本技術涉及錨鏈，具體為一種可以消除內應力的錨鏈生產用橫檔擠壓設備。

背景技術：

1、錨鏈，是指連接錨和船體并傳遞錨抓力的專用鏈條。其常由錨端鏈節、中間鏈節和末端鏈節等組成；

2、中國專利（公告號：cn211464747u，公告日：2020.09.11）公開了一種錨鏈單元擠壓橫檔裝置，包括操作臺，所述操作臺的底部左右兩側均固定連接有支撐腿。該錨鏈單元擠壓橫檔裝置，通過設置電機，啟動電機，電機的輸出軸通過聯軸器帶動轉動軸轉動，使得齒輪得到轉動，當齒輪正轉時，使得與齒輪相嚙合的一端桿向相背一側運動，因此帶動連桿向相對一側運動，通過設置有金屬桿，連桿向相對一側運動擠壓連桿向相對一側運動，通過在固定板的內部設置有固定塊，起到了限位的作用，使得彈簧在固定塊和金屬桿之間運動，使得金屬桿向相對一側運動時，由于彈簧的壓力作用帶動金屬桿均勻緩慢的向相對一側運動，減小了撞擊率，達到了穩定定位的效果。但由于該裝置無法改變錨鏈單元的朝向，使得限位片并不能對錨鏈上所有的鏈節定位，從而使得該裝置工作效率較低。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種可以消除內應力的錨鏈生產用橫檔擠壓設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種可以消除內應力的錨鏈生產用橫檔擠壓設備，包括工作臺、支撐腿、第一固定板、第二固定板、驅動氣缸和伺服電機，所述工作臺的頂部開設有限位槽，所述伺服電機固定連接在限位槽的內壁，所述伺服電機的驅動端固定連接有雙向螺紋桿，所述雙向螺紋桿的雙向螺紋均螺紋連接有活動板，兩個所述活動板相對的側壁均固定連接有夾板，所述第二固定板的底部固定連接有驅動氣缸，所述驅動氣缸的活動端固定連接有擠壓塊，所述第二固定板的下方設置有壓板，所述壓板的頂部貫穿開設有開槽，所述擠壓塊位于開槽的正上方。

3、優選的，所述活動板滑動卡接在限位槽的內部，所述夾板位于工作臺的上方，所述夾板遠離活動板的側壁為弧形。

4、優選的，所述壓板的頂部固定連接兩個固定桿，兩個所述固定桿分別位于擠壓塊的兩側，所述擠壓塊的兩側壁均固定連接有連接板，所述固定桿的頂端貫穿連接板，所述固定桿的外表面套設有連接彈簧，所述連接彈簧的兩端分別與連接板的底部和壓板的頂部固定連接。

5、優選的，所述壓板位于限位槽的正上方。

6、本實用新型具有如下有益效果：

7、1、該可以消除內應力的錨鏈生產用橫檔擠壓設備，通過設置的驅動氣缸、擠壓塊、連接板、壓板，由于通過驅動氣缸可以驅動壓板對工作臺上的錨鏈鏈節進行擠壓，使得錨鏈上所有的鏈節均平整的放置在擠壓塊的下方，便于擠壓塊對鏈節的橫檔進行擠壓，從而使得可以提高錨鏈橫檔擠壓的效率，而且通過設置的固定桿、連接彈簧，由于連接彈簧將壓板與連接板連接，使得壓板可以對連接彈簧進行壓縮，從而使得擠壓塊可以與鏈節加接觸，而壓板則會對鏈節進行壓制，便于在擠壓塊對鏈節加工時進一步對鏈節進行定位。

8、2、該可以消除內應力的錨鏈生產用橫檔擠壓設備，通過設置的伺服電機、雙向螺紋桿、活動板、夾板，由于伺服電機可以驅動活動板上的夾板相向運動，使得夾板可以對工作臺上平整的鏈節進行加持，從而使得夾板可以對鏈節進行定位，便于擠壓塊對鏈節進行加工。

技術特征：

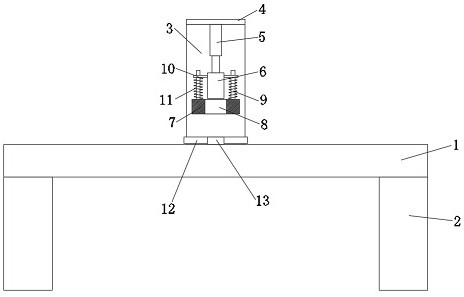

1.一種可以消除內應力的錨鏈生產用橫檔擠壓設備，包括工作臺（1）、支撐腿（2）、第一固定板（3）、第二固定板（4）、驅動氣缸（5）和伺服電機（15），其特征在于：所述工作臺（1）的頂部開設有限位槽（14），所述伺服電機（15）固定連接在限位槽（14）的內壁，所述伺服電機（15）的驅動端固定連接有雙向螺紋桿（16），所述雙向螺紋桿（16）的雙向螺紋均螺紋連接有活動板（13），兩個所述活動板（13）相對的側壁均固定連接有夾板（12），所述第二固定板（4）的底部固定連接有驅動氣缸（5），所述驅動氣缸（5）的活動端固定連接有擠壓塊（6），所述第二固定板（4）的下方設置有壓板（7），所述壓板（7）的頂部貫穿開設有開槽（8），所述擠壓塊（6）位于開槽（8）的正上方。

2.根據權利要求1所述的一種可以消除內應力的錨鏈生產用橫檔擠壓設備，其特征在于：所述活動板（13）滑動卡接在限位槽（14）的內部，所述夾板（12）位于工作臺（1）的上方，所述夾板（12）遠離活動板（13）的側壁為弧形。

3.根據權利要求1或2所述的一種可以消除內應力的錨鏈生產用橫檔擠壓設備，其特征在于：所述壓板（7）的頂部固定連接兩個固定桿（9），兩個所述固定桿（9）分別位于擠壓塊（6）的兩側，所述擠壓塊（6）的兩側壁均固定連接有連接板（10），所述固定桿（9）的頂端貫穿連接板（10），所述固定桿（9）的外表面套設有連接彈簧（11），所述連接彈簧（11）的兩端分別與連接板（10）的底部和壓板（7）的頂部固定連接。

4.根據權利要求1所述的一種可以消除內應力的錨鏈生產用橫檔擠壓設備，其特征在于：所述壓板（7）位于限位槽（14）的正上方。

技術總結
本技術提供一種可以消除內應力的錨鏈生產用橫檔擠壓設備，包括工作臺、支撐腿、第一固定板、第二固定板、驅動氣缸和伺服電機，所述工作臺的頂部開設有限位槽，所述伺服電機固定連接在限位槽的內壁，所述伺服電機的驅動端固定連接有雙向螺紋桿，所述雙向螺紋桿的雙向螺紋均螺紋連接有活動板，兩個所述活動板相對的側壁均固定連接有夾板，所述第二固定板的底部固定連接有驅動氣缸。本技術中，通過設置的驅動氣缸、擠壓塊、連接板、壓板，由于通過驅動氣缸可以驅動壓板對工作臺上的錨鏈鏈節進行擠壓，使得錨鏈上所有的鏈節均平整的放置在擠壓塊的下方，便于擠壓塊對鏈節的橫檔進行擠壓，從而使得可以提高錨鏈橫檔擠壓的效率。

技術研發人員：徐占發,昌秀芝,胡孝斌
受保護的技術使用者：安徽省巢湖市鳳凰錨鏈有限公司
技術研發日：20240416
技術公布日：2025/4/28
