本技術涉及環保，尤其涉及一種固廢回收用廢料壓縮裝置。

背景技術：

1、固體廢棄物在回收過程中需要使用固廢回收用廢料壓縮裝置進行壓縮，公開號為：cn211917790u的中國專利文件，公開了一種廢料壓縮裝置。

2、但是上述技術方案裝置在對廢棄物進行壓縮后，成塊的廢棄物不方便出料，往往還需要手動清理，這會影響裝置對固體廢棄物的壓縮效率。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在固廢被壓縮后不容易出料，影響壓縮效率的缺點，而提出的一種固廢回收用廢料壓縮裝置。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種固廢回收用廢料壓縮裝置，包括

4、廢料壓縮臺；

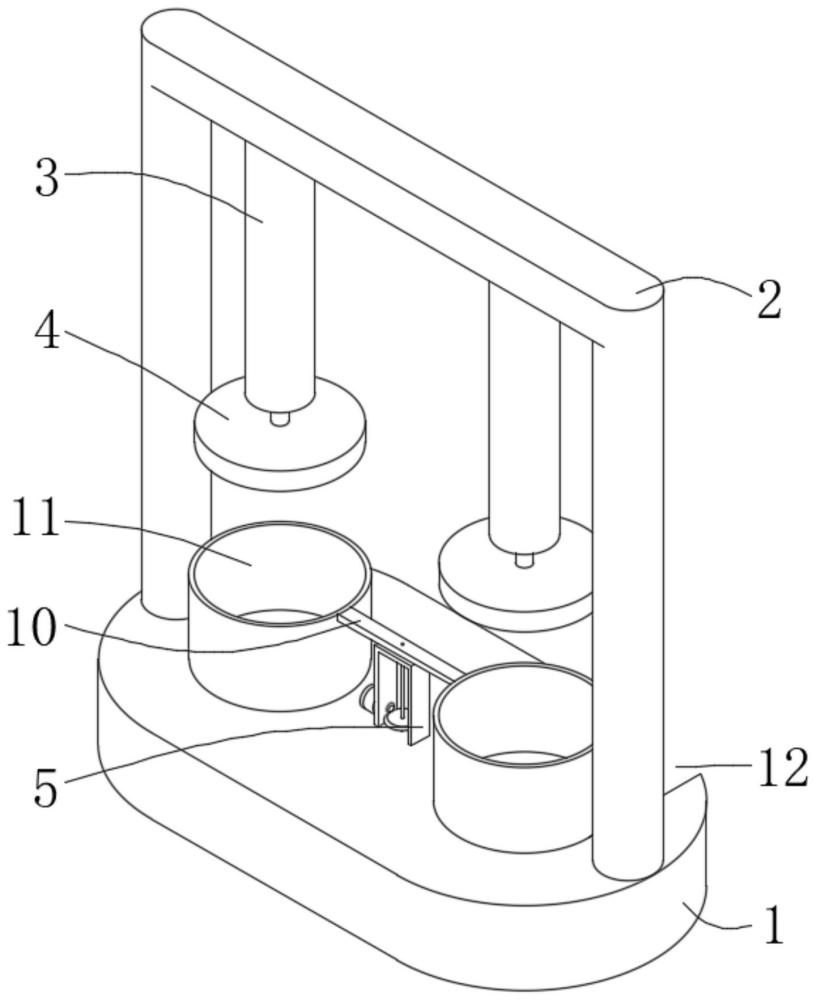

5、壓縮組件，壓縮組件包括龍門架、液壓推桿和壓板，龍門架螺栓連接于廢料壓縮臺的頂部，液壓推桿和壓板均設有兩個，兩個液壓推桿均與龍門架螺栓連接，液壓推桿的輸出端與壓板的頂部螺栓連接；

6、支架框，支架框螺栓連接于廢料壓縮臺頂部的中端；

7、轉軸，轉軸表面的頂端和底端均與支架框的內部轉動套接；

8、連接板，轉軸的頂端延伸到支架框的頂部并與連接板的軸心處鍵連接；

9、固廢回收壓縮筒，固廢回收壓縮筒設有兩個，兩個固廢回收壓縮筒均螺栓連接于連接板的兩側；

10、調節機構，調節機構與轉軸連接，所述調節機構用于帶動固廢回收壓縮筒轉動，將固體廢棄物倒入固廢回收壓縮筒的內部，液壓推桿通過壓板對固廢回收壓縮筒內部的固體廢棄物進行壓縮，壓縮完成后，通過固廢回收壓縮筒的轉動，可以切換被壓縮廢棄物的位置，方便將其壓出。

11、作為本實用新型一種優選的方案，所述調節機構包括動力電機、小錐齒輪和大錐齒輪，動力電機的輸出端與小錐齒輪的軸心處鍵連接，小錐齒輪的齒牙與大錐齒輪的齒牙嚙合，大錐齒輪的軸心處與轉軸的表面鍵連接，接通動力電機的電源，動力電機采用電機控制器控制，動力電機可以帶動小錐齒輪轉動，小錐齒輪可以帶動大錐齒輪轉動，大錐齒輪可以帶動轉軸轉動。

12、作為本實用新型一種優選的方案，所述動力電機的右側與支架框的左側螺栓連接，動力電機的輸出端延伸到支架框的內部，動力電機被支架框固定，方便動力電機帶動小錐齒輪轉動。

13、作為本實用新型一種優選的方案，所述廢料壓縮臺頂部右側的軸心處開設有出料口，廢料壓縮臺的出料口與右側的固廢回收壓縮筒對應，固廢回收壓縮筒轉動到右側后，可以將固廢回收壓縮筒內部被壓縮的廢棄物壓出。

14、作為本實用新型一種優選的方案，所述固廢回收壓縮筒的底部為貫通結構，壓板與固廢回收壓縮筒對應，固廢回收壓縮筒的結構方便向下排出內部被壓縮的廢棄物，壓板可以對固廢回收壓縮筒內部的廢棄物進行壓縮。

15、作為本實用新型一種優選的方案，所述固廢回收壓縮筒的底部與廢料壓縮臺的頂部滑動連接，連接板的底部與支架框的頂部滑動連接，固廢回收壓縮筒通過滑軌與廢料壓縮臺滑動設置，對固廢回收壓縮筒進行引導，連接板用于帶動固廢回收壓縮筒轉動。

16、有益效果：

17、1、調節機構通過轉軸可以帶動連接板轉動，連接板便能帶動固廢回收壓縮筒轉動，然后通過液壓推桿和壓板對固廢回收壓縮筒內部的固體廢棄物進行壓縮；

18、2、固廢回收壓縮筒內部固體廢棄物被壓縮好后，通過固廢回收壓縮筒的轉動，可以切換被壓縮廢料的位置，方便進行出料；

19、本實用新型中：將固體廢棄物倒入固廢回收壓縮筒的內部，液壓推桿通過壓板對固廢回收壓縮筒內部的固體廢棄物進行壓縮，壓縮完成后，通過固廢回收壓縮筒的轉動，可以切換被壓縮廢棄物的位置，方便將其壓出。

技術特征：

1.一種固廢回收用廢料壓縮裝置，其特征在于，包括

2.根據權利要求1所述的一種固廢回收用廢料壓縮裝置，其特征在于，所述調節機構包括動力電機(6)、小錐齒輪(7)和大錐齒輪(8)，動力電機(6)的輸出端與小錐齒輪(7)的軸心處鍵連接，小錐齒輪(7)的齒牙與大錐齒輪(8)的齒牙嚙合，大錐齒輪(8)的軸心處與轉軸(9)的表面鍵連接。

3.根據權利要求2所述的一種固廢回收用廢料壓縮裝置，其特征在于，所述動力電機(6)的右側與支架框(5)的左側螺栓連接，動力電機(6)的輸出端延伸到支架框(5)的內部。

4.根據權利要求1所述的一種固廢回收用廢料壓縮裝置，其特征在于，所述廢料壓縮臺(1)頂部右側的軸心處開設有出料口(12)，廢料壓縮臺(1)的出料口(12)與右側的固廢回收壓縮筒(11)對應。

5.根據權利要求1所述的一種固廢回收用廢料壓縮裝置，其特征在于，所述固廢回收壓縮筒(11)的底部為貫通結構，壓板(4)與固廢回收壓縮筒(11)對應。

6.根據權利要求1所述的一種固廢回收用廢料壓縮裝置，其特征在于，所述固廢回收壓縮筒(11)的底部與廢料壓縮臺(1)的頂部滑動連接，連接板(10)的底部與支架框(5)的頂部滑動連接。

技術總結
本技術屬于環保領域，尤其是一種固廢回收用廢料壓縮裝置，針對現有的固廢被壓縮后不容易出料，影響壓縮效率的問題，現提出如下方案，其包括廢料壓縮臺；壓縮組件，壓縮組件包括龍門架、液壓推桿和壓板，龍門架螺栓連接于廢料壓縮臺的頂部，液壓推桿和壓板均設有兩個，兩個液壓推桿均與龍門架螺栓連接，液壓推桿的輸出端與壓板的頂部螺栓連接；支架框，支架框螺栓連接于廢料壓縮臺頂部的中端，將固體廢棄物倒入固廢回收壓縮筒的內部，液壓推桿通過壓板對固廢回收壓縮筒內部的固體廢棄物進行壓縮，壓縮完成后，通過固廢回收壓縮筒的轉動，可以切換被壓縮廢棄物的位置，方便將其壓出。

技術研發人員：趙富峰,張曉路,國陽,杜樂,胡浩
受保護的技術使用者：山東集眾智智能科技有限公司
技術研發日：20240423
技術公布日：2025/4/28
