本技術涉及板材開槽，尤其是一種板材定量開槽裝置。

背景技術：

1、板材是做成標準大小的扁平矩形建筑材料板，應用于建筑行業，用來做墻壁、天花板或地板的構件。也多指鍛造、軋制或鑄造而成的金屬板，劃分為薄板、中板、厚板、特厚板、通常做成標準大小的扁平矩形建筑材料板。

2、板材加工過程中有時候需要對板材進行開槽處理，傳統的開槽一般都是工人手持開槽機直接進行操作，但是無法準確控制開槽的深度和開槽的長度，而且開槽過程中還有可能出現開槽偏移等現象，進而無法實現有效開槽，增加殘次品的概率。

技術實現思路

1、本實用新型的目的是提供一種板材定量開槽裝置，解決了現有技術中板材開槽一般都是工人手持開槽機直接進行操作，但是無法準確控制開槽的深度和開槽的長度，而且開槽過程中還有可能出現開槽偏移等現象，進而無法實現有效開槽，增加殘次品的概率的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種板材定量開槽裝置，包括操作臺，所述操作臺的表面固定安裝有固定桿，所述固定桿的表面開設有豎孔，豎孔的內部滑動連接有滑塊，所述滑塊的內部滑動貫穿有滑桿，所述滑桿的端部設置有連接盤，所述連接盤的頂部固定安裝有電機，所述電機的輸出軸端口固定安裝有開槽刀具，所述連接盤的底部設置有連接罩，所述連接盤和所述連接罩的表面中心位置均開設有供開槽刀具貫穿的圓孔，所述連接罩的頂部固定安裝有豎桿，所述豎桿和滑桿的表面均設置有刻度線。

4、優選的，所述固定桿的頂部固定安裝有電動伸縮桿，所述電動伸縮桿的輸出端端口和滑塊固定連接。

5、優選的，所述滑桿的頂部開設有長槽，長槽的內部轉動連接有第一螺桿，所述第一螺桿的端部轉動貫穿滑桿且固定安裝有轉把，長槽的內部滑動連接有限制塊，所述第一螺桿的表面螺紋貫穿限制塊。

6、優選的，所述連接盤的表面滑動貫穿有豎桿，所述豎桿的底端和連接盤固定連接，所述豎桿為“l”形結構，所述豎桿的頂部轉動貫穿有第二螺桿，所述第二螺桿的頂端固定安裝有握把，所述第二螺桿螺紋貫穿連接盤。

7、優選的，所述連接盤的頂部固定安裝有吸塵機，所述吸塵機的進塵端連通有吸塵管，所述吸塵管的底端固定貫穿連接罩頂部。

8、優選的，所述連接盤的側壁固定安裝有t形塊，所述滑桿的端部開設有t形槽，所述連接盤通過t形塊插設在t形槽的內部。

9、優選的，所述連接盤的頂部固定安裝有兩個把手。

10、本實用新型至少具備以下有益效果：

11、通過設置限制塊、第一螺桿，方便對開槽的長度進行限制，防止出現開槽尺寸過大或者過小的現象，通過設置豎桿、連接罩和第二螺桿，方便對開槽深度進行控制，防止出現開槽深度過深或者過淺的現象，而且整個連接盤可以進行拆卸直接手持工作，增強裝置使用的靈活性。

技術特征：

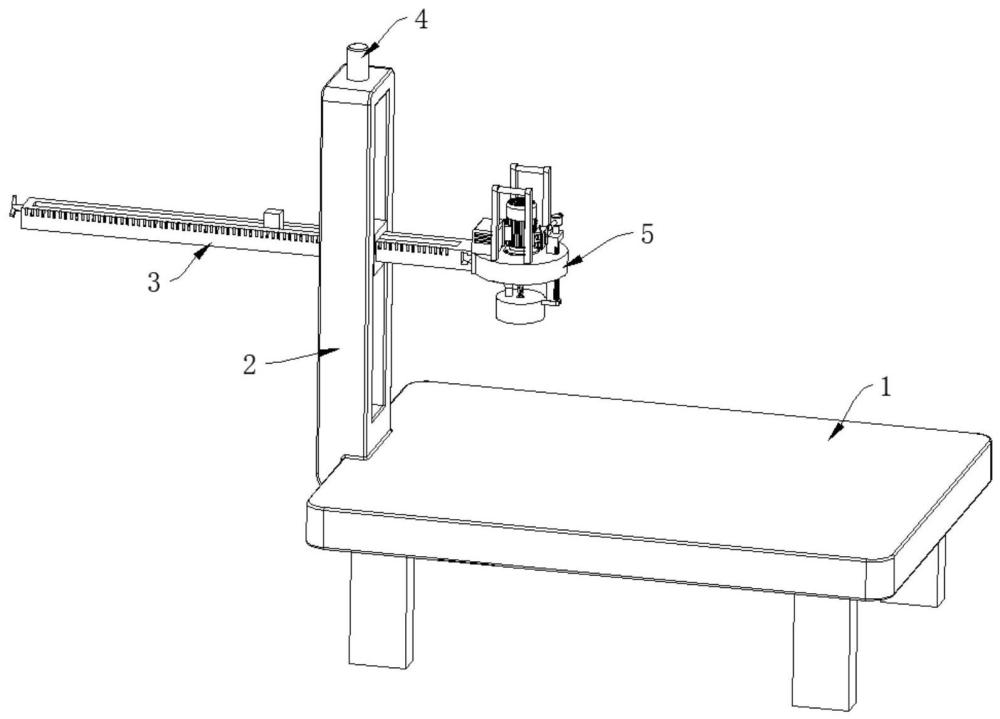

1.一種板材定量開槽裝置，其特征在于，包括操作臺(1)，所述操作臺(1)的表面固定安裝有固定桿(2)，所述固定桿(2)的表面開設有豎孔，豎孔的內部滑動連接有滑塊(6)，所述滑塊(6)的內部滑動貫穿有滑桿(3)，所述滑桿(3)的端部設置有連接盤(5)，所述連接盤(5)的頂部固定安裝有電機(16)，所述電機(16)的輸出軸端口固定安裝有開槽刀具，所述連接盤(5)的底部設置有連接罩(14)，所述連接盤(5)和所述連接罩(14)的表面中心位置均開設有供開槽刀具貫穿的圓孔，所述連接罩(14)的頂部固定安裝有豎桿(17)，所述豎桿(17)和滑桿(3)的表面均設置有刻度線。

2.根據權利要求1所述的一種板材定量開槽裝置，其特征在于，所述固定桿(2)的頂部固定安裝有電動伸縮桿(4)，所述電動伸縮桿(4)的輸出端端口和滑塊(6)固定連接。

3.根據權利要求1所述的一種板材定量開槽裝置，其特征在于，所述滑桿(3)的頂部開設有長槽，長槽的內部轉動連接有第一螺桿(8)，所述第一螺桿(8)的端部轉動貫穿滑桿(3)且固定安裝有轉把，長槽的內部滑動連接有限制塊(7)，所述第一螺桿(8)的表面螺紋貫穿限制塊(7)。

4.根據權利要求1所述的一種板材定量開槽裝置，其特征在于，所述連接盤(5)的表面滑動貫穿有豎桿(17)，所述豎桿(17)的底端和連接盤(5)固定連接，所述豎桿(17)為“l”形結構，所述豎桿(17)的頂部轉動貫穿有第二螺桿(15)，所述第二螺桿(15)的頂端固定安裝有握把，所述第二螺桿(15)螺紋貫穿連接盤(5)。

5.根據權利要求1所述的一種板材定量開槽裝置，其特征在于，所述連接盤(5)的頂部固定安裝有吸塵機(12)，所述吸塵機(12)的進塵端連通有吸塵管(13)，所述吸塵管(13)的底端固定貫穿連接罩(14)頂部。

6.根據權利要求1所述的一種板材定量開槽裝置，其特征在于，所述連接盤(5)的側壁固定安裝有t形塊(11)，所述滑桿(3)的端部開設有t形槽(10)，所述連接盤(5)通過t形塊(11)插設在t形槽(10)的內部。

7.根據權利要求1所述的一種板材定量開槽裝置，其特征在于，所述連接盤(5)的頂部固定安裝有兩個把手(9)。

技術總結
本技術涉及板材開槽技術領域，尤其涉及一種板材定量開槽裝置，包括操作臺，所述操作臺的表面固定安裝有固定桿，所述固定桿的表面開設有豎孔，豎孔的內部滑動連接有滑塊，所述滑塊的內部滑動貫穿有滑桿，所述滑桿的端部設置有連接盤，所述連接盤的頂部固定安裝有電機，所述電機的輸出軸端口固定安裝有開槽刀具。本技術通過設置限制塊、第一螺桿，方便對開槽的長度進行限制，防止出現開槽尺寸過大或者過小的現象，通過設置豎桿、連接罩和第二螺桿，方便對開槽深度進行控制，防止出現開槽深度過深或者過淺的現象，而且整個連接盤可以進行拆卸直接手持工作，增強裝置使用的靈活性。

技術研發人員：賈明鳳,王康軍
受保護的技術使用者：六安市漫宏板材制造有限公司
技術研發日：20240425
技術公布日：2025/4/28
