本技術涉及激光設備領域，具體為一種吸收激光雜散光的機構。

背景技術：

1、近幾年激光切割行業發展迅速，并且國內激光切割仍舊呈現飛速增長的趨勢，現有的激光切割機市場，由于切割速度快、切割效率高、質量問題少，因此，在切割行業逐漸替代了傳統的切割工藝，并深受廣大客戶的認可，國內市場非?？捎^。

2、由于激光切割市場在國內來說，越來越大，切割功率也是逐年增大，目前市場已經量產發布的激光切割設備功率已經達到120kw，200kw甚至更高功率的激光切割設備部分廠家也已經有展示，隨著功率的逐步增大，對于激光切割頭內部的雜散光處理是面臨著很大的挑戰。

3、散射光定義：當一束平行單色光照射在樣品上時，大部分光線透過溶液，小部分由于光子和物質分子相碰撞，使光子的運動方向發生改變而向不同角度散射，這種光稱為散射光。

4、傳統的低功率切割頭不存在雜散光處理結構，當功率過大的激光發射器通過激光頭時，很容易造成激光鏡片損壞，嚴重的直接導致激光頭或者激光發射器報廢，增加了維修成本，嚴重影響了客戶體驗感。

5、鑒于此，有必要提供一種吸收激光雜散光的機構。

技術實現思路

1、本實用新型提供的一種吸收激光雜散光的機構，有效的解決了現有激光散光對鏡片、激光頭或激光發射器的不良影響。

2、本實用新型所采用的技術方案是

3、一種吸收激光雜散光的機構，包括設置有一號光路通道的固定座、設置有二號光路通道的安裝主體，設置在固定座上的激光發射器、設置在一號光路通道內的保護鏡、沿光路方向依次設置在二號光路通道內的擴束鏡與聚焦鏡，所述二號光路與一號光路豎向?qū)印＿€包括設置在二號光路通道內且位于保護鏡與擴束鏡之間的光吸收座，所述光吸收座設置有與二號光路通道同心的通孔，所述安裝主體與光吸收座形成環腔水道，所述安裝主體上設置有與環腔水道導通的進水管路，所述通孔的內壁設置有一號黑色硬質氧化涂層。

4、進一步的是：所述通孔包括向擴束鏡一側收縮的一號孔以及向擴束鏡方向擴散的二號孔，所述一號孔的收縮一側與二號孔的收縮一側導通。

5、進一步的是：所述光吸收座下端面設置有二號黑色硬質氧化涂層。

6、進一步的是：所述安裝主體包括筒狀本體以及不銹鋼水冷座，所述筒狀本體設置有用于安裝不銹鋼水冷座與光吸收座的臺階，所述不銹鋼水冷座與光吸收座形成環腔水道。

7、進一步的是：所述不銹鋼水冷座與固定座之間設置有一號密封圈，所述光吸收座與固定座之間設置有二號密封圈，所述不銹鋼水冷座側部與光吸收座側部之間設置有三號密封圈，所述不銹鋼水冷座端部與光吸收座之間設置有四號密封圈。

8、實用新型的有益效果：光吸收座以及環腔水道的結構設計以及具體實施方式，能夠?qū)崿F(xiàn)對激光加工過程中的雜散光進行及時吸收散熱，增強了鏡片、激光發射器的使用壽命。

技術特征：

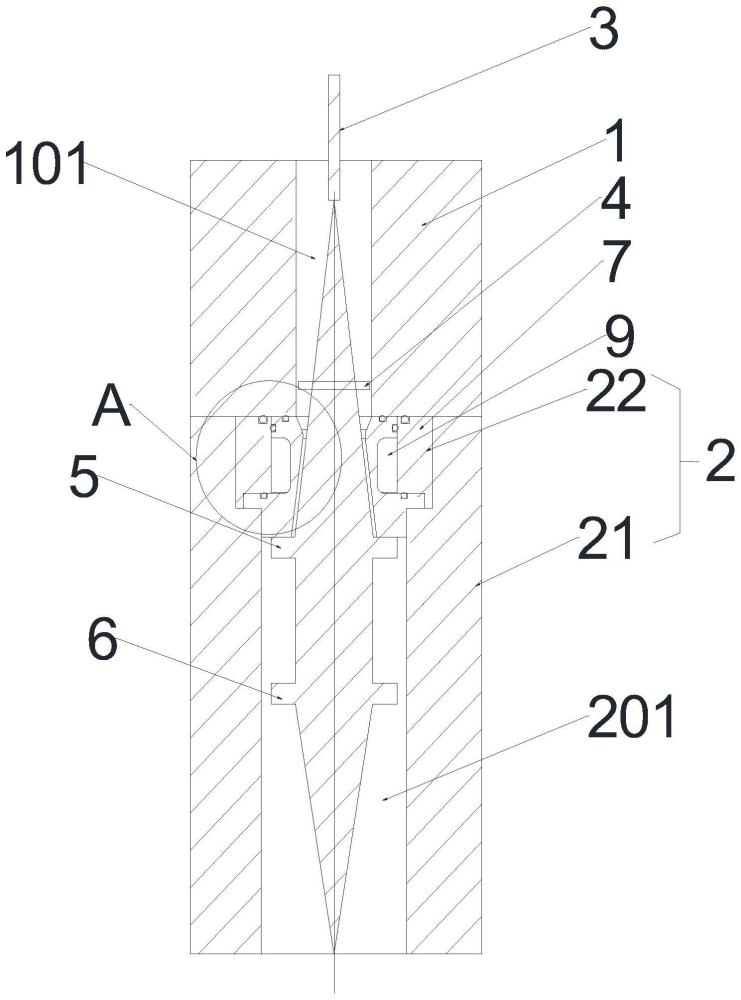

1.一種吸收激光雜散光的機構，包括設置有一號光路通道(101)的固定座(1)、設置有二號光路通道(201)的安裝主體(2)，設置在固定座(1)上的激光發射器(3)、設置在一號光路通道(101)內的保護鏡(4)、沿光路方向依次設置在二號光路通道(201)內的擴束鏡(5)與聚焦鏡(6)，所述二號光路與一號光路豎向?qū)樱涮卣髟谟冢哼€包括設置在二號光路通道(201)內且位于保護鏡(4)與擴束鏡(5)之間的光吸收座(7)，所述光吸收座(7)設置有與二號光路通道(201)同心的通孔(601)，所述安裝主體(2)與光吸收座(7)形成環腔水道(9)，所述安裝主體(2)上設置有與環腔水道(9)導通的進水管路(8)，所述通孔(601)的內壁設置有一號黑色硬質氧化涂層。

2.根據權利要求1所述的吸收激光雜散光的機構，其特征在于：所述通孔(601)包括向擴束鏡(5)一側收縮的一號孔(6011)以及向擴束鏡(5)方向擴散的二號孔(6012)，所述一號孔(6011)的收縮一側與二號孔(6012)的收縮一側導通。

3.根據權利要求1所述的吸收激光雜散光的機構，其特征在于：所述光吸收座(7)下端面設置有二號黑色硬質氧化涂層。

4.根據權利要求1所述的吸收激光雜散光的機構，其特征在于：所述安裝主體(2)包括筒狀本體(21)以及不銹鋼水冷座(22)，所述筒狀本體(21)設置有用于安裝不銹鋼水冷座(22)與光吸收座(7)的臺階，所述不銹鋼水冷座(22)與光吸收座(7)形成環腔水道(9)。

5.根據權利要求4所述的吸收激光雜散光的機構，其特征在于：所述不銹鋼水冷座(22)與固定座(1)之間設置有一號密封圈(11)，所述光吸收座(7)與固定座(1)之間設置有二號密封圈(12)，所述不銹鋼水冷座(22)側部與光吸收座(7)側部之間設置有三號密封圈(13)，所述不銹鋼水冷座(22)端部與光吸收座(7)之間設置有四號密封圈(14)。

技術總結
本技術公開了一種吸收激光雜散光的機構，包括設置有一號光路通道的固定座、設置有二號光路通道的安裝主體，設置在固定座上的激光發射器、設置在一號光路通道內的保護鏡、沿光路方向依次設置在二號光路通道內的擴束鏡與聚焦鏡，二號光路與一號光路豎向?qū)?。還包括設置在二號光路通道內且位于保護鏡與擴束鏡之間的光吸收座，光吸收座設置有與二號光路通道同心的通孔，安裝主體與光吸收座形成環腔水道，安裝主體上設置有與環腔水道導通的進水管路，通孔的內壁設置有一號黑色硬質氧化涂層。優點：光吸收座以及環腔水道的結構設計以及具體實施方式，能夠?qū)崿F(xiàn)對激光加工過程中的雜散光進行及時吸收散熱，增強了鏡片、激光發射器的使用壽命。
