本技術屬于管道切割，具體涉及一種磁力管道切割機。

背景技術：

1、申請?zhí)枮?02121333457.6提供了一種用于管道及管道坡口切割的磁力切割機，通過旋鈕第一轉動手柄，第一轉動手柄帶動螺紋桿轉動，螺紋桿螺紋轉動的同時使滑塊沿著滑槽的表面垂直方向滑動，滑塊帶動u型卡套垂直方向移動，u型卡套帶動轉動桿、套筒、連接板、套接座和切割臂垂直方向移動，直至垂直方向移動后的切割臂的高度符合管道的切割要求后再停止旋鈕第一轉動手柄，從而完成了切割臂的高度調節；

2、但該裝置在調整切割臂時，僅能調整切割臂的升降和轉動角度，不便調整切割臂與切割機之間的距離；而現有的磁力管道切割機，大多通過擰動螺栓對切割臂的高度、角度和位置進行調整，但由于擰動螺栓需要工作人員手動操作，因此會導致部分螺栓被擰動得不夠緊固，使切割臂在工作時發生移位的情況，實用性較差。

技術實現思路

1、為了解決上述現有技術中存在的調整不方便固定的問題，本實用新型提供一種磁力管道切割機，采用插桿和插槽結合凸塊和直槽達到對調整方便固定的效果，其具體技術方案為：一種磁力管道切割機，包括：切割機，所述切割機的一側安裝有調距機構，所述調距機構的前側安裝有轉動機構，所述轉動機構的另一側安裝有升降機構；所述調距機構包括：連接塊一、滑塊、絲杠一、轉鈕一、插桿一和插槽一，所述切割機的一側安裝有連接塊一，所述連接塊一的內部轉動連接有絲杠一，所述絲杠一的外壁螺紋連接有滑塊，所述絲杠一的后端貫穿所述連接塊一，所述絲杠一的后端安裝有轉鈕一，所述轉鈕一的表面滑動連接有插桿一，所述連接塊一的后端等距開設有多個插槽一，所述插桿一與所述插槽一相貼合。

2、優選的，所述滑塊的前端貫穿所述連接塊一，所述滑塊的外壁安裝有限位塊，所述連接塊一的內壁開設有限位槽，所述限位塊滑動連接在限位槽內。

3、優選的，多個所述插槽一呈圓形布置，所述轉鈕一的外壁開設有卡槽一，所述插桿一貫穿所述卡槽一，所述插桿一的外壁安裝有套塊一，所述套塊一滑動連接在卡槽一內，所述卡槽一與所述套塊一之間安裝有彈簧一。

4、優選的，所述轉動機構包括：連接塊二、轉桿和轉塊，所述連接塊二的內部為空腔結構，所述滑塊的前端安裝有連接塊二，所述連接塊二的一側安裝有轉桿，所述連接塊二的另一側轉動連接有轉塊，所述轉桿的端部延伸進所述連接塊二和轉塊，所述轉桿的一側安裝有轉鈕二。

5、優選的，所述轉桿的外壁對稱安裝有凸塊一和凸塊二，所述連接塊二空腔的內壁等距開設有多個直槽，所述連接塊二空腔的內壁開設有弧形槽，所述弧形槽位于所述多個所述直槽的另一側，所述凸塊一滑動連接在所述直槽和弧形槽內，所述轉塊的內壁開設有凹槽，所述凸塊二滑動連接在所述凹槽內，所述轉塊的另一側安裝有直板。

6、優選的，所述升降機構包括：槽件、環塊、固定環和螺紋塊，所述直板的頂部安裝有槽件，所述槽件的槽內轉動連接有絲杠二，所述絲杠二的外壁螺紋連接有螺紋塊，所述螺紋塊的另一側安裝有固定環，所述絲杠二的頂部貫穿所述槽件，所述絲杠二的頂部安裝有轉鈕三，所述直板的另一側安裝有環塊。

7、優選的，所述轉鈕三的表面滑動連接有插桿二，所述槽件的頂部開設有多個插槽二，所述插桿二與所述插槽二相貼合，所述轉鈕三的外壁開設有卡槽二，所述插桿二貫穿所述卡槽二，所述插桿二的外壁安裝有套塊二，所述套塊二滑動連接在所述卡槽二內，所述套塊二與所述卡槽二之間安裝有彈簧二，多個所述插槽二呈圓形布置。

8、另外，本實用新型提供的上述技術方案中的磁力管道切割機還可以具有如下附加技術特征：所述固定環的內側安裝有切割臂，所述環塊的內壁安裝有橡膠層，所述切割機的底部安裝有磁輪。

9、在上述技術方案中，所述切割機的頂部安裝有開關旋鈕。

10、本實用新型的一種磁力管道切割機，與現有技術相比，有益效果為：該磁力管道切割機通過轉動轉鈕一帶動絲杠一轉動，使絲杠一帶動滑塊移動，以此改變切割臂與切割機之間距離，并在調整后將插桿一插入對應插槽一內，將絲杠一的位置固定，保證滑塊不滑動；通過轉動轉鈕二，使轉桿帶動轉塊轉動，以此改變切割臂的切割角度，并在調整后滑動轉桿，使凸塊一從弧形槽移動進直槽，在凸塊一和直槽的限位下，避免轉桿轉動；通過轉動轉鈕三帶動絲杠二轉動，以此控制切割臂的高度，并在調整后將插桿二插入插槽二，使絲杠二位置固定，避免切割臂升降，實用性較強。

技術特征：

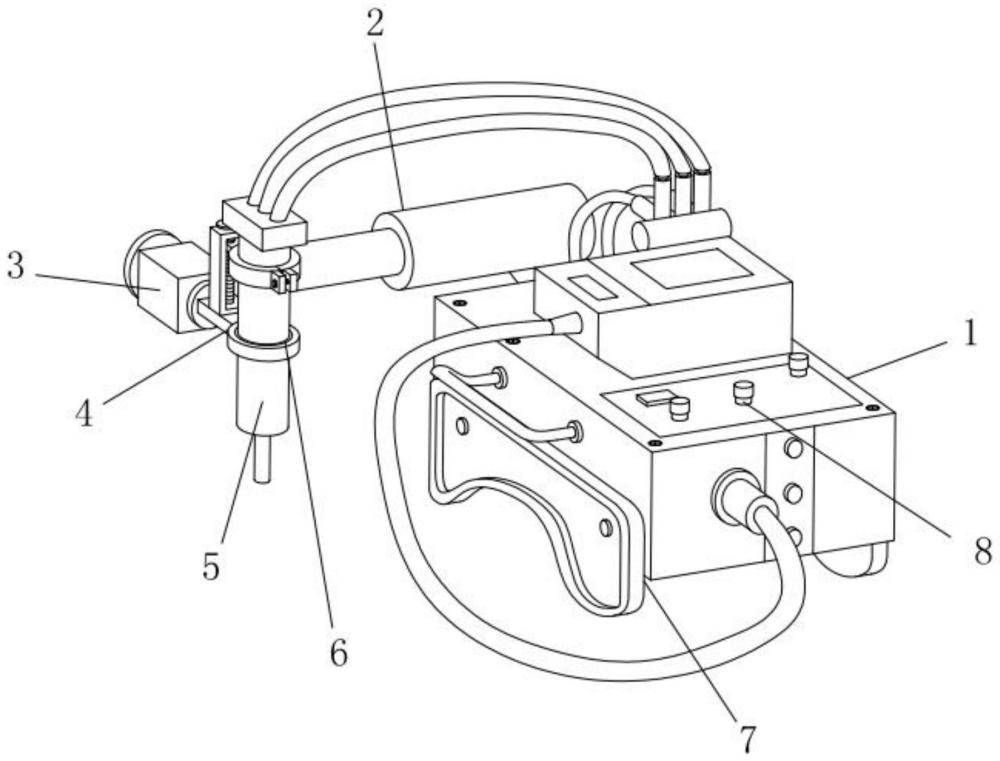

1.一種磁力管道切割機，包括：切割機(1)，其特征在于，所述切割機(1)的一側安裝有調距機構(2)，所述調距機構(2)的前側安裝有轉動機構(3)，所述轉動機構(3)的另一側安裝有升降機構(4)；

2.根據權利要求1所述的一種磁力管道切割機，其特征在于，所述滑塊(22)的前端貫穿所述連接塊一(21)，所述滑塊(22)的外壁安裝有限位塊(211)，所述連接塊一(21)的內壁開設有限位槽(210)，所述限位塊(211)滑動連接在限位槽(210)內。

3.根據權利要求2所述的一種磁力管道切割機，其特征在于，多個所述插槽一(26)呈圓形布置，所述轉鈕一(24)的外壁開設有卡槽一(27)，所述插桿一(25)貫穿所述卡槽一(27)，所述插桿一(25)的外壁安裝有套塊一(28)，所述套塊一(28)滑動連接在卡槽一(27)內，所述卡槽一(27)與所述套塊一(28)之間安裝有彈簧一(29)。

4.根據權利要求3所述的一種磁力管道切割機，其特征在于，所述轉動機構(3)包括：連接塊二(31)、轉桿(32)和轉塊(33)，所述連接塊二(31)的內部為空腔結構，所述滑塊(22)的前端安裝有連接塊二(31)，所述連接塊二(31)的一側安裝有轉桿(32)，所述連接塊二(31)的另一側轉動連接有轉塊(33)，所述轉桿(32)的端部延伸進所述連接塊二(31)和轉塊(33)，所述轉桿(32)的一側安裝有轉鈕二(39)。

5.根據權利要求4所述的一種磁力管道切割機，其特征在于，所述轉桿(32)的外壁對稱安裝有凸塊一(34)和凸塊二(35)，所述連接塊二(31)空腔的內壁等距開設有多個直槽(36)，所述連接塊二(31)空腔的內壁開設有弧形槽(37)，所述弧形槽(37)位于所述多個所述直槽(36)的另一側，所述凸塊一(34)滑動連接在所述直槽(36)和弧形槽(37)內，所述轉塊(33)的內壁開設有凹槽(38)，所述凸塊二(35)滑動連接在所述凹槽(38)內，所述轉塊(33)的另一側安裝有直板(310)。

6.根據權利要求5所述的一種磁力管道切割機，其特征在于，所述升降機構(4)包括：槽件(41)、環塊(42)、固定環(43)和螺紋塊(44)，所述直板(310)的頂部安裝有槽件(41)，所述槽件(41)的槽內轉動連接有絲杠二(45)，所述絲杠二(45)的外壁螺紋連接有螺紋塊(44)，所述螺紋塊(44)的另一側安裝有固定環(43)，所述絲杠二(45)的頂部貫穿所述槽件(41)，所述絲杠二(45)的頂部安裝有轉鈕三(46)，所述直板(310)的另一側安裝有環塊(42)。

7.根據權利要求6所述的一種磁力管道切割機，其特征在于，所述轉鈕三(46)的表面滑動連接有插桿二(47)，所述槽件(41)的頂部開設有多個插槽二(48)，所述插桿二(47)與所述插槽二(48)相貼合，所述轉鈕三(46)的外壁開設有卡槽二(49)，所述插桿二(47)貫穿所述卡槽二(49)，所述插桿二(47)的外壁安裝有套塊二(410)，所述套塊二(410)滑動連接在所述卡槽二(49)內，所述套塊二(410)與所述卡槽二(49)之間安裝有彈簧二(411)，多個所述插槽二(48)呈圓形布置。

8.根據權利要求7所述的一種磁力管道切割機，其特征在于，所述固定環(43)的內側安裝有切割臂(5)，所述環塊(42)的內壁安裝有橡膠層(6)，所述切割機(1)的底部安裝有磁輪(7)，所述切割機(1)的頂部安裝有開關旋鈕(8)。

技術總結
本技術提供了一種磁力管道切割機，屬于管道切割技術領域；包括：切割機，所述切割機的一側安裝有調距機構，所述調距機構的前側安裝有轉動機構，所述轉動機構的另一側安裝有升降機構；所述調距機構包括：連接塊一、滑塊、絲杠一、轉鈕一、插桿一和插槽一，所述切割機的一側安裝有連接塊一，所述連接塊一的內部轉動連接有絲杠一，所述絲杠一的外壁螺紋連接有滑塊，所述絲杠一的后端貫穿所述連接塊一，所述絲杠一的后端安裝有轉鈕一，所述轉鈕一的表面滑動連接有插桿一。該磁力管道切割機通過轉動轉鈕一帶動絲杠一轉動，使絲杠一帶動滑塊移動，以此改變切割臂與切割機之間距離，并在調整后將插桿一插入對應插槽一內，將絲杠一的位置固定。

技術研發人員：郭玥含,楊海霞,閆俊明
受保護的技術使用者：遼寧建設安裝集團有限公司
技術研發日：20240428
技術公布日：2025/4/28
