本技術涉及一種串焊機及其焊帶更換設備。

背景技術：

1、本部分旨在為權利要求書中陳述的實施方式提供背景或上下文。此處的描述不因?yàn)榘ㄔ诒静糠种芯统姓J(rèn)是現有技術。

2、串焊機是光伏組件制造的主體設備。現有技術中采用人工為串焊機更換焊帶。焊帶更換過程消耗人力和時間，造成產能較低。并且由于焊帶較重，人工更換焊帶，一旦焊帶掉落容易造成人員損傷并且損壞焊帶。

技術實現思路

1、本實用新型提供一種串焊機及其焊帶更換設備，以至少部分解決現有技術中存在的問題。

2、本實用新型提供以下技術方案：一種串焊機的焊帶更換設備，包括：安裝板、固定軸、軌道、掛鉤、電機和推送裝置；

3、所述固定軸固定在所述安裝板正面上、水平設置且凸出于所述安裝板正面；

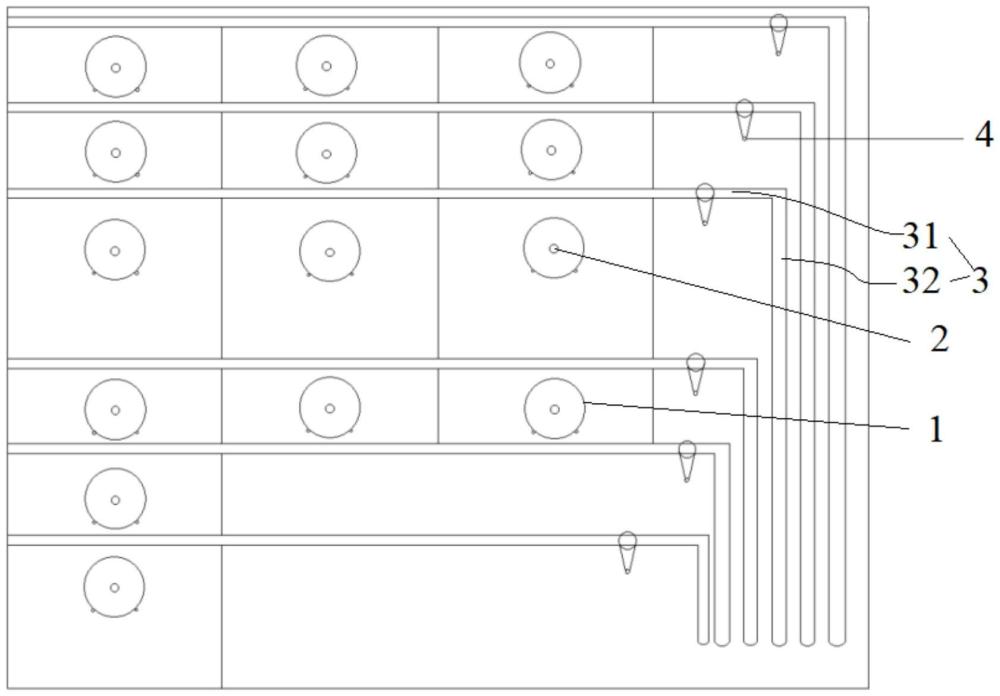

4、所述軌道與所述安裝板正面相對設置且二者之間留有間距，所述軌道具有水平部以及與所述水平部的一個端部相連的豎直部，所述豎直部的另一端位于所述水平部的下方，所述水平部沿平行于所述安裝板正面的水平方向延伸，所述豎直部沿豎直方向延伸；

5、所述掛鉤能夠受所述電機驅動而沿所述軌道移動，所述掛鉤用于掛載焊帶；

6、所述推送裝置用于在所述掛鉤將所述焊帶運送至所述焊帶與所述固定軸相對的狀態時，將所述焊帶向所述固定軸推送，以使得所述焊帶掛載在所述固定軸上。

7、在一些實施例中，所述軌道的數量為多條，所述掛鉤的數量為多個，所述軌道與所述掛鉤一一對應；所述固定軸的數量為多個，每條軌道的水平部對應一個或多個固定軸，所述固定軸在所述安裝板所處平面的正投影位于對應的軌道的水平部在所述安裝板所處平面的正投影的下方。

8、在一些實施例中，部分固定軸位于所述安裝板的上部區域，并沿水平方向和豎直方向陣列式排布。

9、在一些實施例中，位于所述安裝板上部區域的固定軸對應的軌道的豎直部位于所述安裝板沿水平方向的同一側。

10、在一些實施例中，部分固定軸位于所述安裝板的下部區域，僅沿豎直方向排成1列，且靠近所述安裝板沿水平方向的邊緣區域。

11、在一些實施例中，位于所述安裝板下部區域的固定軸對應的軌道的豎直部位于所述安裝板沿水平方向的同一側。

12、在一些實施例中，最下方的一個或多個固定軸位于所述掛鉤的可掛載范圍之外。這有助降低軌道和掛鉤的物料成本以及占空的空間，且安全風險較低。

13、本實用新型提供以下技術方案：一種串焊機，包括上述的焊帶更換設備。

14、本實用新型的焊帶更換設備減少了人工勞動強度，提高焊帶更換效率，提高了串焊機產能，并且降低了人員損傷和焊帶損壞風險。

技術特征：

1.一種串焊機的焊帶更換設備，其特征在于，包括：安裝板、固定軸、軌道、掛鉤、電機和推送裝置；

2.根據權利要求1所述的焊帶更換設備，其特征在于，所述軌道的數量為多條，所述掛鉤的數量為多個，所述軌道與所述掛鉤一一對應；所述固定軸的數量為多個，每條軌道的水平部對應一個或多個固定軸，所述固定軸在所述安裝板所處平面的正投影位于對應的軌道的水平部在所述安裝板所處平面的正投影的下方。

3.根據權利要求2所述的焊帶更換設備，其特征在于，部分固定軸位于所述安裝板的上部區域，并沿水平方向和豎直方向陣列式排布。

4.根據權利要求3所述的焊帶更換設備，其特征在于，位于所述安裝板上部區域的固定軸對應的軌道的豎直部位于所述安裝板沿水平方向的同一側。

5.根據權利要求2所述的焊帶更換設備，其特征在于，部分固定軸位于所述安裝板的下部區域，僅沿豎直方向排成1列，且靠近所述安裝板沿水平方向的邊緣區域。

6.根據權利要求5所述的焊帶更換設備，其特征在于，位于所述安裝板下部區域的固定軸對應的軌道的豎直部位于所述安裝板沿水平方向的同一側。

7.根據權利要求2所述的焊帶更換設備，其特征在于，最下方的一個或多個固定軸位于所述掛鉤的可掛載范圍之外。

8.一種串焊機，其特征在于，包括根據權利要求1至7中任一項所述的焊帶更換設備。

技術總結
本技術公開了一種串焊機及其焊帶更換設備。串焊機的焊帶更換設備包括：安裝板、固定軸、軌道、掛鉤、電機和推送裝置；固定軸固定在安裝板正面上、水平設置且凸出于安裝板正面；軌道與安裝板正面相對設置且二者之間留有間距，軌道具有水平部以及與水平部的一個端部相連的豎直部，豎直部的另一端位于水平部的下方，水平部沿平行于安裝板正面的水平方向延伸，豎直部沿豎直方向延伸；掛鉤能夠受電機驅動而沿軌道移動，掛鉤用于掛載焊帶；推送裝置用于在掛鉤將焊帶運送至焊帶與固定軸相對的狀態時，將焊帶向固定軸推送，以使得焊帶掛載在固定軸上。焊帶更換省時省力且安全性較高。

技術研發人員：陳芳榮,周志能,趙留輝,張敏,吳麗娟,滕鵬歡
受保護的技術使用者：雙良新能科技（包頭）有限公司
技術研發日：20240613
技術公布日：2025/4/28
