：本技術涉及空壓機加工設備，更具體地說涉及一種壓縮機動盤軸承安裝工裝。

背景技術

0、
背景技術：

1、空氣壓縮機是氣源裝置中的主體，在工業生產中廣泛應用，而無油渦旋式空壓機提供潔凈無油壓縮空氣，是一種具有發展前景的新型空壓機。

2、無油渦旋式空壓機在安裝時，其動盤的底端面中部具有安裝孔，需要將軸承安裝到安裝孔中，而由于動盤呈旋渦狀，其安裝時，需要將動盤的頂面朝下，安裝孔朝上進行安裝，因此，其需要在下方安裝硬度小于動盤的支撐塊，然后，上方安裝軸承，而旋渦狀的端面與支撐塊的頂面的接觸面積小，容易滑動，在安裝軸承時，需要一個人扶持動盤，另一個人用木槌等敲擊軸承，將其安裝到安裝孔中，其安裝麻煩，效率低，人工勞動量大。

技術實現思路

0、
技術實現要素：

1、本實用新型的目的是克服現有技術的不足，提供一種壓縮機動盤軸承安裝工裝，它在底座上設有具有旋渦狀安裝凹槽的下模塊，使得動盤可以插入旋渦狀安裝凹槽中，其后部板體可以處于下模塊的頂面上，方便固定，而且不容易滑動，其通過沖壓頭自動下降可以將軸承壓入后部板體的安裝孔中，其加工方便，自動化程度高，大大降低人工勞動量。

2、本實用新型解決所述技術問題的方案是：

3、一種壓縮機動盤軸承安裝工裝，包括底座，所述底座的頂面固定有上支撐架，上支撐架的頂板上固定有沖壓油缸，沖壓油缸的推桿的底端伸出上支撐架的頂板的底面并固定有沖壓頭；

4、所述底座的頂面中部放置有下模塊，下模塊的頂面中部成型有旋渦狀安裝凹槽，沖壓頭對著下模塊的頂面中部。下模塊為尼龍塊，采用此材質，可以減少安裝動盤時對動盤的磕破，保證動盤的表面質量。

5、所述沖壓油缸的推桿的底端成型有螺接柱，橡膠制成的沖壓頭螺接在螺接柱上，沖壓頭的底面為平面。

6、所述底座的底面固定在下控制殼體的頂面上，下控制殼體放置在桌面上，底座的左右兩側的桌面上均放置有固定座；

7、兩個固定座的豎直板的下部成型有兩個螺接通孔，下調節螺桿螺接在對應的螺接通孔中，下調節螺桿的內端伸出對應的固定座的豎直板的內側壁并固定有壓緊板，下調節螺桿的外端伸出對應的固定座的豎直板的外側壁并固定有轉動部，壓緊板的端面壓靠在下控制殼體的左側壁或右側壁上。

8、所述兩個固定座的豎直板的中部成型有中部螺接通孔，中部調節螺桿螺接在中部螺接通孔中，中部調節螺桿的內端伸出中部螺接孔的內端并活動連接有側夾持板，下模塊夾持在兩個側夾持板之間，中部調節螺桿的外端伸出對應的固定座的豎直板的外側并成型有外轉動部。

9、所述側夾持板的外側壁上固定有導向桿，導向桿插套在對應的固定座的豎直板的導向通孔中。

10、所述側弧形板體的底面固定有自潤滑耐磨塊，自潤滑耐磨塊的底面緊貼底座的頂面。

11、所述上支撐架包括頂板，頂板的四個角處的底面均固定有側豎直桿，側豎直桿的底端固定在底座的頂面上。

12、本實用新型的突出效果是：

13、它在底座上設有具有旋渦狀安裝凹槽的下模塊，使得動盤可以插入旋渦狀安裝凹槽中，其后部板體可以處于下模塊的頂面上，方便固定，而且不容易滑動，其通過沖壓頭自動下降可以將軸承壓入后部板體的安裝孔中，其加工方便，自動化程度高，大大降低人工勞動量。

14、同時，其具有的兩個側夾持板可以將下模塊固定，從而使得其不容易移動，方便定位，使得其裝卸動盤時，保證其與上方的沖壓頭位置對應，使得后續動盤安裝軸承時，無需再校隊位置，可以直接加工，大大降低加工難度，提高加工效率。

技術特征：

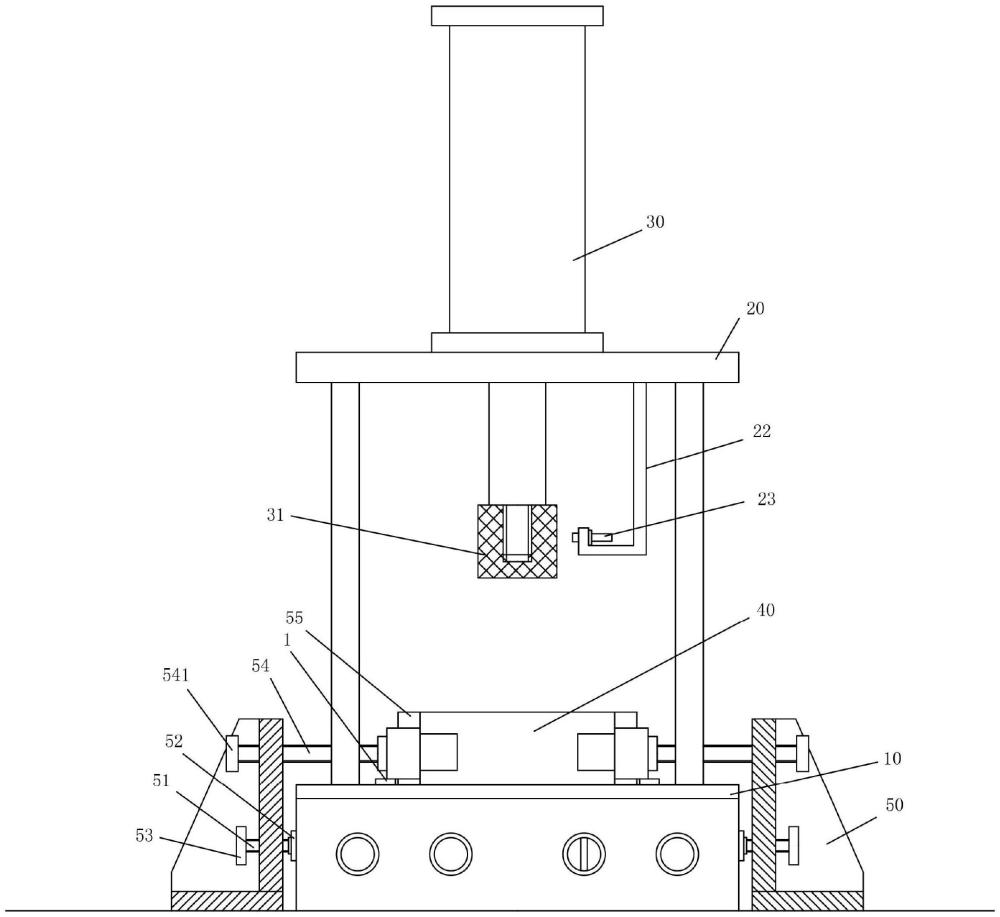

1.一種壓縮機動盤軸承安裝工裝，包括底座(10)，其特征在于：所述底座(10)的頂面固定有上支撐架(20)，上支撐架(20)的頂板上固定有沖壓油缸(30)，沖壓油缸(30)的推桿的底端伸出上支撐架(20)的頂板的底面并固定有沖壓頭(31)；

2.根據權利要求1所述的一種壓縮機動盤軸承安裝工裝，其特征在于：所述沖壓油缸(30)的推桿的底端成型有螺接柱，橡膠制成的沖壓頭(31)螺接在螺接柱上，沖壓頭(31)的底面為平面。

3.根據權利要求1所述的一種壓縮機動盤軸承安裝工裝，其特征在于：所述底座(10)的底面固定在下控制殼體的頂面上，下控制殼體放置在桌面上，底座(10)的左右兩側的桌面上均放置有固定座(50)；

4.根據權利要求3所述的一種壓縮機動盤軸承安裝工裝，其特征在于：所述兩個固定座(50)的豎直板的中部成型有中部螺接通孔，中部調節螺桿(54)螺接在中部螺接通孔中，中部調節螺桿(54)的內端伸出中部螺接孔的內端并活動連接有側夾持板(55)，下模塊(40)夾持在兩個側夾持板(55)之間，中部調節螺桿(54)的外端伸出對應的固定座(50)的豎直板的外側并成型有外轉動部(541)。

5.根據權利要求4所述的一種壓縮機動盤軸承安裝工裝，其特征在于：所述側夾持板(55)的外側壁上固定有導向桿(56)，導向桿(56)插套在對應的固定座(50)的豎直板的導向通孔中。

6.根據權利要求4所述的一種壓縮機動盤軸承安裝工裝，其特征在于：所述側夾持板(55)包括側弧形板體，側弧形板體的前端成型有左右延伸的前折彎板部，前折彎板部的后壁面靠近或緊貼下模塊(40)的前壁面，側弧形板體的內側壁緊貼下模塊(40)的弧形側壁。

7.根據權利要求6所述的一種壓縮機動盤軸承安裝工裝，其特征在于：所述側弧形板體的底面固定有自潤滑耐磨塊(1)，自潤滑耐磨塊(1)的底面緊貼底座(10)的頂面。

8.根據權利要求1所述的一種壓縮機動盤軸承安裝工裝，其特征在于：所述上支撐架(20)包括頂板，頂板的四個角處的底面均固定有側豎直桿，側豎直桿的底端固定在底座(10)的頂面上。

9.根據權利要求1所述的一種壓縮機動盤軸承安裝工裝，其特征在于：所述沖壓頭(31)為圓柱形，其外徑大于沖壓油缸(30)的推桿的外徑；

技術總結
本技術公開了一種壓縮機動盤軸承安裝工裝，包括底座，所述底座的頂面固定有上支撐架，上支撐架的頂板上固定有沖壓油缸，沖壓油缸的推桿的底端伸出上支撐架的頂板的底面并固定有沖壓頭；所述底座的頂面中部放置有下模塊，下模塊的頂面中部成型有旋渦狀安裝凹槽，沖壓頭對著下模塊的頂面中部。它在底座上設有具有旋渦狀安裝凹槽的下模塊，使得動盤可以插入旋渦狀安裝凹槽中，其后部板體可以處于下模塊的頂面上，方便固定，而且不容易滑動，其通過沖壓頭自動下降可以將軸承壓入后部板體的安裝孔中，其加工方便，自動化程度高，大大降低人工勞動量。

技術研發人員：杜建平,饒山清,羅峰宜,杜侖,戴鋅杰
受保護的技術使用者：浙江藍德華燕動力有限公司
技術研發日：20240617
技術公布日：2025/4/28
