本申請涉及金屬加工設備，尤其涉及一種硅鋼片展平設備。

背景技術：

1、硅鋼片是電力工業和電子工業中廣泛使用的一種材料，特別是在變壓器和電機的制造中，硅鋼片的質量直接影響到設備的效能和能耗。在生產和加工過程中，硅鋼片由于多種原因可能出現不平整現象，包括機械應力、熱應力、內部材料缺陷等；這些不平整會影響后續的涂層、剪切和疊層過程，從而影響最終產品的性能。

2、現有技術中針對硅鋼片的展平設備，往往存在著無法對不同厚度的硅鋼片進行壓力便捷調節操作，亦或是在進行輥壓展平時，展平位置兩側容易發生翹起的問題。

技術實現思路

1、本申請所要解決的問題是現有的硅鋼片用展評設備，存在著無法調節壓力以適應不同厚度的硅鋼片的同時，還會出現展平位置周邊容易因輥壓而翹起的問題。

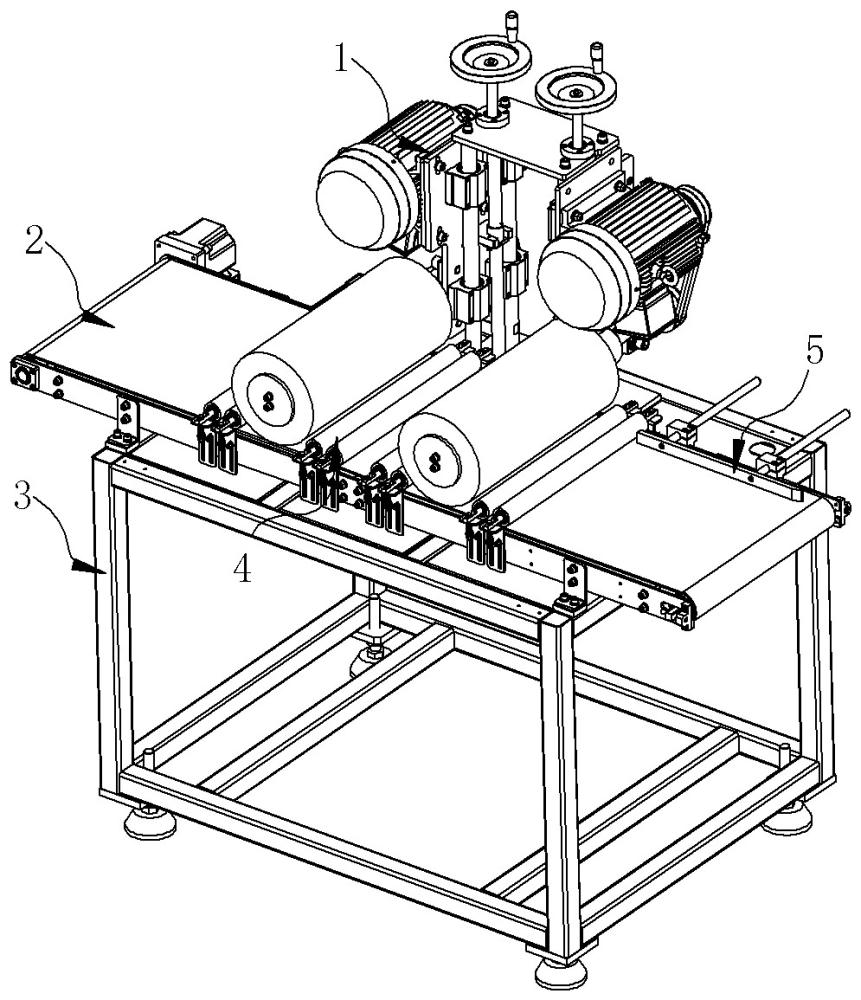

2、為解決上述技術問題，本申請提供了一種硅鋼片展平設備，包括用于起基礎支撐作用的架體，架體上部長度方向中線位置布置有用于起輸送作用的輸送帶，輸送帶上部布置有能夠調節展平壓力的展平組件，輸送帶上部還設置有能夠對硅鋼片起防翹限位的防翹組件；展平組件包括壓輥件和升降件，壓輥件的數量為兩個，并排布置在輸送帶上去用于對硅鋼片進行輥壓展平操作，升降件布置在架體上部并與壓輥件相連接，用于帶動壓輥件進行豎直升降操作；升降件包括螺桿和架板，螺桿豎直布置在架體上部且能夠繞著其轉動，螺桿上部螺紋連接有用于對壓輥件進行承托的架板；升降件還包括導桿和滑塊，螺桿兩側對稱布置有用于對架板起導向及承托作用的導桿，架板的背部布置有與導桿相滑動連接的滑塊；壓輥件包括輥筒和電機，輥筒布置在架板的一側并與其通過軸承座相連接，電機布置在架板上部并與輥筒之間通過帶傳動；防翹組件包括軸輥和座板，軸輥的數量為多個，每兩個為一組均勻分布在輸送帶上部，軸輥的兩端布置有與輸送帶相連接且高度可調節的座板；防翹組件還包括彈簧，輥軸與座板之間則通過套接有彈簧的螺栓實現彈性連接。

3、由于本申請的展平設備設計了展平組件和防翹組件，因此，既能夠通過展平組件實現對硅鋼片進行壓力可調節的展平操作，又能夠通過防翹組件實現對展平過程中的硅鋼片進行防翹限位操作，解決了現有技術的硅鋼片用展評設備，存在著無法調節壓力以適應不同厚度的硅鋼片的同時，還會出現展平位置周邊容易因輥壓而翹起的問題。

技術特征：

1.一種硅鋼片展平設備，包括用于起基礎支撐作用的架體，其特征在于：架體上部長度方向中線位置布置有用于起輸送作用的輸送帶，輸送帶上部布置有能夠調節展平壓力的展平組件，輸送帶上部還設置有能夠對硅鋼片起防翹限位的防翹組件；展平組件包括壓輥件和升降件，壓輥件的數量為兩個，并排布置在輸送帶上去用于對硅鋼片進行輥壓展平操作，升降件布置在架體上部并與壓輥件相連接，用于帶動壓輥件進行豎直升降操作；升降件包括螺桿和架板，螺桿豎直布置在架體上部且能夠繞著其轉動，螺桿上部螺紋連接有用于對壓輥件進行承托的架板；升降件還包括導桿和滑塊，螺桿兩側對稱布置有用于對架板起導向及承托作用的導桿，架板的背部布置有與導桿相滑動連接的滑塊；壓輥件包括輥筒和電機，輥筒布置在架板的一側并與其通過軸承座相連接，電機布置在架板上部并與輥筒之間通過帶傳動；防翹組件包括軸輥和座板，軸輥的數量為多個，每兩個為一組均勻分布在輸送帶上部，軸輥的兩端布置有與輸送帶相連接且高度可調節的座板；防翹組件還包括彈簧，輥軸與座板之間則通過套接有彈簧的螺栓實現彈性連接。

2.根據權利要求1所述的硅鋼片展平設備，其特征在于：輸送帶為金屬板式輸送帶。

技術總結
本申請涉及金屬加工設備技術領域，尤其涉及一種硅鋼片展平設備；本申請提供了一種硅鋼片展平設備，包括用于起基礎支撐作用的架體，架體上部長度方向中線位置布置有用于起輸送作用的輸送帶，輸送帶上部布置有能夠調節展平壓力的展平組件，輸送帶上部還設置有能夠對硅鋼片起防翹限位的防翹組件；由于本申請的展平設備設計了展平組件和防翹組件，因此，既能夠通過展平組件實現對硅鋼片進行壓力可調節的展平操作，又能夠通過防翹組件實現對展平過程中的硅鋼片進行防翹限位操作，解決了現有技術的硅鋼片用展評設備，存在著無法調節壓力以適應不同厚度的硅鋼片的同時，還會出現展平位置周邊容易因輥壓而翹起的問題。

技術研發人員：聶立超,劉偉強,何曉輝
受保護的技術使用者：石家莊恒創電氣有限公司
技術研發日：20240614
技術公布日：2025/4/28
