本技術涉及金絲球焊機，特別是涉及一種金絲球焊機的放線裝置。

背景技術：

1、金絲球焊機的金絲在放線時，需要設置放線結構對金絲的放線進行控制，進行放線長度的控制以實現對焊接金球大小的控制，而現有技術中，放線結構的控制是通過磁性設計驅動放線擺桿進行震蕩，通過震蕩的幅度來決定放線的長度，這種設計的缺陷在于：

2、震蕩的幅度并不精確，即對于放線長度的控制并不精確，即對于焊接金球大小的控制并不精確，且存在結構繁瑣，金絲的走線不暢的問題。

技術實現思路

1、為解決現有技術中存在的不足，本實用新型提供了一種金絲球焊機的放線裝置，該金絲球焊機的放線裝置通過設計中空的放線座，金絲直接通過中空的放線座送出，簡化了送線的結構，金絲走線更加順暢，同時通過放線器實現對放線長度的控制，放線長度更精確，焊接金球的大小控制更精確。

2、為實現上述目的，本實用新型采用如下技術方案：

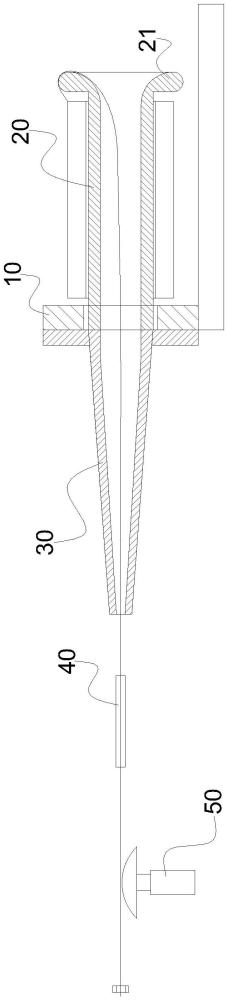

3、本實用新型提供了一種金絲球焊機的放線裝置，包括安裝板，所述安裝板上設置有放線座，所述放線座遠離安裝板的一端設置有導線環，所述放線座的內部中空且與導線環的內部聯通；

4、所述安裝板相對于放線座的另一側設置有收束管，所述收束管的內徑由一端到另一端逐漸縮小，所述收束管的內徑較大的一端與安裝板連接并與放線座的中空部分聯通；

5、金絲的放線路徑上還依次設置有定位管和放線器，所述放線器包括推桿和推線座。

6、本實用新型的金絲球焊機的放線裝置，金線從放線座外繞過導線環直接進入放線座的內部，并通過收束管實現運動路徑的收束，通過定位管實現金線輸送路徑的定位，金線的送線順暢且定位穩定，放線器的推桿在推動推線座時，推線座帶動金線橫向移動，相對于其原位置則產生了橫向的位移，這個距離所帶來的金線變化長度即為放線長度，由于推桿的驅動距離確定，則金線橫向移動的距離確定，則金線的變化長度，即放線長度確定，則焊接金球的大小確定。

7、本實用新型的金絲球焊機的放線裝置通過設計中空的放線座，金絲直接通過中空的放線座送出，簡化了送線的結構，金絲走線更加順暢，同時通過放線器實現對放線長度的控制，放線長度更精確，焊接金球的大小控制更精確。

8、在進一步的技術方案中，所述推線座的頂面為內凹的形狀。

9、所述推線座的頂面內凹，即對金線有一定的限位效果，避免金線在推線的過程中產生不確定的位移，影響放線長度的精度。

10、在進一步的技術方案中，所述推線座的頂面為內凹的弧面。

11、內凹的弧面既能對金線有一定的限位效果，同時對金線也具有一定的保護效果。

12、在進一步的技術方案中，還包括設置在推線座運動路徑上的擋板。

13、擋板的設置進一步提高了推線座推動金線變化長度的精確度，進一步的保證了焊接金球大小的確定性。

14、在進一步的技術方案中，所述擋板上穿設有導向桿，所述導向桿上設置有擋塊。

15、導向桿和擋塊的設置，使得擋板會在被推線座推動時沿導向桿滑動，最終擋塊擋住擋板及推線座，推線座實際的行程是由擋塊的位置決定，這一方式避免了擋板與推線座之間發生的碰撞。

16、在進一步的技術方案中，所述擋塊與擋板之間的導向桿上設置有彈簧。

17、彈簧所起的作用是避免或減小了推線座在運動時，推線座與擋板之間、擋板與擋塊之間的剛性碰撞，使用壽命更長。

18、在進一步的技術方案中，所述擋塊活動套設在導向桿上，還包括用于緊固擋塊的緊固機構。

19、擋塊可移動，通過緊固機構緊固擋塊，即可實現對推桿運動行程的調整，即實現對焊接金球大小的調整。

20、在進一步的技術方案中，所述緊固機構包括固定連接在擋塊上且套設在導向桿上的螺紋套，所述螺紋套為錐形套且其表面沿其軸向開設有缺口，所述螺紋套上套設有緊固螺母。

21、錐形的螺紋套，使得緊固螺母在擰緊時，螺紋套與導向桿之間發生接觸實現擋塊的緊固，在擰松時螺紋套脫離導向桿，即可進行擋塊位置的調整，操作方便。

22、有益效果在于：

23、1、本實用新型的金絲球焊機的放線裝置通過設計中空的放線座，金絲直接通過中空的放線座送出，簡化了送線的結構，金絲走線更加順暢，同時通過放線器實現對放線長度的控制，放線長度更精確，焊接金球的大小控制更精確。

24、2、所述推線座的頂面內凹，即對金線有一定的限位效果，避免金線在推線的過程中產生不確定的位移，影響放線長度的精度。

25、3、內凹的弧面既能對金線有一定的限位效果，同時對金線也具有一定的保護效果。

26、4、擋板的設置進一步提高了推線座推動金線變化長度的精確度，進一步的保證了焊接金球大小的確定性。

27、5、導向桿和擋塊的設置，使得擋板會在被推線座推動時沿導向桿滑動，最終擋塊擋住擋板及推線座，推線座實際的行程是由擋塊的位置決定，這一方式避免了擋板與推線座之間發生的碰撞。

28、6、彈簧所起的作用是避免或減小了推線座在運動時，推線座與擋板之間、擋板與擋塊之間的剛性碰撞，使用壽命更長。

29、7、擋塊可移動，通過緊固機構緊固擋塊，即可實現對推桿運動行程的調整，即實現對焊接金球大小的調整。

30、8、錐形的螺紋套，使得緊固螺母在擰緊時，螺紋套與導向桿之間發生接觸實現擋塊的緊固，在擰松時螺紋套脫離導向桿，即可進行擋塊位置的調整，操作方便。

技術特征：

1.一種金絲球焊機的放線裝置，其特征在于，包括安裝板，所述安裝板上設置有放線座，所述放線座遠離安裝板的一端設置有導線環，所述放線座的內部中空且與導線環的內部聯通；

2.根據權利要求1所述的金絲球焊機的放線裝置，其特征在于，所述推線座的頂面為內凹的形狀。

3.根據權利要求2所述的金絲球焊機的放線裝置，其特征在于，所述推線座的頂面為內凹的弧面。

4.根據權利要求1所述的金絲球焊機的放線裝置，其特征在于，還包括設置在推線座運動路徑上的擋板。

5.根據權利要求4所述的金絲球焊機的放線裝置，其特征在于，所述擋板上穿設有導向桿，所述導向桿上設置有擋塊。

6.根據權利要求5所述的金絲球焊機的放線裝置，其特征在于，所述擋塊與擋板之間的導向桿上設置有彈簧。

7.根據權利要求6所述的金絲球焊機的放線裝置，其特征在于，所述擋塊活動套設在導向桿上，還包括用于緊固擋塊的緊固機構。

8.根據權利要求7所述的金絲球焊機的放線裝置，其特征在于，所述緊固機構包括固定連接在擋塊上且套設在導向桿上的螺紋套，所述螺紋套為錐形套且其表面沿其軸向開設有缺口，所述螺紋套上套設有緊固螺母。

技術總結
本技術公開了一種金絲球焊機的放線裝置，包括安裝板，所述安裝板上設置有放線座，所述放線座遠離安裝板的一端設置有導線環，所述放線座的內部中空且與導線環的內部聯通；所述安裝板相對于放線座的另一側設置有收束管，所述收束管的內徑由一端到另一端逐漸縮小，所述收束管的內徑較大的一端與安裝板連接并與放線座的中空部分聯通；金絲的放線路徑上還依次設置有定位管和放線器，所述放線器包括推桿和推線座，本技術的放線裝置通過設計中空的放線座，金絲直接通過中空的放線座送出，簡化了送線的結構，金絲走線更加順暢，同時通過放線器實現對放線長度的控制，放線長度更精確，焊接金球的大小控制更精確。

技術研發人員：鄧江華,汪陽,陳越銘,蔡長清
受保護的技術使用者：四川高圣高科技有限公司
技術研發日：20240620
技術公布日：2025/4/28
