本技術涉及治具的，特別涉及一種定位精度高的治具。

背景技術：

1、在一些金屬零件機加工過程中，先將金屬零件裝夾在治具中，再通過機床對金屬零件進行機加工。

2、常規的，治具包括定位塊、夾持塊、帶動夾持塊靠近或遠離定位塊的第一油缸，定位塊能夠?qū)饘倭慵ㄎ?，利用第一油缸帶?dòng)夾持塊移動，夾持塊和定位塊沿水平方向夾緊金屬零件。

3、然而，一些零件加工時，需要對其外形定位，每個零件的外形的尺寸存在差異，而且，第一油缸驅動夾持塊移動的行程也會出現誤差，會出現有時某些金屬零件沒被裝夾到位而導致加工的產品出現不良。

技術實現思路

1、本實用新型旨在至少解決現有技術中存在的技術問題之一。為此，本實用新型提出一種定位精度高的治具，能夠克服夾緊的誤差以及零件尺寸的差異，提高夾緊定位精度。

2、根據本實用新型的第一方面實施例的一種定位精度高的治具，包括第一夾緊機構，所述第一夾緊機構包括夾緊組件和緊固組件，所述夾緊組件包括定位件和夾持件，所述夾持件和所述定位件能夠夾緊產品，緊固組件包括第一支座、轉動設置于所述第一支座的旋轉臂、設置于所述旋轉臂和所述第一支座之間的預緊組件，所述夾持件設置于所述旋轉臂的自由端，預緊組件包括本體、與所述本體螺紋連接的螺桿、設置于所述螺桿的彈性件，所述本體設置于所述第一支座，所述彈性件位于所述旋轉臂遠離所述定位件一側，所述緊固組件還包括動力件，所述動力件用于帶動所述旋轉臂轉動，使所述夾持件和所述定位件夾緊產品。

3、根據本實用新型實施例的一種定位精度高的治具，至少具有如下有益效果：

4、1.本實用新型通過設置第一支座、旋轉臂和預緊組件，預緊組件具有螺桿和彈性件，因而，轉動螺桿，使得彈性件和旋轉臂抵接，旋轉臂轉動使得夾持件靠近定位件，在彈力的作用下，夾持件和定位件將產品預夾緊定位，從而，有利于利用其它夾緊機構對產品其它方向夾緊，能夠?qū)γ總€(gè)存在尺寸差異的零件定位，克服了動力件夾緊行程存在誤差導致無法將零件夾緊定位的問題，提高零件的定位精度，同時，利用旋轉臂帶動夾持件靠近定位件的結構，可減少螺桿的行程，減少螺桿的轉動圈數，大大提高預定位的便利性。

5、2.本實用新型通過設置動力件，利用動力件帶動旋轉臂轉動，使得夾持件和定位件將產品牢固夾緊，動力件和預緊組件的夾緊力均作用于旋轉臂，從而，大大提高了夾緊的可靠性，同時，使得夾緊機構的結構更為緊湊，減少治具的體積。

6、根據本實用新型的一些實施例，所述夾緊組件包括第二支座，所述動力件為第一油缸，所述第一油缸包括滑動連接的缸體和活塞桿，所述第二支座上連接所述缸體，所述活塞桿用于與所述旋轉臂抵接。

7、根據本實用新型的一些實施例，所述第一支座設置有限位銷，所述限位銷位于所述旋轉臂遠離所述第一油缸一側，所述限位銷用于與旋轉臂抵接。

8、根據本實用新型的一些實施例，所述彈性件為彈簧，所述彈簧的端部設置有抵接部，所述抵接部用于與所述旋轉臂抵接。

9、根據本實用新型的一些實施例，所述第一夾緊機構設置有兩個，兩個所述第一夾緊機構沿水平方向并排分布。

10、根據本實用新型的一些實施例，包括基板、設置在所述基板的第一支撐座，所述第一支撐座用于支撐產品。

11、根據本實用新型的一些實施例，還包括第二夾緊機構，所述第二夾緊機構包括第一夾指、帶動所述第一夾指夾緊的第一夾緊油缸，所述第一夾指和所述第一支撐座上下夾緊產品。

12、根據本實用新型的一些實施例，還包括第三夾緊機構，所述第三夾緊機構包括第二夾指、設置于所述基板的連接座、帶動所述第二夾指夾緊的第二夾緊油缸，連接座設置有第一斜面和第二斜面，所述第二夾緊油缸設置于所述第一斜面，所述第二斜面設置有第二支撐座，所述第二支撐座支撐產品的傾斜部，所述第二夾指和所述第二支撐座夾緊產品的傾斜部。

13、本實用新型的附加方面和優點將在下面的描述中部分給出，部分將從下面的描述中變得明顯，或通過本實用新型的實踐了解到。

技術特征：

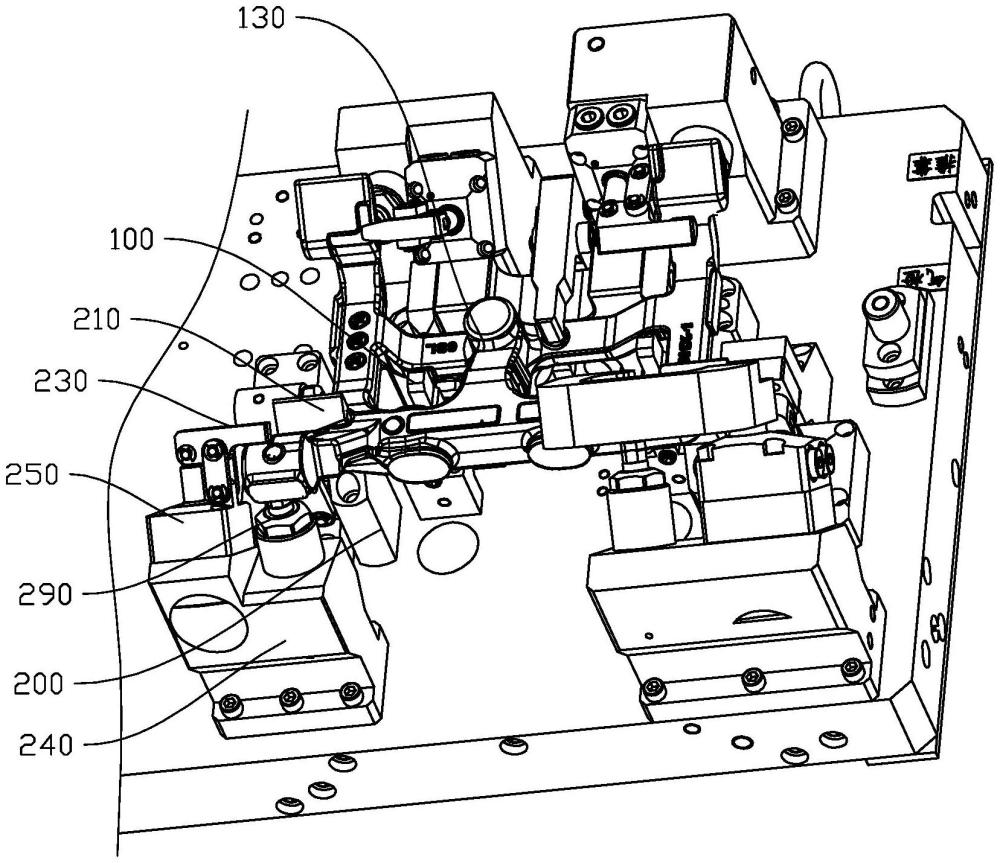

1.一種定位精度高的治具，其特征在于，包括第一夾緊機構(100)，所述第一夾緊機構(100)包括夾緊組件和緊固組件，所述夾緊組件包括定位件(110)和夾持件(120)，所述夾持件(120)和所述定位件(110)能夠夾緊產品(130)，緊固組件包括第一支座(140)、轉動設置于所述第一支座(140)的旋轉臂(150)、設置于所述旋轉臂(150)和所述第一支座(140)之間的預緊組件，所述夾持件(120)設置于所述旋轉臂(150)的自由端，預緊組件包括本體、與所述本體螺紋連接的螺桿(160)、設置于所述螺桿(160)的彈性件，所述本體設置于所述第一支座(140)，所述彈性件位于所述旋轉臂(150)遠離所述定位件(110)一側，所述緊固組件還包括動力件，所述動力件用于帶動所述旋轉臂(150)轉動，使所述夾持件(120)和所述定位件(110)夾緊產品(130)。

2.根據權利要求1所述的一種定位精度高的治具，其特征在于，所述夾緊組件包括第二支座(300)，所述動力件為第一油缸(170)，所述第一油缸(170)包括滑動連接的缸體和活塞桿，所述第二支座(300)上連接所述缸體，所述活塞桿用于與所述旋轉臂(150)抵接。

3.根據權利要求2所述的一種定位精度高的治具，其特征在于，所述第一支座(140)設置有限位銷(180)，所述限位銷(180)位于所述旋轉臂(150)遠離所述第一油缸(170)一側，所述限位銷(180)用于與旋轉臂(150)抵接。

4.根據權利要求1所述的一種定位精度高的治具，其特征在于，所述彈性件為彈簧，所述彈簧的端部設置有抵接部(190)，所述抵接部(190)用于與所述旋轉臂(150)抵接。

5.根據權利要求1所述的一種定位精度高的治具，其特征在于，所述第一夾緊機構(100)設置有兩個，兩個所述第一夾緊機構(100)沿水平方向并排分布。

6.根據權利要求1所述的一種定位精度高的治具，其特征在于，包括基板(280)、設置在所述基板(280)的第一支撐座(200)，所述第一支撐座(200)用于支撐產品(130)。

7.根據權利要求6所述的一種定位精度高的治具，其特征在于，還包括第二夾緊機構，所述第二夾緊機構包括第一夾指(210)、帶動所述第一夾指(210)夾緊的第一夾緊油缸(220)，所述第一夾指(210)和所述第一支撐座(200)上下夾緊產品(130)。

8.根據權利要求6所述的一種定位精度高的治具，其特征在于，還包括第三夾緊機構，所述第三夾緊機構包括第二夾指(230)、設置于所述基板(280)的連接座(240)、帶動所述第二夾指(230)夾緊的第二夾緊油缸(250)，所述連接座(240)設置有第一斜面(260)和第二斜面(270)，所述第二夾緊油缸(250)設置于所述第一斜面(260)，所述第二斜面(270)設置有第二支撐座(290)，所述第二支撐座(290)支撐產品(130)的傾斜部，所述第二夾指(230)和所述第二支撐座(290)夾緊產品(130)的傾斜部。

技術總結
本技術公開了一種定位精度高的治具，包括第一夾緊機構，所述第一夾緊機構包括夾緊組件和緊固組件，所述夾緊組件包括定位件和夾持件，所述夾持件和所述定位件能夠夾緊產品，緊固組件包括第一支座、轉動設置于所述第一支座的旋轉臂、設置于所述旋轉臂和所述第一支座之間的預緊組件，所述夾持件設置于所述旋轉臂的自由端，預緊組件包括本體、與所述本體螺紋連接的螺桿、設置于所述螺桿的彈性件，所述本體設置于所述第一支座，所述彈性件位于所述旋轉臂遠離所述定位件一側，所述緊固組件還包括動力件，所述動力件用于帶動所述旋轉臂轉動，使所述夾持件和所述定位件夾緊產品。本技術能夠克服夾緊的誤差以及零件尺寸的差異，提高夾緊定位精度。

技術研發人員：馮勇達
受保護的技術使用者：廣東鴻興精密科技股份有限公司
技術研發日：20240624
技術公布日：2025/4/28
