本技術涉及閥門生產，尤其涉及一種高精度耐腐蝕閥門生產設備。

背景技術：

1、一種高精度耐腐蝕閥門生產設備的作用是用于制造具有高精度和耐腐蝕性能的閥門產品，以滿足工業領域對于安全、可靠和長壽命閥門的需求。這種設備主要用于加工和生產各種類型的閥門，如球閥、蝶閥、閘閥、截止閥等，通常用于化工、石油、天然氣、電力等領域。

2、經檢索：中國公告號為cn214134122u的中國專利，公開了一種減壓蝶形閥門生產加工設備，包括收集箱，所述收集箱的上端外表面固定連接有操作臺，且操作臺的上端外表面左右對稱固定連接有立柱，且立柱的上端外表面固定連接有液壓缸，兩個所述立柱之間設置有橫板，且橫板的下端外表面中部依次固定連接有鉆設機箱與鉆孔鉆頭，所述收集箱的內部左右兩側開設有收集腔，所述收集腔與收集槽口相通，所述操作臺的上端外表面與鉆孔鉆頭對應位置開設有活動槽，該裝置結構能夠有效的緩沖鉆孔鉆頭在對閥門鉆孔接觸瞬間的碰撞力度，有效的減少閥門意外損傷的幾率，且同時能夠對鉆孔過程中產生的金屬鐵屑有效的收集處理，避免加工環境污染，減少對外部設備的損傷，但是無法提供對閥門進行夾持固定的效果。

3、上述專利實施例中記載，“所述收集箱的上端外表面固定連接有操作臺，且操作臺的上端外表面左右對稱固定連接有立柱，且立柱的上端外表面固定連接有液壓缸，兩個所述立柱之間設置有橫板，且橫板的下端外表面中部依次固定連接有鉆設機箱與鉆孔鉆頭，所述收集箱的內部左右兩側開設有收集腔，所述收集腔與收集槽口相通，所述操作臺的上端外表面與鉆孔鉆頭對應位置開設有活動槽，該裝置結構能夠有效的緩沖鉆孔鉆頭在對閥門鉆孔接觸瞬間的碰撞力度，有效的減少閥門意外損傷的幾率，且同時能夠對鉆孔過程中產生的金屬鐵屑有效的收集處理，避免加工環境污染，減少對外部設備的損傷”，上述專利雖然能夠對閥門進行加工，但是具體的使用無法對閥門提供夾持固定的效果，為此提出一種高精度耐腐蝕閥門生產設備來解決上述問題。

技術實現思路

1、為了彌補以上不足，本實用新型提供了一種高精度耐腐蝕閥門生產設備，旨在改善了現有技術中無法對閥門提供夾持固定的問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種高精度耐腐蝕閥門生產設備，包括操作箱，所述操作箱的底端固定連接有收集箱，所述操作箱的內壁固定連接有操作臺，所述操作臺的頂端固定連接有放置板，所述操作臺的左右兩端均固定連接有固定塊，兩個所述固定塊相近一端的前后端均固定連接有滑桿，所述滑桿的外部滑動連接有固定槽，所述操作臺的底端固定連接有固定盒，所述固定盒的內部固定連接有電機，所述電機的驅動端固定連接有轉動桿，所述轉動桿的兩端均轉動連接有拉動桿，兩個所述拉動桿的兩端均轉動連接在所述固定槽的底端，所述操作箱的頂端固定連接有液壓缸，所述液壓缸的驅動端固定連接有鉆孔機箱，所述鉆孔機箱的底端固定連接有鉆頭，所述鉆孔機箱的外部固定連接有防護組件，所述收集箱的右側固定連接有清理組件；

4、作為上述技術方案的進一步描述：

5、所述防護組件包括固定板，所述固定板固定連接在所述電機的驅動端，所述固定板的下端四角均固定連接有固定桿，四個所述固定桿的外部均套設有彈簧，四個所述固定桿的另一端固定連接有活動板，所述活動板的外部滑動連接有滑動箱；

6、作為上述技術方案的進一步描述：

7、所述清理組件包括氣泵，所述氣泵固定連接在所述所收集箱的右側，所述氣泵的頂端固定連接有軟管，所述軟管的另一端固定連接有噴頭；

8、作為上述技術方案的進一步描述：

9、所述彈簧的一端固定連接在所述固定板的一側，所述彈簧的另一端固定連接在所述滑動箱的一側；

10、作為上述技術方案的進一步描述：

11、所述活動板的外壁滑動在所述滑動箱的內壁，所述滑動箱滑動在固定桿的外部；

12、作為上述技術方案的進一步描述：

13、所述拉動桿相遠一端滑動在所述放置板的兩側，所述固定槽的形狀為弧形；

14、作為上述技術方案的進一步描述：

15、所述收集箱的前端轉動連接有密封門，所述密封門的前端固定連接有把手。

16、本實用新型具有如下有益效果：

17、1、本實用新型中，通過啟動電機來帶動電機驅動端的轉動桿進行轉動，轉動桿的兩端都固定有拉動桿，兩個拉動桿的另一端固定在固定槽的底端，電機固定在固定盒的內部，固定盒固定在操作臺的底部，固定臺頂部兩側有固定塊，固定塊相近一側固定有滑桿，固定槽滑動在滑桿的外部，在電機啟動時，轉動桿會帶動拉動桿運動，拉動桿帶動固定槽在滑桿上運動，能夠通過電機來使固定槽對閥門進行夾持的效果。

18、2、本實用新型中，通過擠壓彈簧，滑動箱在彈簧的作用下具有一定的回彈力，彈簧的內部有固定桿，固定桿固定在滑動箱的頂部，滑動箱內部有滑動板，固定桿的另一端固定在活動板的頂部，在鉆頭下降工作時，滑動箱可以使鉆頭鉆孔時擋住亂飛的費屑，可以有效的為操作人員提供一定的防護效果。

技術特征：

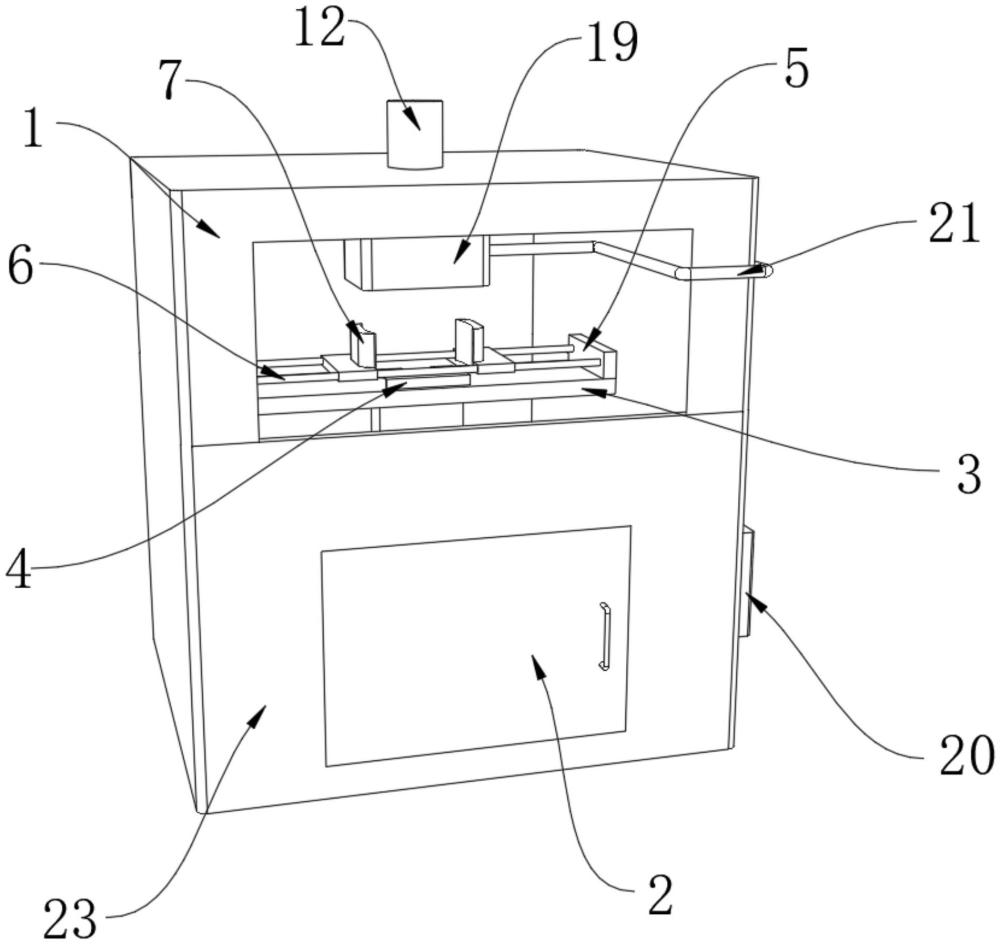

1.一種高精度耐腐蝕閥門生產設備，包括操作箱(1)，其特征在于：所述操作箱(1)的底端固定連接有收集箱(23)，所述操作箱(1)的內壁固定連接有操作臺(3)，所述操作臺(3)的頂端固定連接有放置板(4)，所述操作臺(3)的左右兩端均固定連接有固定塊(5)，兩個所述固定塊(5)相近一端的前后端均固定連接有滑桿(6)，所述滑桿(6)的外部滑動連接有固定槽(7)，所述操作臺(3)的底端固定連接有固定盒(8)，所述固定盒(8)的內部固定連接有電機(9)，所述電機(9)的驅動端固定連接有轉動桿(10)，所述轉動桿(10)的兩端均轉動連接有拉動桿(11)，兩個所述拉動桿(11)的兩端均轉動連接在所述固定槽(7)的底端，所述操作箱(1)的頂端固定連接有液壓缸(12)，所述液壓缸(12)的驅動端固定連接有鉆孔機箱(13)，所述鉆孔機箱(13)的底端固定連接有鉆頭(14)，所述鉆孔機箱(13)的外部固定連接有防護組件，所述收集箱(23)的右側固定連接有清理組件。

2.根據權利要求1所述的一種高精度耐腐蝕閥門生產設備，其特征在于：所述防護組件包括固定板(15)，所述固定板(15)固定連接在所述電機(9)的驅動端，所述固定板(15)的下端四角均固定連接有固定桿(16)，四個所述固定桿(16)的外部均套設有彈簧(17)，四個所述固定桿(16)的另一端固定連接有活動板(18)，所述活動板(18)的外部滑動連接有滑動箱(19)。

3.根據權利要求1所述的一種高精度耐腐蝕閥門生產設備，其特征在于：所述清理組件包括氣泵(20)，所述氣泵(20)固定連接在所述收集箱(23)的右側，所述氣泵(20)的頂端固定連接有軟管(21)，所述軟管(21)的另一端固定連接有噴頭(22)。

4.根據權利要求2所述的一種高精度耐腐蝕閥門生產設備，其特征在于：所述彈簧(17)的一端固定連接在所述固定板(15)的一側，所述彈簧(17)的另一端固定連接在所述滑動箱(19)的一側。

5.根據權利要求2所述的一種高精度耐腐蝕閥門生產設備，其特征在于：所述活動板(18)的外壁滑動在所述滑動箱(19)的內壁，所述滑動箱(19)滑動在固定桿(16)的外部。

6.根據權利要求1所述的一種高精度耐腐蝕閥門生產設備，其特征在于：所述拉動桿(11)相遠一端滑動在所述放置板(4)的兩側，所述固定槽(7)的形狀為弧形。

7.根據權利要求1所述的一種高精度耐腐蝕閥門生產設備，其特征在于：所述收集箱(23)的前端轉動連接有密封門(2)，所述密封門(2)的前端固定連接有把手。

技術總結
本技術涉及閥門加工技術領域，公開了一種高精度耐腐蝕閥門生產設備，所述操作箱的底端固定連接有收集箱，所述操作箱的內壁固定連接有操作臺，所述操作臺的頂端固定連接有放置板，所述操作臺的左右兩端均固定連接有固定塊，兩個所述固定塊相近一端的前后端均固定連接有滑桿，所述滑桿的外部滑動連接有固定槽，所述操作臺的底端固定連接有固定盒，所述固定盒的內部固定連接有電機，所述電機的驅動端固定連接有轉動桿，所述轉動桿的兩端均轉動連接有拉動桿。本技術中，固定槽滑動在滑桿的外部，在電機啟動時，轉動桿會帶動拉動桿運動，拉動桿帶動固定槽在滑桿上運動，能夠通過電機來使固定槽對閥門進行夾持的效果。

技術研發人員：張兵,張富偉,張家興
受保護的技術使用者：湖南五威管業有限公司
技術研發日：20240625
技術公布日：2025/4/28
