本技術涉及汽車配件生產，具體來說，涉及一種激光切割機。

背景技術：

1、在現代汽車制造行業中，為了提升車輛的舒適度與駕駛體驗，內部隔音材料與發泡材料的應用變得日益廣泛。這些材料能夠有效隔絕外部噪音、減少振動，同時還能增強車輛的保溫性能。傳統上，這些材料的加工主要依賴于手工裁剪或機械切割，但隨著技術的發展，激光切割機因其高精度、高速度以及良好的切割效果，逐漸成為生產汽車內部隔音材料和發泡材料的首選設備。

2、激光切割機雖然在提高生產效率和切割精度方面表現出色，但在處理不同尺寸和厚度的發泡板材料時，其限位結構設計往往顯得較為單一且不夠靈活，不能有效夾持這些不同尺寸的發泡板，以及由于發泡材料本身的特殊性——輕質、易變形等，使得在切割過程中對材料的穩固夾持尤為重要。缺乏適應性強的限位結構不僅會增加材料的浪費，還可能導致切割邊緣不整齊、產生毛刺或是切割偏差。針對相關技術中的問題，目前尚未提出有效的解決方案。

技術實現思路

1、針對相關技術中的問題，本實用新型提出一種激光切割機，以克服現有相關技術所存在的上述技術問題。

2、為此，本實用新型采用的具體技術方案如下：

3、一種激光切割機，包括支撐臺，支撐臺上方設有切割臺，切割臺上設有固定機構，支撐臺與切割臺之間設有x軸移動部件，支撐臺中間處設有支撐架，支撐架上設有y軸移動部件和z軸移動部件，z軸移動部件上連接有安裝座，安裝座一側設置有激光頭，激光頭兩側設有吸塵機構。

4、進一步，為了能夠對不同尺寸和厚度的發泡板材料進行固定，固定機構包括設于切割臺上兩側的安裝架，一個安裝架與切割臺相連接，另一個安裝架與移動機構相連接，安裝架上設有第一滑槽，第一滑槽內部設有第一滑塊，第一滑塊的數量為兩個，第一滑塊上設有螺紋孔，螺紋孔內部螺紋連接有螺紋桿，螺紋桿一端通過軸承與壓板相連接，壓板底端設有橡膠墊。

5、進一步的，為了增強壓板和第一滑塊之間的連接效果，防止壓板在下移過程中發生轉動，壓板頂端設有連接筒，連接筒內部設有連接桿，連接桿與第一滑塊固定連接，連接筒上設有限位槽，連接桿上設有限位塊，限位塊寬度與限位槽相匹配。

6、進一步的，為了能夠帶動安裝架進行移動從而能夠對不同的尺寸的材料進行固定，移動機構包括設于切割臺一側的固定座，固定座上設有液壓伸縮桿，液壓伸縮桿一端與安裝架相連接，安裝架底端設有第二滑塊，切割臺上設有第二滑槽，第二滑塊與第二滑槽相匹配。

7、進一步的，為了能夠在激光頭工作過程中，對切割產生的煙塵和廢氣進行吸收，吸塵機構包括設于安裝座上的安裝板，安裝板下方設有吸塵罩，吸塵罩與吸塵管相連通，吸塵管一端與收集箱相連通，收集箱設于支撐架一側，收集箱通過連接管與抽風機相連接。

8、進一步的，為了能夠對吸收的煙塵和廢氣和煙塵進行收集過濾，收集箱內部設有過濾板，過濾板下方設有活性炭層。

9、進一步的，y軸移動部件滑動設置于支撐架上，z軸移動部件滑動設置于y軸移動部件上。

10、本實用新型的有益效果為：

11、(1)、通過設置固定機構和移動機構，能夠對不同尺寸和厚度的發泡材料進行固定，在使用時通過將發泡材料板一端與一側的安裝架相接觸，啟動移動機構能夠帶動另一側的安裝架相發泡材料靠近，當安裝架靠近發泡材料之后，可在第一滑槽上移動第一滑塊，再通過轉動螺紋桿，帶動壓板與發泡材料四角相接觸，能夠對發泡材料進行壓緊，能夠對發泡材料進行固定，保證切割質量。

12、(2)、通過設置吸塵機構，能夠對切割過程中產生的煙塵進行收集，并且通過設置過濾板和活性炭層，能夠對產生的廢氣粉塵進行吸附，防止其通過抽風機出風口排出，對空氣造成污染。

技術特征：

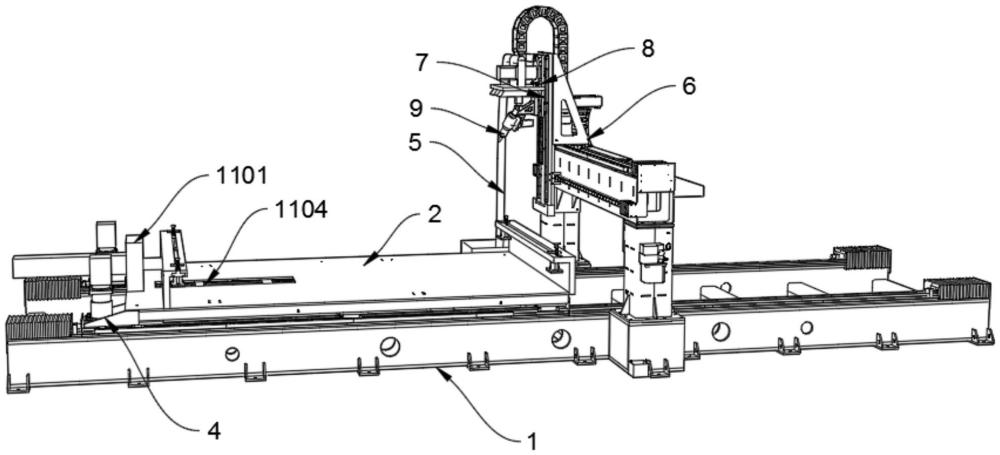

1.一種激光切割機，其特征在于，包括支撐臺(1)，所述支撐臺(1)上方設有切割臺(2)，所述切割臺(2)上設有固定機構(3)，所述支撐臺(1)與切割臺(2)之間設有x軸移動部件(4)，所述支撐臺(1)中間處設有支撐架(5)，所述支撐架(5)上設有y軸移動部件(6)和z軸移動部件(7)，所述z軸移動部件(7)上連接有安裝座(8)，所述安裝座(8)一側設置有激光頭(9)，所述激光頭(9)兩側設有吸塵機構(10)；

2.根據權利要求1所述的一種激光切割機，其特征在于，所述壓板(306)頂端設有連接筒(12)，所述連接筒(12)內部設有連接桿(13)，所述連接桿(13)與第一滑塊(303)固定連接，所述連接筒(12)上設有限位槽(14)，所述連接桿(13)上設有限位塊(15)，所述限位塊(15)寬度與限位槽(14)相匹配。

3.根據權利要求2所述的一種激光切割機，其特征在于，所述移動機構(11)包括設于切割臺(2)一側的固定座(1101)，所述固定座(1101)上設有液壓伸縮桿(1102)，所述液壓伸縮桿(1102)一端與安裝架(301)相連接，所述安裝架(301)底端設有第二滑塊(1103)，所述切割臺(2)上設有第二滑槽(1104)，所述第二滑塊(1103)與第二滑槽(1104)相匹配。

4.根據權利要求1所述的一種激光切割機，其特征在于，所述吸塵機構(10)包括設于安裝座(8)上的安裝板(1001)，所述安裝板(1001)下方設有吸塵罩(1002)，所述吸塵罩(1002)與吸塵管(1003)相連通，所述吸塵管(1003)一端與收集箱(1004)相連通，所述收集箱(1004)設于支撐架(5)一側，所述收集箱(1004)通過連接管與抽風機(1005)相連接。

5.根據權利要求4所述的一種激光切割機，其特征在于，所述收集箱(1004)內部設有過濾板(16)，所述過濾板(16)下方設有活性炭層(17)。

6.根據權利要求1所述的一種激光切割機，其特征在于，所述y軸移動部件(6)滑動設置于支撐架(5)上，所述z軸移動部件(7)滑動設置于y軸移動部件(6)上。

技術總結
本技術公開了一種激光切割機，包括支撐臺，支撐臺上方設有切割臺，切割臺上設有固定機構，支撐臺與切割臺之間設有X軸移動部件，支撐臺中間處設有支撐架，支撐架上設有Y軸移動部件和Z軸移動部件，Z軸移動部件上連接有安裝座，安裝座一側設置有激光頭，激光頭兩側設有吸塵機構，本技術通過設置固定機構和移動機構，能夠對不同尺寸和厚度的發泡材料進行固定，在使用時通過將發泡材料板一端與一側的安裝架相接觸，啟動移動機構能夠帶動另一側的安裝架相發泡材料靠近，當安裝架靠近發泡材料之后，可在第一滑槽上移動第一滑塊，再通過轉動螺紋桿，帶動壓板與發泡材料四角相接觸，能夠對發泡材料進行壓緊，保證切割質量。
