本技術涉及模具安裝定位裝置，尤其涉及一種可拆卸的模具安裝自動定位裝置。

背景技術：

1、可拆卸模具安裝定位裝置是一種用于自動化生產線或工作站的裝置，用于將更換模具時候可以更準確更快速的安裝，并實現自動定位的功能；通過調節定位柱的位置，可將模具或產品定位到所需的工作臺面或生產線的設備需要的位置，以便進行后續沖壓或裝配等操作，使用模具安裝定位裝置能夠快速而準確地將模具或產品送到指定位置，減少了手動安裝更換模具的時間和勞動力成本，提高了生產效率。

2、現有的模具大多數都是固定尺寸，并不能根據需求來對定模進行更換，同時并不能適配不同尺寸的定模，從而造成使用范圍單一，同時現有的模具更換裝置在使用過程中，無法實現自動定位和夾持固定的問題且固定不牢靠，造成工作效率低下情況。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在的缺點，而提出的一種可拆卸的模具安裝自動定位裝置，旨在改善現有的模具為固定尺寸并不能對不同尺寸的定模進行適配的問題。

2、為實現上述目的，本實用新型提供了如下技術方案：一種可拆卸的模具安裝自動定位裝置，包括底板一、固定板一、底板二和固定板二，所述底板一的內部滑動連接有定位柱，所述固定板二的下表面設置有限位組件，所述限位組件用于對固定板二位置的限制，所述固定板一的內部滑動連接有動模，所述固定板二的內部滑動連接有定模，所述固定板二的內部固定連接有氣缸，所述氣缸的輸出端固定連接有夾板，所述固定板二的內部固定連接有轉座，所述轉座的外壁轉動連接有活動板，所述活動板的外壁轉動連接有連接板，所述連接板的內部轉動連接在所述夾板的外壁，所述夾板的內部滑動連接有滑道，所述夾板的內部滑動連接有滑板，所述滑板的外壁固定連接有連接座，所述連接座的內部轉動連接有滾輪，所述滑板的內部螺紋連接有雙向絲桿，所述雙向絲桿的一端固定連接有旋鈕一。

3、進一步地，所述限位組件包括滑座，所述滑座的外壁固定連接在所述固定板二的下表面，所述滑座的外壁滑動連接在所述底板二的內部。

4、進一步地，所述定位柱的外壁分別貫穿至所述固定板一和所述固定板二的內部，所述定位柱的外壁滑動連接在所述底板二的內部。

5、進一步地，所述定位柱的外壁頂部固定連接有旋鈕二，所述定位柱的外壁底部固定連接有螺紋桿。

6、進一步地，所述螺紋桿的外壁轉動連接有轉套，所述轉套的外壁固定連接有頂板。

7、進一步地，所述螺紋桿的外壁螺紋連接有螺紋環，所述螺紋桿的外壁滑動連接有滑套，所述螺紋環的外壁固定連接在所述滑套的外壁。

8、進一步地，所述滑套的外壁固定連接有固定座，所述固定座的內部轉動連接有活動架。

9、進一步地，所述活動架的外壁轉動連接有支撐板，所述支撐板的外壁轉動連接在所述頂板的內部。

10、本實用新型具有如下有益效果：

11、1、本實用新型中，首先通過氣缸配合活動板和連接板可以實現對兩邊的夾板進行同時拉動，同時轉動旋鈕一帶動滑板滑動在雙向絲桿表面，直至滾輪完全夾緊定模，從而達到對不同尺寸定模進行穩固固定的效果，解決了現有的定位裝置大多數都不能對定模進行更換使用的問題，提高了裝置的實用性，擴大了裝置的適用范圍。

12、2、本實用新型中，通過轉動旋鈕二帶動螺紋環滑動在螺紋桿表面，同時對滑套進行推動，進而由活動架將支撐板完全展開在底板二的內部，從而達到穩固固定模具的效果，解決了現有的模具在進行更換使用時，并不能對模具進行夾持固定的問題，提高了裝置的穩定性，保障了模具更換的順利進行。

技術特征：

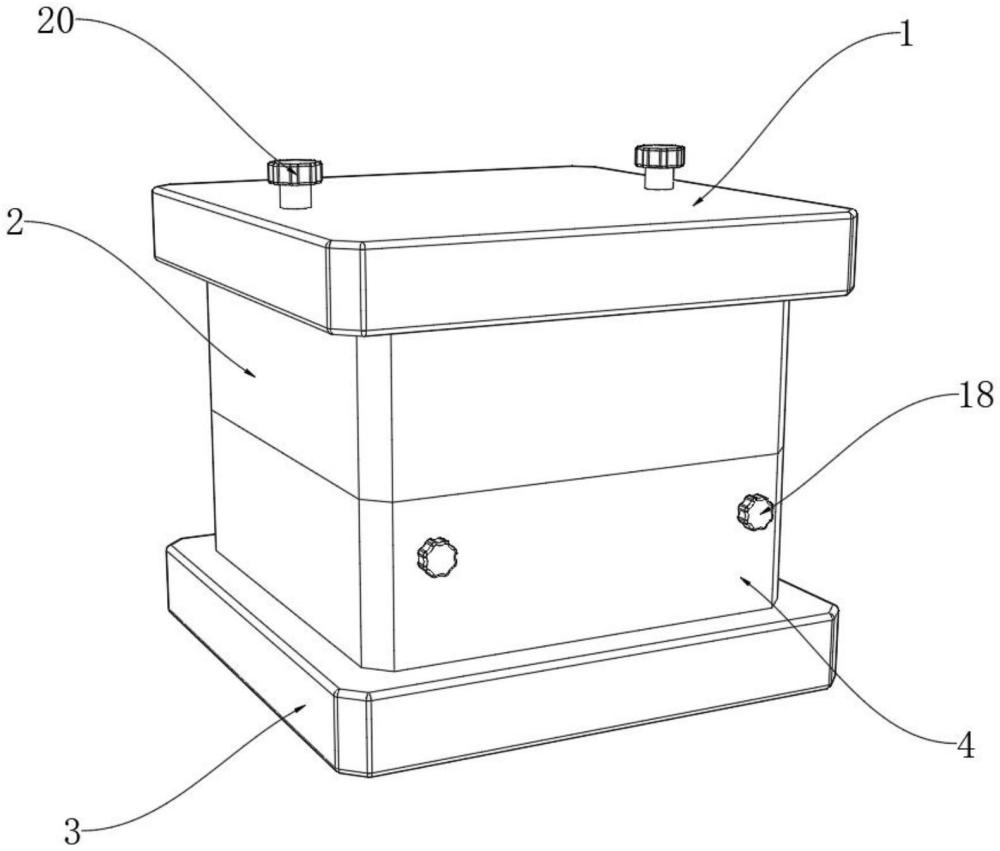

1.一種可拆卸的模具安裝自動定位裝置，包括底板一(1)、固定板一(2)、底板二(3)和固定板二(4)，其特征在于：所述底板一(1)的內部滑動連接有定位柱(19)，所述固定板二(4)的下表面設置有限位組件，所述限位組件用于對固定板二(4)位置的限制，所述固定板一(2)的內部滑動連接有動模(6)，所述固定板二(4)的內部滑動連接有定模(7)，所述固定板二(4)的內部固定連接有氣缸(8)，所述氣缸(8)的輸出端固定連接有夾板(9)，所述固定板二(4)的內部固定連接有轉座(10)，所述轉座(10)的外壁轉動連接有活動板(11)，所述活動板(11)的外壁轉動連接有連接板(12)，所述連接板(12)的內部轉動連接在所述夾板(9)的外壁，所述夾板(9)的內部滑動連接有滑道(13)，所述夾板(9)的內部滑動連接有滑板(14)，所述滑板(14)的外壁固定連接有連接座(15)，所述連接座(15)的內部轉動連接有滾輪(16)，所述滑板(14)的內部螺紋連接有雙向絲桿(17)，所述雙向絲桿(17)的一端固定連接有旋鈕一(18)。

2.根據權利要求1所述的一種可拆卸的模具安裝自動定位裝置，其特征在于：所述限位組件包括滑座(5)，所述滑座(5)的外壁固定連接在所述固定板二(4)的下表面，所述滑座(5)的外壁滑動連接在所述底板二(3)的內部。

3.根據權利要求2所述的一種可拆卸的模具安裝自動定位裝置，其特征在于：所述定位柱(19)的外壁分別貫穿至所述固定板一(2)和所述固定板二(4)的內部，所述定位柱(19)的外壁滑動連接在所述底板二(3)的內部。

4.根據權利要求3所述的一種可拆卸的模具安裝自動定位裝置，其特征在于：所述定位柱(19)的外壁頂部固定連接有旋鈕二(20)，所述定位柱(19)的外壁底部固定連接有螺紋桿(21)。

5.根據權利要求4所述的一種可拆卸的模具安裝自動定位裝置，其特征在于：所述螺紋桿(21)的外壁轉動連接有轉套(22)，所述轉套(22)的外壁固定連接有頂板(28)。

6.根據權利要求5所述的一種可拆卸的模具安裝自動定位裝置，其特征在于：所述螺紋桿(21)的外壁螺紋連接有螺紋環(23)，所述螺紋桿(21)的外壁滑動連接有滑套(24)，所述螺紋環(23)的外壁固定連接在所述滑套(24)的外壁。

7.根據權利要求6所述的一種可拆卸的模具安裝自動定位裝置，其特征在于：所述滑套(24)的外壁固定連接有固定座(25)，所述固定座(25)的內部轉動連接有活動架(26)。

8.根據權利要求7所述的一種可拆卸的模具安裝自動定位裝置，其特征在于：所述活動架(26)的外壁轉動連接有支撐板(27)，所述支撐板(27)的外壁轉動連接在所述頂板(28)的內部。

技術總結
本技術涉及模具安裝定位裝置技術領域，公開了一種可拆卸的模具安裝自動定位裝置，包括底板一、固定板一、底板二和固定板二，所述底板一的內部滑動連接有定位柱，所述固定板二的下表面設置有限位組件，所述限位組件用于對固定板二位置的限制，所述固定板一的內部滑動連接有動模，所述固定板二的內部滑動連接有定模，所述固定板二的內部固定連接有氣缸，所述氣缸的輸出端固定連接有夾板。本技術中，通過氣缸配合活動板和連接板可以實現對兩邊的夾板進行同時拉動，同時轉動旋鈕一帶動滑板滑動在雙向絲桿表面，直至滾輪完全夾緊定模，解決了現有的定位裝置大多數都不能對定模進行更換使用的問題。

技術研發人員：王宏劍
受保護的技術使用者：大連金通電子有限公司
技術研發日：20240624
技術公布日：2025/4/28
