本技術涉及氣缸耳軸加工切割用帶鋸床，具體為一種氣缸耳軸尺寸加工切割用帶鋸床。

背景技術：

1、氣缸耳軸通常用于固定汽缸蓋和汽缸體的連接。它通常由高強度合金鋼或不銹鋼制成，以確保其在高溫高壓下仍然保持穩定，氣缸耳軸在加工時通常使用到帶鋸床用于切割不同尺寸的粗工件，在通過各種機床進行精細加工成氣缸耳軸；

2、現有技術中帶鋸床在對氣缸耳軸工件進行切割加工時，鋸條外部會粘附大量的廢屑，廢屑長時間不清潔會加劇鋸條使用時的磨損，從而影響到鋸條的正常使用。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種氣缸耳軸尺寸加工切割用帶鋸床，以解決上述鋸條外部會粘附大量的廢屑，廢屑長時間不清潔會加劇鋸條使用時的磨損，從而影響到鋸條的正常使用。的技術問題。

3、(二)技術方案

4、為實現上述的目的，本實用新型提供如下技術方案：一種氣缸耳軸尺寸加工切割用帶鋸床，包括：機架、鋸條切割機和工作臺，所述鋸條切割機裝配于機架的外部，所述工作臺裝配于機架的外部，所述機架的外部裝配有潤滑機構，所述潤滑機構包括油箱，所述油箱的內部?jī)啥司瑒?dòng)連接有t形刷板，所述t形刷板的底部通過鉸鏈連接有連桿，所述連桿的底部連接有球面軸承，并且球面軸承的內部插設有圓臂，所述圓臂的背面連接有滾輪，所述t形刷板的外部通過鉸鏈連接有斜桿，并且斜桿的另一端通過鉸鏈連接有清潔板。

5、優選的，所述油箱的外部連接有長接臂，并且長接臂與機架相連接，長接臂可以對油箱進行支撐和固定。

6、優選的，所述滾輪的背面通過帶座軸承連接有連板，并且連板與油箱相連接，連板可以對滾輪進行支撐和安裝。

7、優選的，所述清潔板的頂部連接有滑塊，所述滑塊的外部滑動連接有開槽塊，所述開槽塊與油箱相連接，滑塊配合開槽塊可以對清潔板進行導向，繼而使清潔板直線運動。

8、優選的，所述油箱的頂部開設有槽口，并且槽口與鋸條切割機相接觸，槽口背面鋸條切割機內部的鋸條運動時會通過油箱將外部的潤滑油蹭落。

9、優選的，所述t形刷板包括方板，并且方板的底部連接有長臂，兩塊方板相對的一端均設置有海綿刷，并且方板的外部與油箱的內部相適配，t形刷板可以將潤滑油涂抹在鋸條的外部。

10、(三)有益效果

11、與現有技術相比，本實用新型提供了一種氣缸耳軸尺寸加工切割用帶鋸床，具備以下有益效果：

12、該氣缸耳軸尺寸加工切割用帶鋸床，鋸條切割機加工氣缸耳軸時，通過加設的潤滑機構通過摩擦力自動對鋸條切割機內部的鋸條進行清潔，避免廢屑粘附在鋸條的外部，從而避免廢屑長時間不清潔會加劇鋸條使用時的磨損影響到鋸條的正常使用，同時清潔板通過自身運動還可以避免被清潔的廢屑粘附在其自身外部，提高對鋸條的清潔效果，同時t形刷板還可以對鋸條進行涂抹潤滑油，繼而提高鋸條切割機對氣缸耳軸的加工速度。

技術特征：

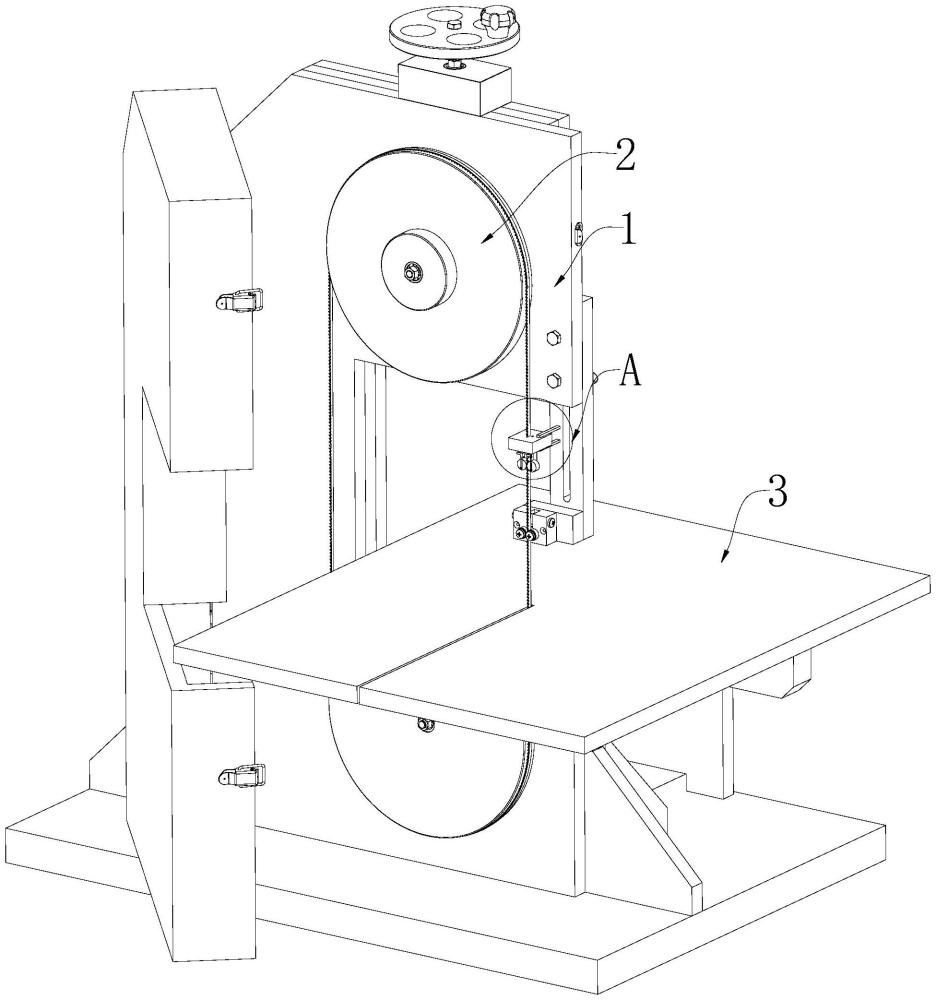

1.一種氣缸耳軸尺寸加工切割用帶鋸床，包括：機架(1)、鋸條切割機(2)和工作臺(3)，所述鋸條切割機(2)裝配于機架(1)的外部，所述工作臺(3)裝配于機架(1)的外部，其特征在于：所述機架(1)的外部裝配有潤滑機構(4)，所述潤滑機構(4)包括油箱(41)，所述油箱(41)的內部?jī)啥司瑒?dòng)連接有t形刷板(42)，所述t形刷板(42)的底部通過鉸鏈連接有連桿(43)，所述連桿(43)的底部連接有球面軸承(44)，并且球面軸承(44)的內部插設有圓臂(45)，所述圓臂(45)的背面連接有滾輪(46)，所述t形刷板(42)的外部通過鉸鏈連接有斜桿(48)，并且斜桿(48)的另一端通過鉸鏈連接有清潔板(49)。

2.根據權利要求1所述的一種氣缸耳軸尺寸加工切割用帶鋸床，其特征在于：所述油箱(41)的外部連接有長接臂(412)，并且長接臂(412)與機架(1)相連接。

3.根據權利要求1所述的一種氣缸耳軸尺寸加工切割用帶鋸床，其特征在于：所述滾輪(46)的背面通過帶座軸承連接有連板(47)，并且連板(47)與油箱(41)相連接。

4.根據權利要求1所述的一種氣缸耳軸尺寸加工切割用帶鋸床，其特征在于：所述清潔板(49)的頂部連接有滑塊(411)，所述滑塊(411)的外部滑動連接有開槽塊(410)，所述開槽塊(410)與油箱(41)相連接。

5.根據權利要求1所述的一種氣缸耳軸尺寸加工切割用帶鋸床，其特征在于：所述油箱(41)的頂部開設有槽口，并且槽口與鋸條切割機(2)相接觸。

6.根據權利要求1所述的一種氣缸耳軸尺寸加工切割用帶鋸床，其特征在于：所述t形刷板(42)包括方板，并且方板的底部連接有長臂，兩塊方板相對的一端均設置有海綿刷，并且方板的外部與油箱(41)的內部相適配。

技術總結
本技術涉及氣缸耳軸加工切割用帶鋸床技術領域，且公開了一種氣缸耳軸尺寸加工切割用帶鋸床，機架、鋸條切割機和工作臺，鋸條切割機裝配于機架的外部，工作臺裝配于機架的外部，機架的外部裝配有潤滑機構，潤滑機構包括油箱，油箱的內部?jī)啥司瑒?dòng)連接有T形刷板，T形刷板的底部通過鉸鏈連接有連桿，連桿的底部連接有球面軸承，并且球面軸承的內部插設有圓臂，圓臂的背面連接有滾輪，T形刷板的外部通過鉸鏈連接有斜桿，并且斜桿的另一端通過鉸鏈連接有清潔板。該氣缸耳軸尺寸加工切割用帶鋸床，提高對鋸條的清潔效果，同時T形刷板還可以對鋸條進行涂抹潤滑油，繼而提高鋸條切割機對氣缸耳軸的加工速度。

技術研發人員：王釧坤,戚香玉
受保護的技術使用者：山東廣川精密機械有限公司
技術研發日：20240625
技術公布日：2025/4/28
