本技術涉及立式車床，具體為一種用于立式車床的刀架防撞裝置。

背景技術：

1、立式車床是一種主軸軸線垂直于水平面、工件安裝在水平回轉工作臺上的車床，通常用來加工直徑和重量比較大、或在臥式車床上難于安裝的工件。立式車床上具有自動移動車刀的組件，在移動車刀過程中，會有與外界零件碰撞的情況，影響車刀支撐處零件的支撐效果，嚴重時易造成刀架損傷，不利于對刀架處的防護，并且刀架撞擊外物，會對外界物體造成損傷，不利于在立式車床上安裝零件。

技術實現思路

1、(一)解決的技術問題

2、針對現有技術的不足，本實用新型提供了一種用于立式車床的刀架防撞裝置，具有有利于自動判斷碰撞情況的發生，減少刀架處損傷的情況，提高使用的安全性的效果。

3、(二)技術方案

4、為實現上述目的，本實用新型提供如下技術方案：一種用于立式車床的刀架防撞裝置，包括側向防護組件、底部防護組件和刀支撐組件；

5、所述側向防護組件包括防護架、防護板一、觸發軸一和傳感器一，防護架上連接有若干防護板一，防護板一上連接有若干觸發軸一，防護板一具有彈性，防護架上連接有若干傳感器一，觸發軸一和傳感器一相對設置；

6、所述底部防護組件包括支撐盒、防護板二、聯動板、觸發軸二和傳感器二，支撐盒內部設置有空腔，支撐盒內部設置有聯動板，聯動板和防護板二連接，防護板二位于支撐盒外部，聯動板上安裝有若干觸發軸二，傳感器二和支撐盒連接，觸發軸二能觸發傳感器二。

7、優選的，刀支撐組件包括定位座、支撐座和車刀，防護架套裝在支撐座外部，支撐座和立式車床的移動端連接，定位座上設置有t型塊，支撐座上設置有和定位座上t型塊相對應的t型槽，定位座上設置有用于安裝車刀的槽，定位座上連接有多個用于限制住車刀位置的螺釘。

8、優選的，所述側向防護組件還包括延伸支撐環和柔墊，延伸支撐環連接在防護架上，防護板一和延伸支撐環通過柔墊連接，柔墊具有彈性，延伸支撐環上設置有和觸發軸一相對應的限位孔。

9、優選的，所述底部防護組件還包括定位軸，防護板二上連接有若干定位軸，定位軸呈平行設置，定位軸穿過支撐盒的側壁，聯動板位于支撐盒內部，聯動板和各定位軸連接。

10、優選的，所述底部防護組件還包括彈簧，支撐盒內部設置有若干彈簧，彈簧和聯動板一端連接，彈簧位于聯動板上和定位軸相背的一端。

11、優選的，防護板一自由端呈圓頂狀。

12、(三)有益效果

13、與現有技術相比，本實用新型提供了一種用于立式車床的刀架防撞裝置，具備以下有益效果：

14、該用于立式車床的刀架防撞裝置，通過在移動立式車刀時，防護板一防護車刀移動處的側向區域，防護板二防護車刀的底部區域，并在發生碰撞時，會使防護板一變形，防護板一變形帶動觸發軸一移動，使觸發軸一能觸發傳感器一，并在底部撞擊外物時，會使防護板二、聯動板和觸發軸二移動，觸發軸二觸發傳感器二，有利于自動判斷碰撞情況的發生，減少刀架處損傷的情況，通過防護板一和防護板二均可觸發相應的傳感器一和傳感器二，進而刀架在移動時，提高使用的安全性。

技術特征：

1.一種用于立式車床的刀架防撞裝置，其特征在于：包括側向防護組件、底部防護組件和刀支撐組件；

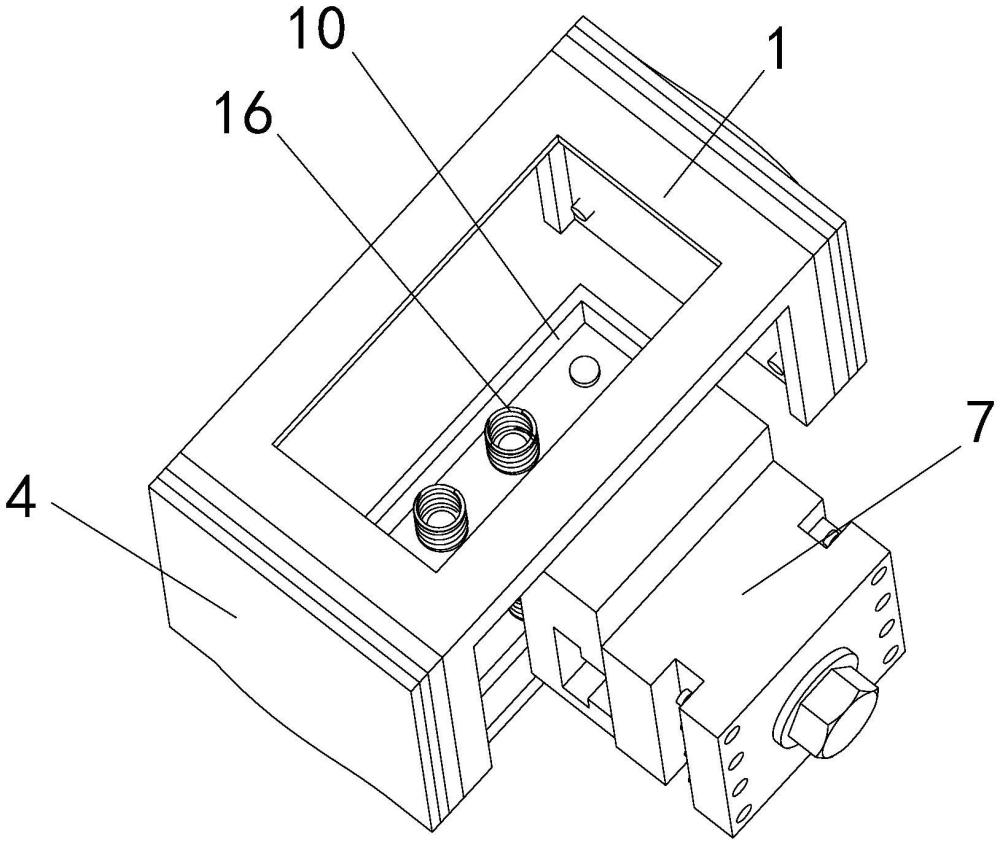

2.根據權利要求1所述的一種用于立式車床的刀架防撞裝置，其特征在于：刀支撐組件包括定位座(7)、支撐座(8)和車刀(9)，防護架(1)套裝在支撐座(8)外部，支撐座(8)和立式車床的移動端連接，定位座(7)上設置有t型塊，支撐座(8)上設置有和定位座(7)上t型塊相對應的t型槽，定位座(7)上設置有用于安裝車刀(9)的槽，定位座(7)上連接有多個用于限制住車刀(9)位置的螺釘。

3.根據權利要求1所述的一種用于立式車床的刀架防撞裝置，其特征在于：所述側向防護組件還包括延伸支撐環(2)和柔墊(3)，延伸支撐環(2)連接在防護架(1)上，防護板一(4)和延伸支撐環(2)通過柔墊(3)連接，柔墊(3)具有彈性，延伸支撐環(2)上設置有和觸發軸一(5)相對應的限位孔。

4.根據權利要求1所述的一種用于立式車床的刀架防撞裝置，其特征在于：所述底部防護組件還包括定位軸(11)，防護板二(12)上連接有若干定位軸(11)，定位軸(11)呈平行設置，定位軸(11)穿過支撐盒(10)的側壁，聯動板(13)位于支撐盒(10)內部，聯動板(13)和各定位軸(11)連接。

5.根據權利要求1所述的一種用于立式車床的刀架防撞裝置，其特征在于：所述底部防護組件還包括彈簧(16)，支撐盒(10)內部設置有若干彈簧(16)，彈簧(16)和聯動板(13)一端連接，彈簧(16)位于聯動板(13)上和定位軸(11)相背的一端。

6.根據權利要求1所述的一種用于立式車床的刀架防撞裝置，其特征在于：防護板一(4)自由端呈圓頂狀。

技術總結
本技術涉及立式車床技術領域，具體為一種用于立式車床的刀架防撞裝置，包括側向防護組件、底部防護組件和刀支撐組件，側向防護組件包括防護架、防護板一、觸發軸一和傳感器一，防護架上連接有若干防護板一，防護板一上連接有若干觸發軸一，防護板一具有彈性，防護架上連接有若干傳感器一，觸發軸一和傳感器一相對設置，底部防護組件包括支撐盒、防護板二、聯動板、觸發軸二和傳感器二，支撐盒內部設置有聯動板，聯動板和防護板二連接，防護板二位于支撐盒外部，聯動板上安裝有若干觸發軸二，傳感器二和支撐盒連接，觸發軸二能觸發傳感器二，本技術具有有利于自動判斷碰撞情況的發生，減少刀架處損傷的情況，提高使用的安全性的效果。

技術研發人員：米玉章,林盛,邢東利,王亞軍
受保護的技術使用者：河北保爾科技發展有限公司
技術研發日：20240708
技術公布日：2025/4/28
