本技術涉及治具設備，具體為一種設有壓料構件的鋁制散熱片加工治具。

背景技術：

1、散熱片是一種給電器中的易發熱電子元件散熱的裝置，多由鋁合金，黃銅或青銅做成板狀，片狀，多片狀等，現有的一些電子產品，如智能充電器，對于內部散熱的要求較高，往往需要將其中的功率晶體管元件直接鎖裝在散熱片上以對其進行散熱。

2、公開號cn220637828u公開了一種用于散熱片加工的治具，通過在治具平臺下方設置的頂升機構，利用凸輪帶動升降臺上下往復運動，使頂針通過定位槽底部的頂出孔將定位槽內加工好的散熱片頂出，提高了散熱片取出的效率，并且不容易造成晶體管元件受到損傷；通過設置的拉簧拉桿結構，可以輕松地對凸輪的轉動進行控制，調節頂針頂出散熱片的速度，使操作更加靈活，但是該專利在實際使用過程中還存在以下問題：

3、雖然該一種用于散熱片加工的治具通過凸輪帶動升降臺上下往復運動使頂針通過定位槽底部的頂出孔將定位槽內加工好的散熱片頂出，提高了散熱片取出的效率，但是散熱片在定位槽內的位置并未限位，在對散熱片進行加工時容易出現晃動的現象，從而影響散熱片的制作。

4、提出了一種設有壓料構件的鋁制散熱片加工治具，以便于解決上述中提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種設有壓料構件的鋁制散熱片加工治具，以解決上述背景技術提出的目前通過凸輪帶動升降臺上下往復運動使頂針通過定位槽底部的頂出孔將定位槽內加工好的散熱片頂出，提高了散熱片取出的效率，但是散熱片在定位槽內的位置并未限位，在對散熱片進行加工時容易出現晃動的現象，從而影響散熱片的制作的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種設有壓料構件的鋁制散熱片加工治具，包括壓料機構，以及安裝于壓料機構頂面的固定框；

3、所述壓料機構的下方設置有固定機構，且固定機構的頂部固定連接于治具本體的底端；

4、還包括：

5、所述壓料機構包括治具本體，所述治具本體頂部中心位置的兩側與固定框固定連接，所述固定框內部的兩端對稱轉動連接有梯形塊，所述梯形塊頂部的一側螺紋連接有夾緊塊，所述梯形塊靠近夾緊塊的下方設置有彈簧塊；

6、其中，治具本體靠近固定框的兩側均開設有凹槽，所述凹槽的內部貼合連接有工件，所述工件的一側貼合連接有固定塊，所述固定塊的底部與治具本體固定連接，所述治具本體靠近凹槽的底部固定連接有吸氣管；

7、其中，治具本體靠近固定框的正下方固定連接有控制塊，所述控制塊的內部開設有限位槽，所述限位槽內部的底端固定連接有第一彈簧，所述第一彈簧的頂端固定連接有活動塊。

8、優選的，所述活動塊的外側與控制塊滑動連接，所述活動塊底部的外側卡合連接有第一密封圈，所述控制塊底部的一端固定連接有第一進氣管。

9、優選的，所述控制塊靠近第一進氣管的上方固定連接有第二進氣管，所述活動塊靠近第一密封圈上方外側卡合連接有第二密封圈。

10、優選的，所述活動塊的頂部固定連接有連接桿，所述連接桿的頂端貫穿治具本體并固定連接有三角塊，所述三角塊的兩側與梯形塊貼合連接。

11、優選的，所述固定機構包括工作臺，所述工作臺頂部的中心位置貼合連接有工型支撐塊，所述工型支撐塊的頂端與治具本體固定連接，所述工型支撐塊底部的左右兩端均設置有螺栓。

12、優選的，所述螺栓頂部的外側螺紋連接有螺母，所述螺栓靠近螺母的下方套設有墊片，所述螺栓的內部開設有通孔，所述通孔的內部滑動連接有推桿。

13、優選的，所述推桿底部的兩側對稱固定連接有第二彈簧，所述推桿靠近第二彈簧的上方卡合連接有擋桿，所述擋桿的一端與工作臺貼合連接，所述擋桿的另一端轉動連接有限位柱，所述限位柱的前后兩端均與螺栓固定連接。

14、與現有技術相比，本實用新型的有益效果是：該一種設有壓料構件的鋁制散熱片加工治具，通過設置壓料機構能夠快速對工件進行壓緊定位，通過設置固定機構能夠快速對治具本體的位置進行固定，其具體內容如下：

15、1.通過設置壓料機構能夠快速對工件進行壓緊定位，通過氣泵將凹槽內的空氣抽出使工件與治具本體之間形成真空帶，從而對工件進行初步定位，通過氣泵往第一進氣管充氣，從而帶動活動塊在限位槽內向上移動，即可帶動連接桿與三角塊向上移動，利用三角塊與梯形塊之間的配合，從而帶動梯形塊圍繞固定框轉動并與工件緊密貼合，即可對工件進行二次定位；

16、2.通過設置固定機構能夠快速對治具本體的位置進行固定，通過轉動螺母，利用螺母與螺栓之間的螺紋作用，從而使墊片與工作臺緊密貼合，利用擋桿與螺母之間的配合，能夠快速將工型支撐塊固定在工作臺的表面，通過按壓推桿帶動彈簧壓縮，同時利用擋桿與推桿之間的嚙合作用，從而帶動擋桿圍繞限位柱轉動，即可解除擋桿對工型支撐塊的限位，從而便于治具本體的更換。

技術特征：

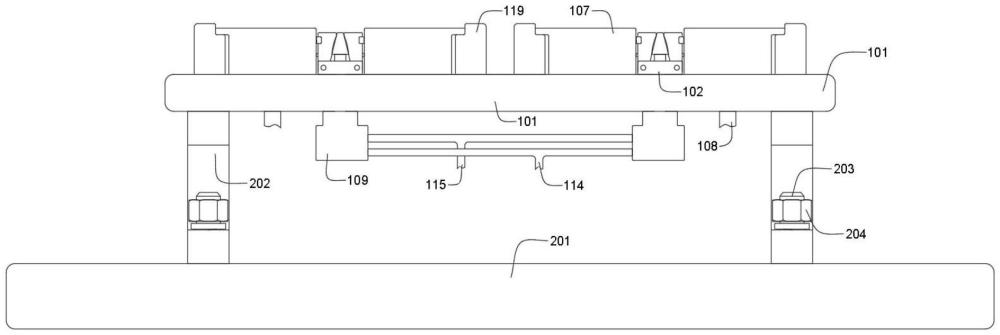

1.一種設有壓料構件的鋁制散熱片加工治具，包括壓料機構(1)，以及安裝于壓料機構(1)頂面的固定框(102)；

2.根據權利要求1所述的一種設有壓料構件的鋁制散熱片加工治具，其特征在于：所述活動塊(112)的外側與控制塊(109)滑動連接，所述活動塊(112)底部的外側卡合連接有第一密封圈(113)，所述控制塊(109)底部的一端固定連接有第一進氣管(114)。

3.根據權利要求2所述的一種設有壓料構件的鋁制散熱片加工治具，其特征在于：所述控制塊(109)靠近第一進氣管(114)的上方固定連接有第二進氣管(115)，所述活動塊(112)靠近第一密封圈(113)上方外側卡合連接有第二密封圈(116)。

4.根據權利要求3所述的一種設有壓料構件的鋁制散熱片加工治具，其特征在于：所述活動塊(112)的頂部固定連接有連接桿(117)，所述連接桿(117)的頂端貫穿治具本體(101)并固定連接有三角塊(118)，所述三角塊(118)的兩側與梯形塊(103)貼合連接。

5.根據權利要求1所述的一種設有壓料構件的鋁制散熱片加工治具，其特征在于：所述固定機構(2)包括工作臺(201)，所述工作臺(201)頂部的中心位置貼合連接有工型支撐塊(202)，所述工型支撐塊(202)的頂端與治具本體(101)固定連接，所述工型支撐塊(202)底部的左右兩端均設置有螺栓(203)。

6.根據權利要求5所述的一種設有壓料構件的鋁制散熱片加工治具，其特征在于：所述螺栓(203)頂部的外側螺紋連接有螺母(204)，所述螺栓(203)靠近螺母(204)的下方套設有墊片(205)，所述螺栓(203)的內部開設有通孔(206)，所述通孔(206)的內部滑動連接有推桿(207)。

7.根據權利要求6所述的一種設有壓料構件的鋁制散熱片加工治具，其特征在于：所述推桿(207)底部的兩側對稱固定連接有第二彈簧(208)，所述推桿(207)靠近第二彈簧(208)的上方卡合連接有擋桿(209)，所述擋桿(209)的一端與工作臺(201)貼合連接，所述擋桿(209)的另一端轉動連接有限位柱(210)，所述限位柱(210)的前后兩端均與螺栓(203)固定連接。

技術總結
本技術公開了一種設有壓料構件的鋁制散熱片加工治具，包括壓料機構，以及安裝于壓料機構頂面的固定框；所述壓料機構的下方設置有固定機構，且固定機構的頂部固定連接于治具本體的底端；還包括：所述壓料機構包括治具本體，所述治具本體頂部中心位置的兩側與固定框固定連接，所述固定框內部的兩端對稱轉動連接有梯形塊，所述梯形塊頂部的一側螺紋連接有夾緊塊，所述梯形塊靠近夾緊塊的下方設置有彈簧塊；其中，治具本體靠近固定框的兩側均開設有凹槽，所述凹槽的內部貼合連接有工件，所述工件的一側貼合連接有固定塊，所述固定塊的底部與治具本體固定連接，通過設置壓料機構能夠快速對工件進行壓緊定位。

技術研發人員：向明超,張傳昭,向君,徐仲波
受保護的技術使用者：東莞市昱昇電子科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
