本技術涉及拉伸機領域，更具體地說，它涉及一種拉伸機的安全防護結構。

背景技術：

1、拉伸機是一種在工業生產中廣泛應用的設備，主要用于對金屬材料、塑料、橡膠等進行拉伸加工。它通過施加拉力，使材料沿軸向伸長，從而改變材料的形狀、尺寸和性能。拉伸機通常由機身、拉伸油缸、夾頭、控制系統等部分組成。機身提供穩定的支撐結構，拉伸油缸產生強大的拉伸力，夾頭則牢固地夾持住材料的兩端。控制系統精確調節拉伸的速度、行程和拉力大小，以滿足不同材料和加工要求。拉伸機能夠提高材料的強度和韌性，改善其內部組織結構，廣泛應用于制造航空航天零部件、汽車配件、絞龍螺旋體生產等領域。

2、拉伸機在對材料進行拉伸過程中可能會有材料碎片、油污等飛濺出來，對操作人員的眼睛、面部等造成傷害，因此需要通過防護結構進行防護。

3、目前常用的防護結構是由升降機構配合擋板形成的，在加工之前，需要工作人員控制升降機構上的電機將擋板的升起，以將加工部位遮擋住，從而在加工時進行安全防護，加工完成后，再控制擋板的下降，將加工部位打開，進行上下料操作，操作較為麻煩，而且需要通過額外的電機來驅動升降機構，使用成本較高。

4、因此，為了解決上述技術問題本申請?zhí)岢鲆环N拉伸機的安全防護結構。

技術實現思路

1、針對現有技術存在的不足，本實用新型的目的在于提供一種拉伸機的安全防護結構。

2、為實現上述目的，本實用新型提供了如下技術方案：一種拉伸機的安全防護結構，包括對結構進行支撐的底座，所述底座頂端通過支撐板固定連接有傳動組件，其傳動部位與拉伸機的升降端相連接，在其升降端上下移動時，會通過傳動組件帶動擋板向相反方向移動，所述擋板位于拉伸機的表面，在拉伸機升降端向下移動進行加工時，擋板會向上移動，即對加工部位進行遮擋，反之，在拉伸機升降端向上移動進行復位時，擋板就會向下移動，將加工部位打開。

3、優選地，所述傳動組件包括固定在支撐板頂部的n形板a，以及與n形板a之間相互固定的n形板b，所述n形板a內表面一側通過軸承轉動連接有普通齒輪，所述普通齒輪的外側壁上嚙合連接有齒板，所述齒板表面通過安裝板與拉伸機的升降端的側部相固定，所述n形板a的內表面另一側通過軸承轉動連接有大錐齒輪，且大錐齒輪與普通齒輪之間通過連接桿相固定，所述大錐齒輪的外側壁上嚙合連接有軸向與支撐板平行的小錐齒輪。

4、優選地，所述小錐齒輪的底部固定連接有外側壁上與桿套螺紋連接的往復絲桿，所述小錐齒輪的背部和往復絲桿的末端均通過軸承與n形板b內表面轉動連接，所述n形板b內表面上還安裝有限制桿套上下移動的軌道部件，所述桿套的表面與擋板相連接。

5、優選地，所述桿套與擋板之間可拆卸連接，方便對擋板進行更換。

6、優選地，所述桿套的表面固定連接有凹槽座，所述擋板的側端通過橫板與連接塊相固定，所述連接塊的表面開設有多個供螺絲安裝的螺孔，所述凹槽座的表面開設有多個供螺絲穿過的通孔，先限位后固定的方式，更加利于工作人員操作。

7、優選地，所述底座為鑄鋼材料制成，鑄鋼的密度比鑄鐵更高，強度也更大，相應的重量通常也更重，能穩定對結構進行支撐。

8、優選地，所述軌道部件包括固定在n形板b內表面上的導軌，所述桿套的一側通過滑塊滑動連接在導軌內維持桿套的上下直線移動。

9、與現有技術相比，本實用新型具備以下有益效果：

10、1、本實用新型拉伸機升降端向下移動進行加工時，擋板會向上移動，即對加工部位進行遮擋，避免工作人員受到傷害，起到安全防護的作用，反之，在拉伸機升降端向上移動進行復位時，擋板就會向下移動，將加工部位打開，方便工作人員上下料，這樣不需要控制升降，減輕工作人員負擔，而且不需要額外使用電機，降低成本，以解決背景技術中加工之前，需要工作人員控制擋板的升降，操作較為麻煩，使用成本較高的問題，而且需要通過額外的電機來驅動升降機構，使用成本較高的問題；

11、2、本實用新型將連接板插入凹槽座中進行限位，插入完成后，連接塊上的螺孔和凹槽座上的通孔正好對齊，即可通過螺絲穿過通孔再順時針轉動安裝進螺孔中，從而完成凹槽座與連接塊的固定，也就將擋板與絲桿進行連接，反轉，拆卸下螺絲，再將連接塊從凹槽座中拔出，即可實現擋板與桿套之間的拆裝，這樣先限位后固定的方式，方便工作人員快速找到固定部位，從而利于工作人員操作。

技術特征：

1.一種拉伸機的安全防護結構，包括對結構進行支撐的底座（1），其特征在于：所述底座（1）頂端通過支撐板（9）固定連接有傳動組件（2），其傳動部位與拉伸機的升降端相連接，在其升降端上下移動時，會通過傳動組件（2）帶動擋板（3）向相反方向移動，所述擋板（3）位于拉伸機的表面，在拉伸機升降端向下移動進行加工時，擋板（3）會向上移動，即對加工部位進行遮擋，反之，在拉伸機升降端向上移動進行復位時，擋板（3）就會向下移動，將加工部位打開。

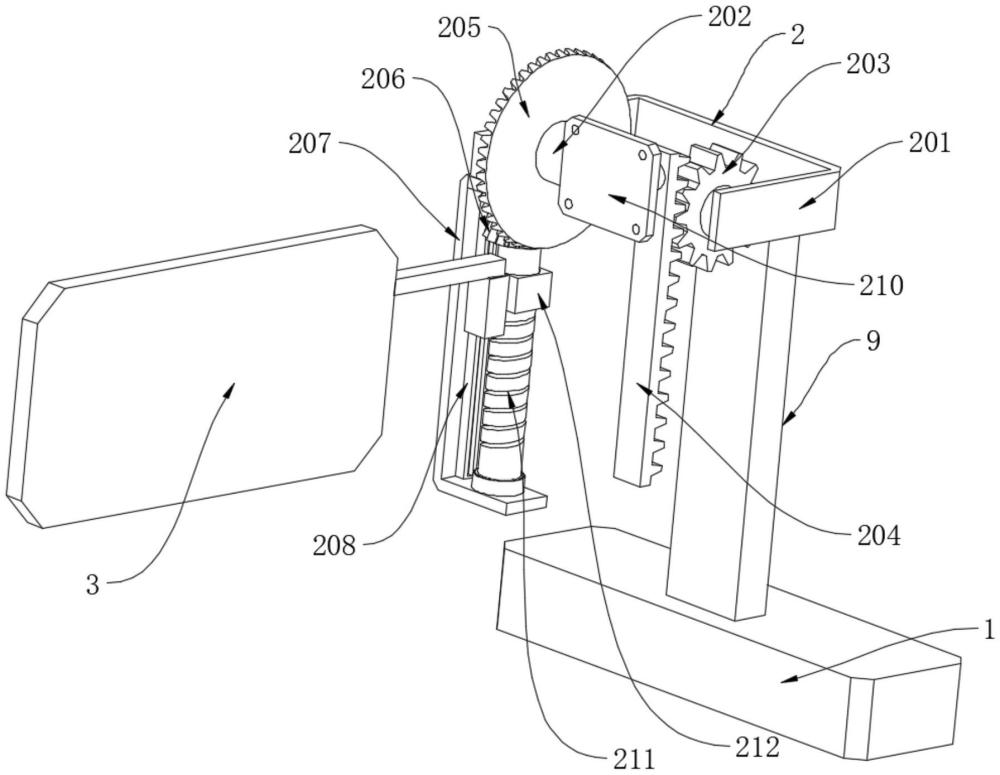

2.根據權利要求1所述的一種拉伸機的安全防護結構，其特征在于：所述傳動組件（2）包括固定在支撐板（9）頂部的n形板a（201），以及與n形板a（201）之間相互固定的n形板b（207），所述n形板a（201）內表面一側通過軸承轉動連接有普通齒輪（203），所述普通齒輪（203）的外側壁上嚙合連接有齒板（204），所述齒板（204）表面通過安裝板（210）與拉伸機的升降端的側部相固定，所述n形板a（201）的內表面另一側通過軸承轉動連接有大錐齒輪（205），且大錐齒輪（205）與普通齒輪（203）之間通過連接桿（202）相固定，所述大錐齒輪（205）的外側壁上嚙合連接有軸向與支撐板（9）平行的小錐齒輪（206）。

3.根據權利要求2所述的一種拉伸機的安全防護結構，其特征在于：所述小錐齒輪（206）的底部固定連接有外側壁上與桿套（212）螺紋連接的絲桿（211），所述小錐齒輪（206）的背部和絲桿（211）的末端均通過軸承與n形板b（207）內表面轉動連接，所述n形板b（207）內表面上還安裝有限制桿套（212）上下移動的軌道部件，所述桿套（212）的表面與擋板（3）相連接。

4.根據權利要求3所述的一種拉伸機的安全防護結構，其特征在于：所述桿套（212）與擋板（3）之間可拆卸連接。

5.根據權利要求4所述的一種拉伸機的安全防護結構，其特征在于：所述桿套（212）的表面固定連接有凹槽座（4），所述擋板（3）的側端通過橫板（5）與連接塊（6）相固定，所述連接塊（6）的表面開設有多個供螺絲安裝的螺孔（7），所述凹槽座（4）的表面開設有多個供螺絲穿過的通孔（8）。

6.根據權利要求4所述的一種拉伸機的安全防護結構，其特征在于：所述底座（1）為鑄鋼材料制成。

7.根據權利要求3所述的一種拉伸機的安全防護結構，其特征在于：所述軌道部件包括固定在n形板b（207）內表面上的導軌（208），所述桿套（212）的一側通過滑塊（209）滑動連接在導軌（208）內。

技術總結
本技術公開了一種拉伸機的安全防護結構，涉及拉伸機領域，其技術方案要點是：包括對結構進行支撐的底座，所述底座頂端通過支撐板固定連接有傳動組件，其傳動部位與拉伸機的升降端相連接，在其升降端上下移動時，會通過傳動組件帶動擋板向相反方向移動，所述擋板位于拉伸機的表面，在拉伸機升降端向下移動進行加工時，擋板會向上移動，即對加工部位進行遮擋，反之，在拉伸機升降端向上移動進行復位時，擋板就會向下移動，將加工部位打開，效果是不需要控制升降，減輕工作人員負擔，而且不需要額外使用電機，降低成本。

技術研發人員：李悅,尹銳
受保護的技術使用者：鎮江市邦禾螺旋制造有限公司
技術研發日：20240704
技術公布日：2025/4/28
