本技術屬于鋼筋焊接輔助裝置，具體涉及一種鋼筋頭熔接裝置。

背景技術：

1、鋼筋是一種常見的工業材料，常用于機械、建筑等領域，其中鋼筋龍骨就是基建中常見的支撐架構。制作鋼筋龍骨時需要將鋼筋從線卷上拉出并通過拉直機拉直，再由制作人員將鋼筋制成鋼筋龍骨。為保持制作過程中的連貫性，鋼筋要求連續輸送，但是鋼筋長度一定，當一端鋼筋向前送至末端時，則需要將下一鋼筋的前端與之末端焊接。傳統的工藝是采用人工焊接，焊接效率和質量因人而異，導致有時焊接時間長，影響生產效率，同時焊接質量得不到保證，容易出現焊接部位斷裂等問題，影響鋼筋龍骨質量；目前多采用高溫熔接設備進行鋼筋頭熔接，其優勢是高溫使得鋼筋頭熔化程度較高，鋼兩段連接穩固，但是需要人工握持兩段鋼筋頭直至冷卻熔接，這造成了人力的浪費，同時也給手握鋼筋的操作人員帶來一定的安全隱患，同時一旦人手?jǐn)D壓兩段鋼筋頭的力度不足，或是抖動，還會影響熔接質量。

技術實現思路

1、本實用新型的目的在于針對現有技術中，人工焊接鋼筋效率低，質量不穩定，熔接設備需要人工握持鋼筋，帶來安全隱患，以及手抖或細微動作影響熔接質量等問題，提出一種鋼筋頭熔接裝置。本裝置能夠在使用熔接設備時夾緊兩組鋼筋，無需人工手持，效率高，完成質量好，且不會造成安全隱患。

2、為了實現上述目的，本實用新型采用了以下技術方案：

3、一種鋼筋頭熔接裝置，包括焊接機及焊接夾具；所述焊接夾具設置在焊接機上；所述焊接夾具包括中部連接座、頭部連接座及尾部連接座；所述中部連接座與頭部連接座之間設有鋼筋頭固定座ⅰ及鋼筋頭固定座ⅱ；所述鋼筋頭固定座ⅰ與頭部連接座固定連接；所述鋼筋頭固定座ⅱ抵在中部連接座上并與鋼筋頭固定座ⅰ對應；所述鋼筋頭固定座ⅰ及鋼筋頭固定座ⅱ均為三面包圍一側開口的“c”字形結構；在所述鋼筋頭固定座ⅰ及鋼筋頭固定座ⅱ的頂部均通過螺紋連接的形式穿過一組壓夾螺桿；所述壓夾螺桿的前端設有活動壓夾塊；在所述鋼筋頭固定座ⅰ及鋼筋頭固定座ⅱ的開口內分別設有一組與活動壓夾塊對應的固定壓夾塊；所述鋼筋頭固定座ⅱ連有拉桿；所述中部連接座上設有通槽ⅰ，所述尾部連接座上設有通槽ⅱ；所述拉桿穿過通槽ⅰ并穿入通槽ⅱ內；所述拉桿在通槽ⅱ內鉸接有拉把；所述拉把與尾部連接座鉸接；所述中部連接座與尾部連接座之間設有彈簧。

4、所述焊接機為常見的熔接類焊接設備，能夠使金屬熔化用于焊接；所述鋼筋頭固定座ⅰ固定不動；所述鋼筋頭固定座ⅱ可與中部連接座一起移動；所述鋼筋頭固定座ⅰ及鋼筋頭固定座ⅱ的開口位置可以分別放入一組鋼筋，并通過所述活動壓夾塊與固定壓夾塊一起固定；放入的鋼筋應為經過焊接機熱熔后的鋼筋，放入時可以一條鋼筋伸出一定長度，使得兩組所述鋼筋重疊接觸，便于連接；所述壓夾螺桿旋轉后帶動活動壓夾塊上下移動，可配合所述固定壓夾塊松開和夾緊鋼筋；擺動所述拉把，此時所述拉繞其與尾部連接座的鉸接位置旋轉，前端將所述拉桿連同鋼筋頭固定座ⅱ拉扯使其遠離鋼筋頭固定座ⅰ，此時所述中部連接座也向尾部連接座方向移動；隨后即可在鋼筋頭固定座ⅰ及鋼筋頭固定座ⅱ上裝夾經過熱熔的鋼筋頭；松手后所述彈簧將尾部連接座連同鋼筋頭固定座ⅱ一起推回，使得裝夾在所述鋼筋頭固定座ⅱ上的鋼筋頭與裝夾在鋼筋頭固定座ⅰ上的鋼筋頭緊密接觸，數秒后完成兩段鋼筋頭的焊接。

5、作為進一步的技術改進，還包括導向柱；兩組所述導向柱的一端與頭部連接座連接，中部穿過所述中部連接座，另一端與所述尾部連接座連接。所述導向柱起到連接和導向作用，使得所述中部連接座沿導向柱移動。

6、作為進一步的技術改進，所述拉把的前端設有彎折連接部；所述彎折連接部的前端與拉桿鉸接，中部與所述尾部連接座鉸接，尾部與所述拉把連接。所述彎折連接部彎曲后再連接拉桿，利于轉動所述拉把就能更大幅度的拉出拉桿。

7、作為進一步的技術改進，所述壓夾螺桿的頂部鉸接有螺桿把手。所述螺桿把手用于轉動壓夾螺桿。

8、作為進一步的技術改進，所述鋼筋頭固定座ⅰ及鋼筋頭固定座ⅱ的頂部均設有螺桿座；所述螺桿座上設有螺孔；所述壓夾螺桿匹配穿過螺桿座上的螺孔。

9、作為進一步的技術改進，所述固定壓夾塊上設有鋼筋放置槽。所述鋼筋放置槽用于放置鋼筋。

10、作為進一步的技術改進，所述焊接機設有焊槍。所述焊槍為焊接機的工作部，用于產生高溫，焊接鋼筋。

11、以上所述的一種鋼筋頭熔接裝置的使用方法：

12、使用時擺動拉把，使得拉桿將鋼筋頭固定座ⅱ及中部連接座向尾部連接座方向移動，此時彈簧壓縮；鋼筋頭固定座ⅱ與鋼筋頭固定座ⅰ分開，轉動壓夾螺桿，將活動壓夾塊升起；通過焊接機將待焊接的兩組鋼筋頭加熱至半熔，使得鋼筋頭達到合適焊接的狀態；隨后將兩組鋼筋頭分別放置在鋼筋頭固定座ⅰ與鋼筋頭固定座ⅱ的固定壓夾塊上；旋轉壓夾螺桿，將活動壓夾塊向下壓，使得活動壓夾塊與相應的固定壓夾塊共同夾緊鋼筋頭；隨后放開拉把，彈簧將中部連接座及鋼筋頭固定座ⅱ推出，使得鋼筋頭固定座ⅱ壓住鋼筋頭固定座ⅰ，讓分別夾在鋼筋頭固定座ⅰ與鋼筋頭固定座ⅱ上的鋼筋接觸，并在彈簧作用下保持一定壓力一段適合的時間；此時即能將兩端鋼筋頭穩固熔接固定；最后轉動壓夾螺桿，升起活動壓夾塊，即可取下焊接在一起的鋼筋。

13、本實用新型技術方案具有以下有益效果：

14、1.本實用新型裝置通過鋼筋頭固定座ⅰ與鋼筋頭固定座ⅱ能夠分別裝夾一條被焊接機半熔的鋼筋，并通過彈簧壓緊，使得兩條鋼筋緊密接觸并熔接在一起，保證熔接效果，且無需人力持續握持，減少了人力，也消除了手持被燙傷的安全隱患。

15、2.本實用新型的拉把通過彎折連接部與拉桿鉸接，同時彎折連接部中部又與尾部連接座鉸接，使得拉桿連同鋼筋頭固定座ⅱ能夠輕松被擺動的拉把帶出，結構簡單，效果好。

技術特征：

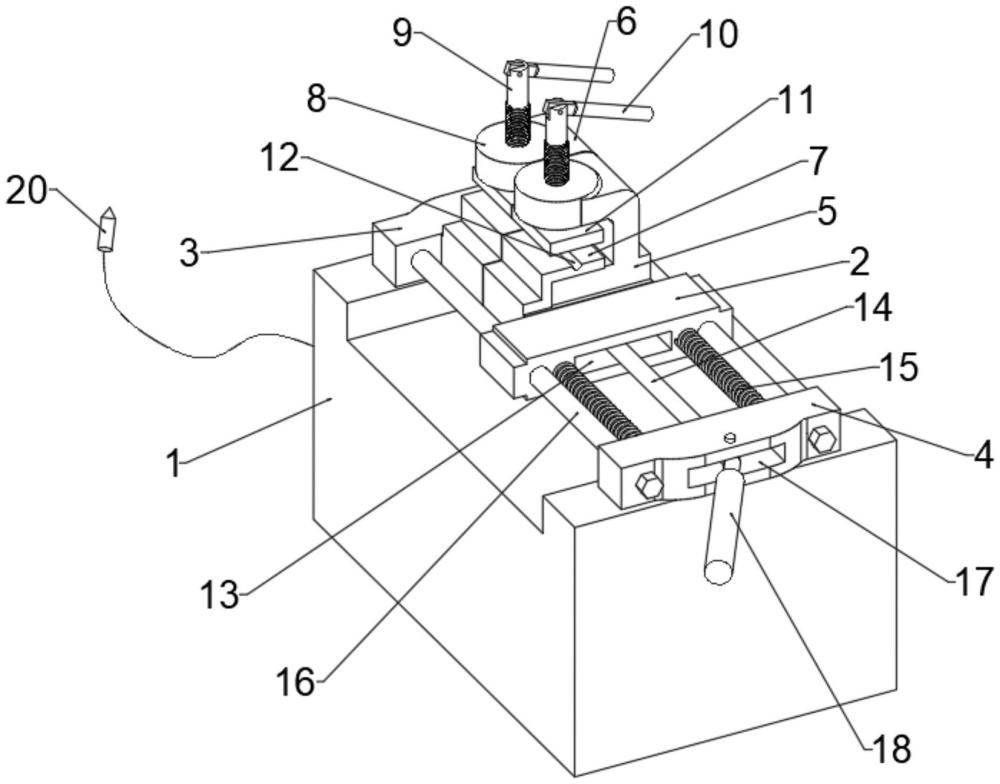

1.一種鋼筋頭熔接裝置，其特征在于：包括焊接機(1)及焊接夾具；所述焊接夾具設置在焊接機(1)上；所述焊接夾具包括中部連接座(2)、頭部連接座(3)及尾部連接座(4)；所述中部連接座(2)與頭部連接座(3)之間設有鋼筋頭固定座ⅰ(5)及鋼筋頭固定座ⅱ(6)；所述鋼筋頭固定座ⅰ(5)與頭部連接座(3)固定連接；所述鋼筋頭固定座ⅱ(6)抵在中部連接座(2)上并與鋼筋頭固定座ⅰ(5)對應；

2.根據權利要求1所述的鋼筋頭熔接裝置，其特征在于：還包括導向柱(16)；兩組所述導向柱(16)的一端與頭部連接座(3)連接，中部穿過所述中部連接座(2)，另一端與所述尾部連接座(4)連接。

3.根據權利要求1所述的鋼筋頭熔接裝置，其特征在于：所述拉把(18)的前端設有彎折連接部(19)；所述彎折連接部(19)的前端與拉桿(14)鉸接，中部與所述尾部連接座(4)鉸接，尾部與所述拉把(18)連接。

4.根據權利要求1所述的鋼筋頭熔接裝置，其特征在于：所述壓夾螺桿(9)的頂部鉸接有螺桿把手(10)。

5.根據權利要求1所述的鋼筋頭熔接裝置，其特征在于：所述鋼筋頭固定座ⅰ(5)及鋼筋頭固定座ⅱ(6)的頂部均設有螺桿座(8)；所述螺桿座(8)上設有螺孔；所述壓夾螺桿(9)匹配穿過螺桿座(8)上的螺孔。

6.根據權利要求1所述的鋼筋頭熔接裝置，其特征在于：所述固定壓夾塊(7)上設有鋼筋放置槽(12)。

7.根據權利要求1所述的鋼筋頭熔接裝置，其特征在于：所述焊接機(1)設有焊槍(20)。

技術總結
本技術公開了一種鋼筋頭熔接裝置，包括焊接機及焊接夾具；焊接夾具包括中部連接座、頭部連接座及尾部連接座；中部連接座與頭部連接座之間設有鋼筋頭固定座Ⅰ及鋼筋頭固定座Ⅱ；鋼筋頭固定座Ⅰ與頭部連接座連接；鋼筋頭固定座Ⅱ抵在中部連接座上；在鋼筋頭固定座Ⅰ及鋼筋頭固定座Ⅱ的頂部均穿過一組壓夾螺桿；壓夾螺桿前端設有活動壓夾塊；在鋼筋頭固定座Ⅰ及鋼筋頭固定座Ⅱ內分別設有一組固定壓夾塊；鋼筋頭固定座Ⅱ連有拉桿；拉桿穿過中部連接座及尾部連接座并鉸接有拉把；拉把與尾部連接座鉸接；中部連接座與尾部連接座之間設有彈簧。本裝置能夠在使用熔接設備時夾緊兩組鋼筋，無需人工手持，效率高，完成質量好，且不會造成安全隱患。

技術研發人員：冀迎春
受保護的技術使用者：廣西三正重工集團有限公司
技術研發日：20240708
技術公布日：2025/4/28
