本技術涉及墊片加工，特別是一種墊片裁圓機。

背景技術：

1、墊片是兩個物體之間的機械密封，通常用以防止兩個物體之間受到壓力、腐蝕、和管路自然地熱脹冷縮泄漏，墊片在機器上加工時材料（銅片或者是其他材料）被送進機器內，經過機器的擠壓被裁切成墊片，但是裁切好的墊片會落在機器的臺面上，堆積的多了還會散落到地面上，甚至容易卡到機器內，影響機器的正常工作，后續還需要用戶手動收集散落的墊片，工作量大，工作強度高，好容易被機器傷到，工作安全性低。

2、針對上述問題，本實用新型進行改進。

技術實現思路

1、本實用新型提出一種墊片裁圓機，解決了現有技術中使用過程中存在的上述問題。

2、本實用新型的技術方案是這樣實現的：一種墊片裁圓機，包括機架，所述機架頂部的兩側均固定安裝有固定套，所述固定套的內部滑動安裝有滑動塊，兩個滑動塊之間固定連接有壓切環，所述固定套內腔的底部固定連接有彈簧，所述彈簧的頂端固定連接在滑動塊上，所述固定套的內部固定連接有位于彈簧外側的阻擋件，所述阻擋件與滑動塊相適配，所述機架的內側固定安裝有位于壓切環正下方的送料裝置，所述機架的頂部架設有壓切機構。

3、本實用新型如上所述的用于墊片裁圓機，進一步：所述機架的頂部可拆卸安裝有位于壓切機構內側的安裝架，所述安裝架內側的兩端均轉動安裝有轉動件，兩個轉動件通過傳送帶傳動連接。

4、本實用新型如上所述的用于墊片裁圓機，進一步：所述安裝架兩側的兩端均固定連接有固定架，所述安裝架的兩側均設置有調節擋板，所述調節擋板一側的兩端均貫穿設置有調節插銷，所述調節插銷的一端貫穿至固定架的一側。

5、本實用新型如上所述的用于墊片裁圓機，進一步：所述固定架的頂部貫穿設置有定位插銷，所述調節插銷的頂部開設有均勻分布的插槽。

6、本實用新型如上所述的用于墊片裁圓機，進一步：所述安裝架的兩側均固定安裝有輔助器，所述輔助器的內部轉動安裝有等間距分布的滾輪。

7、本實用新型如上所述的用于墊片裁圓機，進一步：所述壓切機構包括固定安裝在機架上且位于固定套外側的支架，所述安裝架和調節擋板位于支架的內側。

8、本實用新型如上所述的用于墊片裁圓機，進一步：所述支架的頂部固定安裝有液壓缸，所述液壓缸的輸出端貫穿至支架的內側并固定安裝有位于壓切環正上方的壓切刀。

9、綜上所述，本實用新型的有益效果在于：

10、1、本實用新型采用可以自動加工、自動收料的結構設計，墊片在被加工好后，會落到送出結構上并被送出收集，使得加工好的墊片不會散亂在機器上，墊片不會卡進機器內，也不用手動收集，提高墊片的加工效率，提高墊片加工工作的安全性，為用戶的工作使用提供便捷。

11、2、本實用新型通過安裝架、轉動件和傳送帶的設置，安裝架、轉動件和傳送帶組成輸送裝置，用來傳送材料，材料放到兩個傳送帶上被送到壓切環的正上方，實現壓切刀和壓切環對材料的加工，為用戶的工作使用提供便捷。

12、3、本實用新型通過固定架、調節擋板和調節插銷的設置，根據材料的寬度可以向外調節調節擋板的位置，從而滿足墊片原料的加工工作，實現對原料的限位，避免材料偏移滑落，為用戶的工作使用提供便捷。

13、4、本實用新型通過定位插銷和插槽的設置，定位插銷是可以插接在對應的插槽內的，進而便能夠將調節插銷定位在合適的位置，從而保證調節擋板調節后的穩定性。

14、5、本實用新型通過輔助器的設置，輔助器的內部安裝了滾輪，滾輪和輔助器組成了助力組件，在墊片原材料輸送時可以為其提供助力，減少材料與傳送帶的摩擦力，提高材料輸送的流暢性，為用戶的工作使用提供便捷。

15、6、本實用新型通過壓切機構的設置，在工作時，液壓缸啟動工作然后帶動壓切刀下移，從而對從支架內盒傳送帶上經過的材料進行加工，最后壓切刀與壓切環配合將材料加工成墊片，最后落到送料裝置上被送出，提高墊片加工的效率，為用戶的工作使用提供便捷。

技術特征：

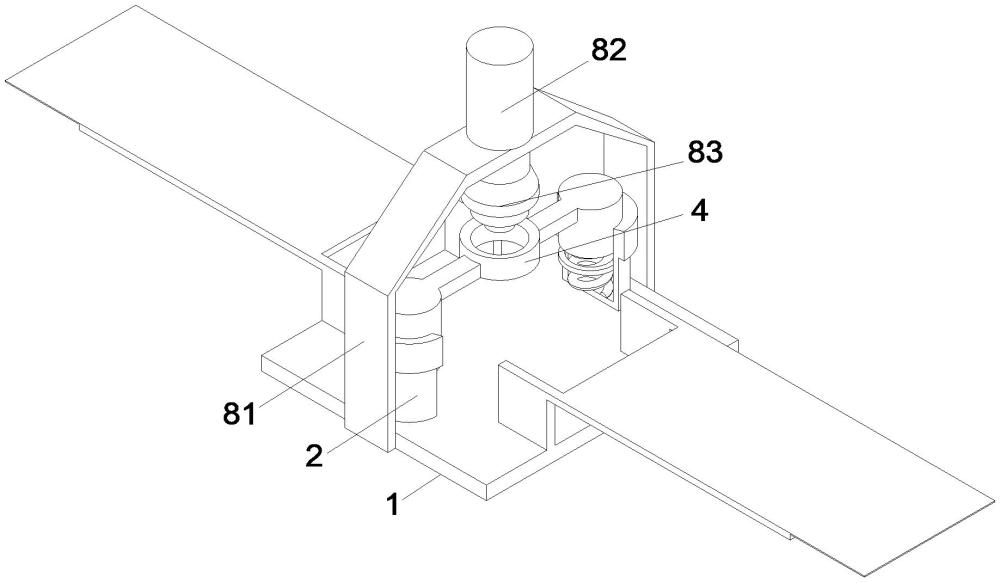

1.一種墊片裁圓機，包括機架（1），其特征在于：所述機架（1）頂部的兩側均固定安裝有固定套（2），所述固定套（2）的內部滑動安裝有滑動塊（3），兩個滑動塊（3）之間固定連接有壓切環（4），所述固定套（2）內腔的底部固定連接有彈簧（5），所述彈簧（5）的頂端固定連接在滑動塊（3）上，所述固定套（2）的內部固定連接有位于彈簧（5）外側的阻擋件（6），所述阻擋件（6）與滑動塊（3）相適配，所述機架（1）的內側固定安裝有位于壓切環（4）正下方的送料裝置（7），所述機架（1）的頂部架設有壓切機構（8）。

2.根據權利要求1所述的一種墊片裁圓機，其特征在于：所述機架（1）的頂部可拆卸安裝有位于壓切機構（8）內側的安裝架（9），所述安裝架（9）內側的兩端均轉動安裝有轉動件（15），兩個轉動件（15）通過傳送帶（16）傳動連接。

3.根據權利要求2所述的一種墊片裁圓機，其特征在于：所述安裝架（9）兩側的兩端均固定連接有固定架（10），所述安裝架（9）的兩側均設置有調節擋板（11），所述調節擋板（11）一側的兩端均貫穿設置有調節插銷（12），所述調節插銷（12）的一端貫穿至固定架（10）的一側。

4.根據權利要求3所述的一種墊片裁圓機，其特征在于：所述固定架（10）的頂部貫穿設置有定位插銷（13），所述調節插銷（12）的頂部開設有均勻分布的插槽。

5.根據權利要求4所述的一種墊片裁圓機，其特征在于：所述安裝架（9）的兩側均固定安裝有輔助器（14），所述輔助器（14）的內部轉動安裝有等間距分布的滾輪。

6.根據權利要求2所述的一種墊片裁圓機，其特征在于：所述壓切機構（8）包括固定安裝在機架（1）上且位于固定套（2）外側的支架（81），所述安裝架（9）和調節擋板（11）位于支架（81）的內側。

7.根據權利要求6所述的一種墊片裁圓機，其特征在于：所述支架（81）的頂部固定安裝有液壓缸（82），所述液壓缸（82）的輸出端貫穿至支架（81）的內側并固定安裝有位于壓切環（4）正上方的壓切刀（83）。

技術總結
本技術公開了一種墊片裁圓機，包括機架，所述機架頂部的兩側均固定安裝有固定套，所述固定套的內部滑動安裝有滑動塊，兩個滑動塊之間固定連接有壓切環，所述固定套內腔的底部固定連接有彈簧，所述彈簧的頂端固定連接在滑動塊上，所述固定套的內部固定連接有位于彈簧外側的阻擋件，所述阻擋件與滑動塊相適配，本技術采用可以自動加工、自動收料的結構設計，墊片在被加工好后，會落到送出結構上并被送出收集，使得加工好的墊片不會散亂在機器上，墊片不會卡進機器內，也不用手動收集，提高墊片的加工效率，提高墊片加工工作的安全性，為用戶的工作使用提供便捷。

技術研發人員：林海煒,凌桂華,林海,凌桂明,倪忠華
受保護的技術使用者：浙江大煒汽車零部件有限公司
技術研發日：20240711
技術公布日：2025/4/28
