本技術涉及沖壓設備，尤其涉及一種便于脫模的汽車防撞梁支架沖壓設備。

背景技術：

1、汽車防撞梁支架是汽車車身結構中的重要組成部分，用于連接車架與防撞梁，起到傳遞碰撞能量、保護乘員安全的作用。支架通常采用高強度鋼板制成，通過沖壓工藝成型。

2、在汽車防撞梁支架的沖壓過程中，由于支架的形狀復雜，折彎處較多，容易出現粘模現象。當支架粘在模具上時，工作人員需要使用撬棍等工具將其取下，這不僅影響了工作效率，還可能對支架和模具造成損壞，增加后續加工的難度和成本。

3、因此，本領域技術人員就提出了一種便于脫模的汽車防撞梁支架沖壓設備。

技術實現思路

1、本實用新型公開一種便于脫模的汽車防撞梁支架沖壓設備，旨在解決背景技術中的技術問題。

2、為了實現上述目的，本實用新型采用了如下技術方案：

3、一種便于脫模的汽車防撞梁支架沖壓設備，包括底板，所述底板的頂部設置有頂板，所述底板的頂部與頂板的底部之間對稱固定連接有兩個豎桿，所述底板的頂部且位于兩個豎桿之間固定連接有下模具，所述下模具的頂部開設有折彎槽，所述下模具的內部設置有脫模機構；

4、所述脫模機構用于將折彎件頂出折彎槽，所述脫模機構包括通槽，所述通槽開設在下模具的內部且位于折彎槽的下方，所述通槽呈貫穿結構延伸出下模具的兩側，所述通槽與折彎槽之間對稱開設有兩個豎槽，所述豎槽與折彎槽相通。

5、折彎槽用于放置折彎件，通槽位于折彎槽的下方，并通過豎槽與其相通。

6、在一個優選的方案中，所述脫模機構還包括套筒、升降板和頂桿，所述套筒均滑動連接在豎桿的外側，所述升降板固定連接在套筒的底部之間且位于豎桿的外側，所述升降板與通槽滑動連接，所述頂桿對稱固定連接在升降板的頂部，所述頂桿均延伸至對應豎槽的內部且與其滑動連接。

7、升降板在上升的過程中，會帶動頂桿進行移動，頂桿在移動的過程中會伸入折彎槽中，從而將折彎槽中的工件推出。

8、在一個優選的方案中，所述脫模機構還包括接觸板，所述接觸板固定連接在套筒的頂部之間且位于豎桿的外側。

9、通過接觸板的升降帶動套筒進行移動，進而通過套筒的移動帶動升降板進行升降工作。

10、在一個優選的方案中，所述頂板的頂部固定連接有電動推桿，所述電動推桿的輸出端貫穿至接觸板的下方且固定連接有上模具。

11、電動推桿在下降過程中，會帶動上模具下降，進而與折彎槽接觸，從而完成對支架的折彎工作，之后，電動推桿上升，電動推桿在上升過程中，會使得上模具與接觸板接觸，從而帶動接觸板上升。

12、本實用新型提供的一種便于脫模的汽車防撞梁支架沖壓設備具有以下優點：

13、電動推桿上升，電動推桿在上升過程中，會使得上模具與接觸板接觸，從而帶動接觸板上升，通過接觸板的升降帶動套筒進行移動，進而通過套筒的移動帶動升降板進行升降工作，升降板在上升的過程中，會帶動頂桿進行移動，頂桿在移動的過程中會伸入折彎槽中，從而將折彎槽中的工件推出，從而完成脫模工作，通過這樣的設置，可以方便快速的將支架進行脫模工作，免去了人工拿取的繁瑣步驟。

技術特征：

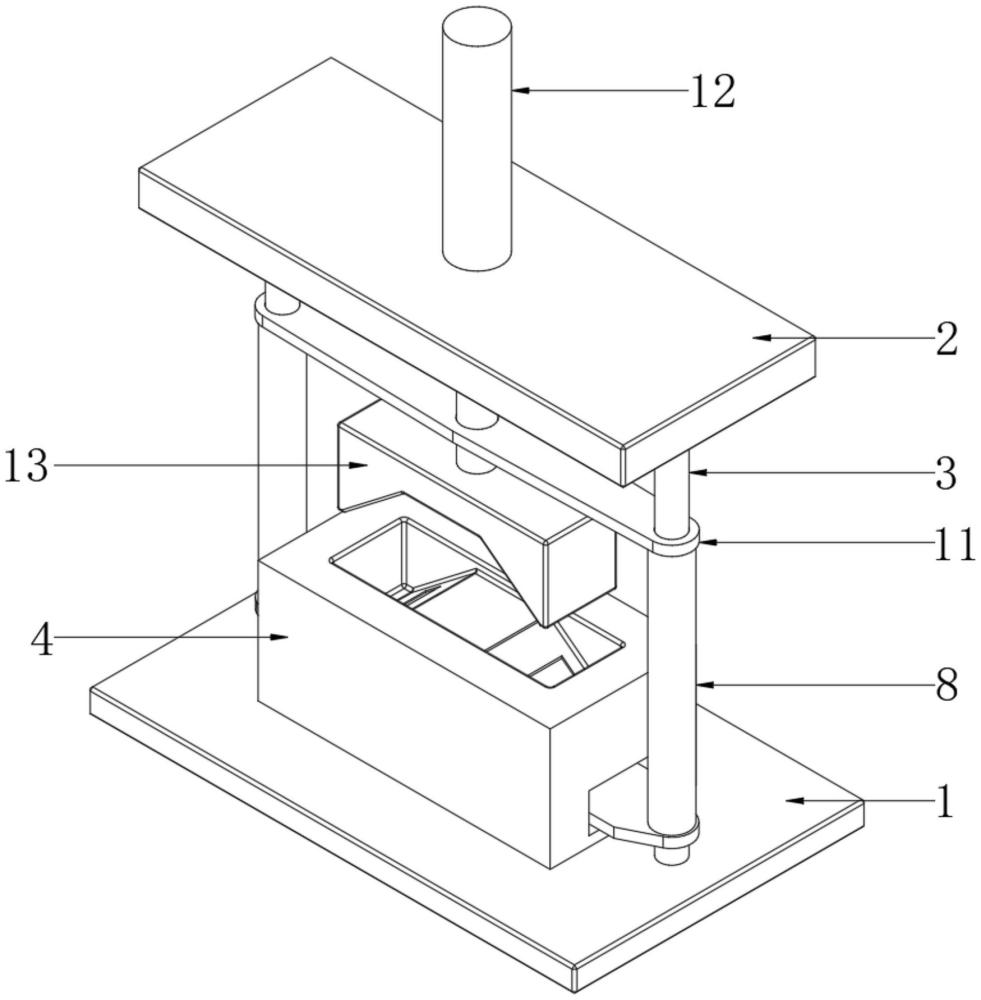

1.一種便于脫模的汽車防撞梁支架沖壓設備，包括底板(1)，其特征在于，所述底板(1)的頂部設置有頂板(2)，所述底板(1)的頂部與頂板(2)的底部之間對稱固定連接有兩個豎桿(3)，所述底板(1)的頂部且位于兩個豎桿(3)之間固定連接有下模具(4)，所述下模具(4)的頂部開設有折彎槽(5)，所述下模具(4)的內部設置有脫模機構；

2.根據權利要求1所述的一種便于脫模的汽車防撞梁支架沖壓設備，其特征在于，所述脫模機構包括通槽(6)，所述通槽(6)開設在下模具(4)的內部且位于折彎槽(5)的下方，所述通槽(6)呈貫穿結構延伸出下模具(4)的兩側，所述通槽(6)與折彎槽(5)之間對稱開設有兩個豎槽(7)，所述豎槽(7)與折彎槽(5)相通。

3.根據權利要求1所述的一種便于脫模的汽車防撞梁支架沖壓設備，其特征在于，所述脫模機構還包括套筒(8)、升降板(9)和頂桿(10)，所述套筒(8)均滑動連接在豎桿(3)的外側，所述升降板(9)固定連接在套筒(8)的底部之間且位于豎桿(3)的外側，所述升降板(9)與通槽(6)滑動連接，所述頂桿(10)對稱固定連接在升降板(9)的頂部，所述頂桿(10)均延伸至對應豎槽(7)的內部且與其滑動連接。

4.根據權利要求1所述的一種便于脫模的汽車防撞梁支架沖壓設備，其特征在于，所述脫模機構還包括接觸板(11)，所述接觸板(11)固定連接在套筒(8)的頂部之間且位于豎桿(3)的外側。

5.根據權利要求1所述的一種便于脫模的汽車防撞梁支架沖壓設備，其特征在于，所述頂板(2)的頂部固定連接有電動推桿(12)，所述電動推桿(12)的輸出端貫穿至接觸板(11)的下方且固定連接有上模具(13)。

技術總結
本技術公開了一種便于脫模的汽車防撞梁支架沖壓設備，包括底板，底板的頂部設置有頂板，底板的頂部與頂板的底部之間對稱固定連接有兩個豎桿，底板的頂部且位于兩個豎桿之間固定連接有下模具，下模具的頂部開設有折彎槽，下模具的內部設置有脫模機構。本技術電動推桿上升，電動推桿在上升過程中，會使得上模具與接觸板接觸，從而帶動接觸板上升，通過接觸板的升降帶動套筒進行移動，進而通過套筒的移動帶動升降板進行升降工作，升降板在上升的過程中，會帶動頂桿進行移動，頂桿在移動的過程中會伸入折彎槽中，從而將折彎槽中的工件推出，從而完成脫模工作，通過這樣的設置，可以方便快速的將支架進行脫模工作，免去了人工拿取的繁瑣步驟。

技術研發人員：金宇麟,楊永杰
受保護的技術使用者：常州達光金屬制品有限公司
技術研發日：20240722
技術公布日：2025/4/28
