本發明涉及鋼結構焊接，尤其是涉及一種多功能鋼結構焊接裝置。

背景技術：

1、鋼結構焊接是將金屬結構件通過焊接工藝連接在一起的過程，廣泛應用于建筑、橋梁、船舶、機械制造等領域。它涉及到使用高溫使材料局部熔化，并在冷卻后形成永久性接頭。鋼結構焊接的質量直接關系到整個結構的安全性和穩定性，因此對焊接技術和焊工的技能要求非常高。現有鋼結構的焊接方法包括：

2、手工電弧焊：也稱為焊條電弧焊，是最常見的焊接方法之一。使用帶藥皮的焊條，在焊接過程中藥皮熔化產生保護氣體和熔渣，防止空氣中的氧氣和氮?dú)鈱?duì)焊縫的影響。

3、氣體保護焊(gmaw/mig和fcaw)：mig焊(金屬惰性氣體焊)：使用連續送絲和惰性氣體(如氬氣)作為保護氣體，適用于薄板和中厚板焊接。

4、fcaw(藥芯焊絲氣體保護焊)：使用藥芯焊絲，能夠在惡劣環境下工作，具有較高的焊接速度和較好的抗風能力。

5、埋弧焊：通過自動或半自動設備進行，利用顆粒狀焊劑覆蓋焊縫，防止氧化并提高焊接質量，適合厚板和長焊縫。

6、等離子弧焊：利用高溫等離子弧進行焊接，適用于精密焊接和高要求的場合。

7、電阻焊：包括點焊、縫焊等，適用于薄板和重復性高的焊接任務。

8、但是現有的鋼結構焊接通常采用人工焊接，效率地下，隨著智能機械的發展，通過多自由度機械臂夾持焊接頭代替人工，大大提高了焊接的效率，但是機械臂為智能機器人領域，大量采用成本非常高，不利用大規模的焊接使用。

技術實現思路

1、本發明的目的是提供一種多功能鋼結構焊接裝置，代替機械臂實現復雜的焊接操作，具有升降、前后左右移動、擺動、俯仰、轉動調節的功能，同時能夠夾持不同的焊接頭，適用性更高，結構簡單降低成本的同時提高焊接的效率。

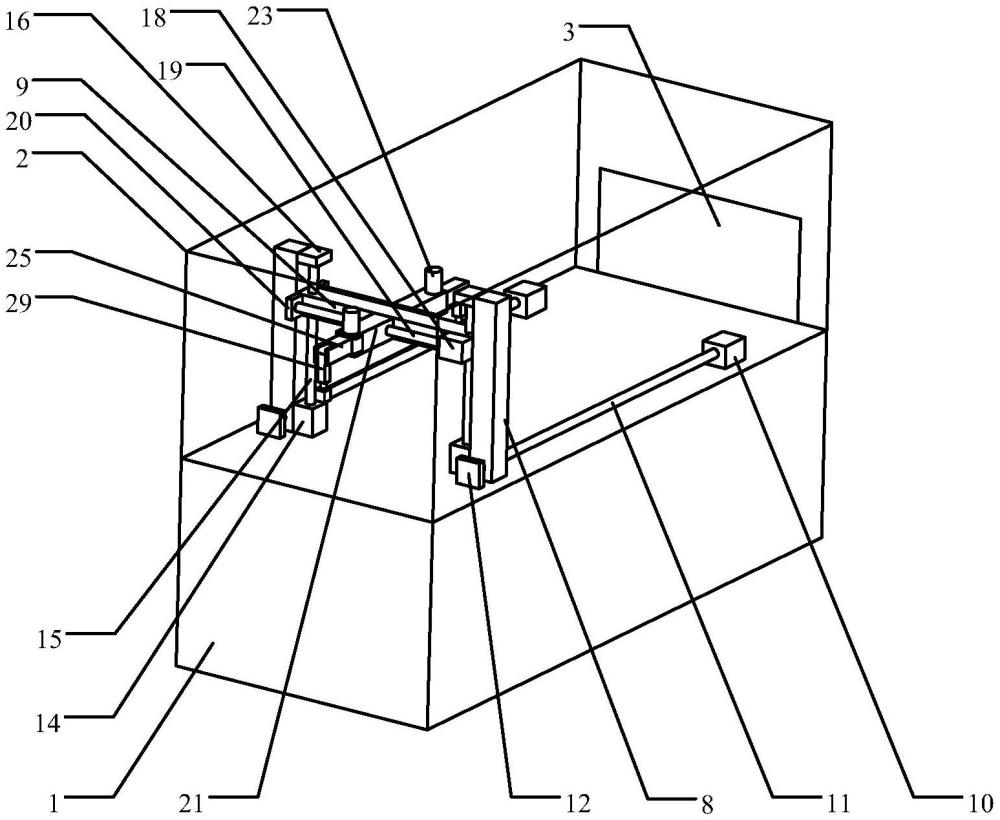

2、為實現上述目的，本發明提供了一種多功能鋼結構焊接裝置，包括底箱，底箱上設置有透明罩，透明罩內設置有具有高度調節功能和橫向移動功能的龍門架機構，透明罩上設置有用于鋼結構工件進入的進口，進口處設置有用于密封的閉合結構，底箱內設置有與透明罩內連通的有害氣體凈化結構；

3、龍門架機構包括側架，側架通過橫移結構與底箱連接，側架通過高度調節結構與頂架連接，頂架依次通過縱移結構、擺動結構、俯仰結構、自轉結構與夾持結構連接，夾持結構上設置有焊接頭、焊縫追蹤視覺傳感器，縱移結構的移動方向與橫移結構的移動方向在平行于底箱的平面內相互垂直。

4、優選的，閉合結構包括閉合門，閉合門擋設于透明罩的進口處，閉合門的四周邊緣設置有一層密封圈，閉合門通過密封圈與透明罩連接，閉合門的長度大于進口的長度，閉合門的寬度大于進口的寬度；

5、閉合門的頂端設置有連接板，透明罩的頂端設置頂板，頂板上設置有電動液壓缸，電動液壓缸的液壓桿貫穿頂板后與連接板的頂端連接。

6、優選的，橫移結構包括對稱設置于底箱頂端的伺服電機一，伺服電機一的輸出軸與絲杠一的一端連接，絲杠一的另一端貫穿側架后與設置于底箱上的轉動座一轉動連接，絲杠一與側架轉動連接，側架的底端設置有滑塊一，底箱的底端設置有與滑塊一相適配的滑槽，滑塊一設置于滑槽內并與滑槽滑動連接。

7、優選的，高度調節結構包括對稱設置于側架內側的伺服電機二，伺服電機二的輸出軸與絲杠二的一端連接，絲杠二的另一端貫穿頂架后與設置于側架上的轉動座二轉動連接，絲杠二與頂架轉動連接，頂架的兩端設置有滑塊二，側架的內側設置有與滑塊二相適配的滑動槽，滑塊二設置于滑動槽內并與滑動槽滑動連接。

8、優選的，縱移結構包括對稱設置于頂架兩側的伺服電機三，伺服電機三的輸出軸與絲杠三的一端連接，絲杠三的另一端貫穿縱移桿后與設置于頂架上的轉動座三轉動連接，絲杠三與縱移桿轉動連接，縱移桿上設置有滑塊三，頂架的兩側設置有與滑塊三相適配的滑移槽，滑塊三設置于滑移槽內并與滑移槽滑動連接。

9、優選的，擺動結構包括對稱設置于縱移桿端頭的擺動板，擺動板設置于縱移桿遠離頂架的一端，擺動板內轉動設置有擺動臂，擺動臂通過擺動軸與擺動板轉動連接，擺動板上設置有伺服電機四，伺服電機四的輸出軸貫穿擺動板后與擺動軸連接。

10、優選的，俯仰結構包括對稱設置于擺動臂端頭的俯仰板，俯仰板設置于擺動臂遠離縱移桿的一端，俯仰板內轉動設置有俯仰臂，俯仰臂通過俯仰軸與俯仰板轉動連接，俯仰板上設置有伺服電機五，伺服電機五的輸出軸貫穿俯仰板后與俯仰軸連接。

11、優選的，自轉結構包括設置于俯仰臂端頭的伺服電機六，伺服電機六設置于俯仰臂遠離擺動臂的一端，伺服電機六的輸出軸與夾持結構連接。

12、優選的，夾持結構包括固定板，固定板的一側與伺服電機六的輸出軸連接，固定板的另一側設置有夾持板一和夾持板二，夾持板一與固定板固定連接，夾持板二上設置有滑動塊，固定板上設置有與滑動塊相適配的凹槽，滑動塊設置于凹槽內并與凹槽滑動連接；

13、固定板上設置有安裝座，安裝座上設置有伺服電機七，伺服電機七的輸出軸與螺紋柱的一端連接，螺紋柱的另一端貫穿夾持板二后與夾持板一轉動連接，螺紋柱通過螺紋與夾持板二連接，夾持板一與夾持板二之間夾持有焊接頭或焊縫追蹤視覺傳感器。

14、優選的，焊縫追蹤視覺傳感器為雙目相機，雙目相機通過無線通信與上位機連接。

15、優選的，有害氣體凈化結構包括對稱設置于底箱內部的兩組連通管組，其中一組連通管組通過抽氣機與有害氣體收集箱連通，另外一組連通管組通過吸氣機與底箱外部連通；

16、連通管組包括若干與透明罩內連通的連接管一，連接管一均與連接管二連接，連接管二通過連接管三與抽氣機或吸氣機連接。

17、因此，本發明采用上述結構的一種多功能鋼結構焊接裝置，具有以下有益效果：

18、(1)本發明橫移結構、高度調節結構、縱移結構、擺動結構、俯仰結構、自轉結構配合夾持結構，能夠?qū)崿F(xiàn)焊接頭的前后左右移動、升降、擺動、俯仰調節以及自轉，進而實現復雜焊接，代替機械手，夾持結構可夾持多種焊接頭，更加方便；

19、(2)本發明中的裝置整體采用板材制件、伺服電機、液壓缸及其現有結構，與機械臂相比結構簡單的同時，能夠降低成本，同時實現多功能焊接，適用性更高。

20、下面通過附圖和實施例，對本發明的技術方案做進一步的詳細描述。

技術特征：

1.一種多功能鋼結構焊接裝置，其特征在于：包括底箱，底箱上設置有透明罩，透明罩內設置有具有高度調節功能和橫向移動功能的龍門架機構，透明罩上設置有用于鋼結構工件進入的進口，進口處設置有用于密封的閉合結構，底箱內設置有與透明罩內連通的有害氣體凈化結構；

2.根據權利要求1所述的多功能鋼結構焊接裝置，其特征在于：閉合結構包括閉合門，閉合門擋設于透明罩的進口處，閉合門的四周邊緣設置有一層密封圈，閉合門通過密封圈與透明罩連接，閉合門的長度大于進口的長度，閉合門的寬度大于進口的寬度；

3.根據權利要求1所述的多功能鋼結構焊接裝置，其特征在于：橫移結構包括對稱設置于底箱頂端的伺服電機一，伺服電機一的輸出軸與絲杠一的一端連接，絲杠一的另一端貫穿側架后與設置于底箱上的轉動座一轉動連接，絲杠一與側架轉動連接，側架的底端設置有滑塊一，底箱的底端設置有與滑塊一相適配的滑槽，滑塊一設置于滑槽內并與滑槽滑動連接。

4.根據權利要求1所述的多功能鋼結構焊接裝置，其特征在于：高度調節結構包括對稱設置于側架內側的伺服電機二，伺服電機二的輸出軸與絲杠二的一端連接，絲杠二的另一端貫穿頂架后與設置于側架上的轉動座二轉動連接，絲杠二與頂架轉動連接，頂架的兩端設置有滑塊二，側架的內側設置有與滑塊二相適配的滑動槽，滑塊二設置于滑動槽內并與滑動槽滑動連接。

5.根據權利要求1所述的多功能鋼結構焊接裝置，其特征在于：縱移結構包括對稱設置于頂架兩側的伺服電機三，伺服電機三的輸出軸與絲杠三的一端連接，絲杠三的另一端貫穿縱移桿后與設置于頂架上的轉動座三轉動連接，絲杠三與縱移桿轉動連接，縱移桿上設置有滑塊三，頂架的兩側設置有與滑塊三相適配的滑移槽，滑塊三設置于滑移槽內并與滑移槽滑動連接。

6.根據權利要求5所述的多功能鋼結構焊接裝置，其特征在于：擺動結構包括對稱設置于縱移桿端頭的擺動板，擺動板設置于縱移桿遠離頂架的一端，擺動板內轉動設置有擺動臂，擺動臂通過擺動軸與擺動板轉動連接，擺動板上設置有伺服電機四，伺服電機四的輸出軸貫穿擺動板后與擺動軸連接。

7.根據權利要求6所述的多功能鋼結構焊接裝置，其特征在于：俯仰結構包括對稱設置于擺動臂端頭的俯仰板，俯仰板設置于擺動臂遠離縱移桿的一端，俯仰板內轉動設置有俯仰臂，俯仰臂通過俯仰軸與俯仰板轉動連接，俯仰板上設置有伺服電機五，伺服電機五的輸出軸貫穿俯仰板后與俯仰軸連接。

8.根據權利要求7所述的多功能鋼結構焊接裝置，其特征在于：自轉結構包括設置于俯仰臂端頭的伺服電機六，伺服電機六設置于俯仰臂遠離擺動臂的一端，伺服電機六的輸出軸與夾持結構連接。

9.根據權利要求8所述的多功能鋼結構焊接裝置，其特征在于：夾持結構包括固定板，固定板的一側與伺服電機六的輸出軸連接，固定板的另一側設置有夾持板一和夾持板二，夾持板一與固定板固定連接，夾持板二上設置有滑動塊，固定板上設置有與滑動塊相適配的凹槽，滑動塊設置于凹槽內并與凹槽滑動連接；

10.根據權利要求9所述的多功能鋼結構焊接裝置，其特征在于：焊縫追蹤視覺傳感器為雙目相機，雙目相機通過無線通信與上位機連接。

11.根據權利要求1所述的多功能鋼結構焊接裝置，其特征在于：有害氣體凈化結構包括對稱設置于底箱內部的兩組連通管組，其中一組連通管組通過抽氣機與有害氣體收集箱連通，另外一組連通管組通過吸氣機與底箱外部連通；

技術總結
本發明公開了一種多功能鋼結構焊接裝置，屬于鋼結構焊接領域，包括底箱，底箱上設置有透明罩，透明罩內設置有具有高度調節功能和橫向移動功能的龍門架機構，透明罩上設置有用于鋼結構工件進入的進口，進口處設置有用于密封的閉合結構，底箱內設置有與透明罩內連通的有害氣體凈化結構。本發明采用上述結構的一種多功能鋼結構焊接裝置，代替機械臂實現復雜的焊接操作，具有升降、前后左右移動、擺動、俯仰、轉動調節的功能，同時能夠夾持不同的焊接頭，適用性更高，結構簡單降低成本的同時提高焊接的效率。

技術研發人員：王偉亮,劉欣,葛占偉,王彥秋,尤宏波,張瑜,鐘福臣
受保護的技術使用者：吉林省金安達建筑工程有限公司
技術研發日：
技術公布日：2025/4/28
