本發明涉及管道組對，尤其涉及一種用于安裝b型套筒的組對工具。

背景技術：

1、現有的用于搶修及動火作業的b型套筒加裝任務中，并無專用的能夠保證安裝安全的組對工具，在實際的作業過程中，作業人員使用鏈條將b型套筒約束于管道主體上，以完成定位緊固，后續再進行焊接等作業。

2、一般的，b型套筒于其周向分成多塊，通過依次首尾連接的方式包裹于管道主體的表面，如此省去自管道主體的端部沿第一方向套設的問題，提高裝配效率。同時也會導致，位于底部的部分b型套筒在管道主體的重力的作用下，能夠牢靠的被鏈條及管道主體鎖定，不發生位移，而尤其位于上方的部分b型套筒，由于缺少足夠大的力壓，則容易相對管道主體發生偏移、搓動。且由于現場的大部分管線都存在一定的傾斜角度，且預加裝b型套筒的區域進行了拋光處理，導致摩擦系數進一步的降低，上方的部分b型套筒則極易沿管道主體的表面滑落，不僅影響作業進度及作業質量，還存在相對較高的安全風險。

3、因此，亟需一種用于安裝b型套筒的組對工具，以解決上述技術問題。

技術實現思路

1、本發明的目的在于提出一種用于安裝b型套筒的組對工具，能夠鎖定b型套筒與管道主體的相對位置，在后續的加工過程中不易發生錯位、松脫等問題。

2、為達此目的，本發明采用以下技術方案：

3、用于安裝b型套筒的組對工具，包括：

4、固定環，上述固定環設置有兩個，兩個上述固定環于第一方向間隔套設于管道主體且能夠與上述管道主體保持相對固定，上述固定環用于限制b型套筒沿上述第一方向相對上述管道主體移動；

5、調節組件，安裝于上述固定環，上述調節組件設置有多組，多組上述調節組件繞上述管道主體的軸線間隔分布，且于上述管道主體的軸向投影，至少有一組上述調節組件與其他上述調節組件分置于第一直線的相對兩側，上述第一直線經過上述管道主體的中心，上述調節組件包括調節件，上述調節件能夠沿上述管道主體的徑向相對上述固定環移動，上述b型套筒能夠夾設于上述調節件與上述管道主體之間；

6、上述第一方向與上述管道主體的軸向平行。

7、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，多組上述調節組件繞上述管道主體的軸線均勻分布。

8、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，上述固定環包括多個連接件，多個上述連接件繞上述管道主體的軸線依次排布并固定。

9、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，相鄰的兩個上述連接件通過螺紋緊固件固定。

10、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，上述連接件的首尾兩端分別設置有連接耳，用于安裝上述螺紋緊固件。

11、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，上述調節組件包括安裝架，上述調節件與上述安裝架螺紋連接，上述安裝架與上述固定環固定。

12、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，上述安裝架包括固定座和活動件，上述固定座與上述固定環固定，上述活動件安裝有上述調節件，上述活動件與上述固定座鉸接以切換上述活動件相對固定座的第一位置和第二位置，處于上述第一位置時，上述調節件位于兩個上述固定環之間形成的凹槽內，處于上述第二位置時，上述調節件位于上述凹槽外。

13、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，上述調節組件還包括定位銷，上述固定座和上述活動件其中一個開設有第一定位孔和第二定位孔，另一個開設有第三定位孔，當上述第一定位孔與上述第三定位孔重合時，上述活動件處于上述第一位置，當上述第二定位孔與上述第三定位孔重合時，上述活動件處于上述第二位置，上述定位銷能夠選擇性的連接上述第三定位孔和上述第一定位孔，或連接上述第三定位孔和上述第二定位孔。

14、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，還包括墊塊，上述墊塊安裝于上述固定環的內周壁，上述墊塊夾設于上述固定環與上述管道主體之間。

15、作為上述用于安裝b型套筒的組對工具的一種優選技術方案，上述固定環采用鈦合金材質。

16、本發明有益效果：

17、本發明提供了一種用于安裝b型套筒的組對工具，包括固定環和調節組件。其中，固定環設置有兩個，兩個固定環于第一方向間隔套設于管道主體且能夠與管道主體保持相對固定，固定環用于限制b型套筒沿第一方向相對管道主體移動；調節組件安裝于固定環且設置有多組，多組調節組件繞管道主體的軸線間隔分布，且于管道主體的軸向投影，至少有一組調節組件與其他調節組件分置于第一直線的相對兩側，第一直線經過管道主體的中心，調節組件包括調節件，調節件能夠沿管道主體的徑向相對固定環移動，b型套筒能夠夾設于調節件與管道主體之間；第一方向與管道主體的軸向平行。

18、具體的，在獲取管道主體需要設置b型套筒的區域后，于該區域的軸向兩端分別設置固定環，固定環套設于管道主體并與管道主體固定，兩個固定環于第一方向相鄰的側壁與管道主體的外側壁形成凹槽，b型套筒放置于凹槽內，兩個固定環則能夠限制b型套筒沿第一方向相對管道主體移動，將b型套筒初步約束于預設區域，調節組件以固定環為支撐，多個調節組件繞管道主體的軸線分布，調節件則通過沿管道主體徑向的移動，將b型套筒沿管道主體的徑向抵接于管道主體上，完成對b型套筒的再次約束，以便后續對b型套筒的焊接工作。

19、如此，通過兩個固定環于第一方向的間隔設置，能夠限定b型套筒于第一方向與管道主體的相對移動，調節件沿管道主體的徑向的調節，能夠將b型套筒抵接于管道主體表面，防止b型套筒與管道主體分離，進而鎖定了b型套筒與管道主體的相對位置，在后續的加工過程中，不易發生錯位、松脫等問題，降低施工安全風險，提高了安全生產效率。且該組對工具還可以通過調節調節件的移動距離，進而調節b型套筒的焊縫大小，根據作業要求進行調試，提高作業質量。

技術特征：

1.用于安裝b型套筒的組對工具，其特征在于，包括：

2.根據權利要求1所述的用于安裝b型套筒的組對工具，其特征在于，多組所述調節組件(400)繞所述管道主體(100)的軸線均勻分布。

3.根據權利要求1所述的用于安裝b型套筒的組對工具，其特征在于，所述固定環(300)包括多個連接件，多個所述連接件繞所述管道主體(100)的軸線依次排布并固定。

4.根據權利要求3所述的用于安裝b型套筒的組對工具，其特征在于，相鄰的兩個所述連接件通過螺紋緊固件固定。

5.根據權利要求4所述的用于安裝b型套筒的組對工具，其特征在于，所述連接件的首尾兩端分別設置有連接耳(311)，用于安裝所述螺紋緊固件。

6.根據權利要求1所述的用于安裝b型套筒的組對工具，其特征在于，所述調節組件(400)包括安裝架(420)，所述調節件(410)與所述安裝架(420)螺紋連接，所述安裝架(420)與所述固定環(300)固定。

7.根據權利要求6所述的用于安裝b型套筒的組對工具，其特征在于，所述安裝架(420)包括固定座(421)和活動件(422)，所述固定座(421)與所述固定環(300)固定，所述活動件(422)安裝有所述調節件(410)，所述活動件(422)與所述固定座(421)鉸接以切換所述活動件(422)相對固定座(421)的第一位置和第二位置，處于所述第一位置時，所述調節件(410)位于兩個所述固定環(300)之間形成的凹槽內，處于所述第二位置時，所述調節件(410)位于所述凹槽外。

8.根據權利要求7所述的用于安裝b型套筒的組對工具，其特征在于，所述調節組件(400)還包括定位銷，所述固定座(421)和所述活動件(422)其中一個開設有第一定位孔(4211)和第二定位孔(4212)，另一個開設有第三定位孔，當所述第一定位孔(4211)與所述第三定位孔重合時，所述活動件(422)處于所述第一位置，當所述第二定位孔(4212)與所述第三定位孔重合時，所述活動件(422)處于所述第二位置，所述定位銷能夠選擇性的連接所述第三定位孔和所述第一定位孔(4211)，或連接所述第三定位孔和所述第二定位孔(4212)。

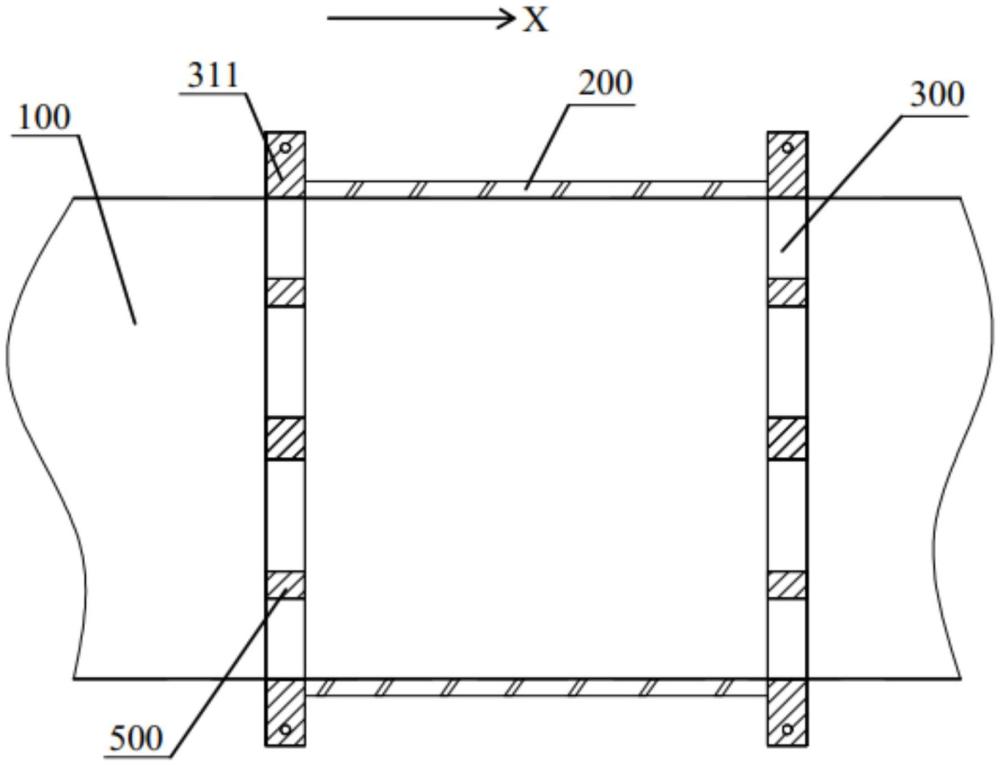

9.根據權利要求1所述的用于安裝b型套筒的組對工具，其特征在于，還包括墊塊(500)，所述墊塊(500)安裝于所述固定環(300)的內周壁，所述墊塊(500)夾設于所述固定環(300)與所述管道主體(100)之間。

10.根據權利要求1-9任一項所述的用于安裝b型套筒的組對工具，其特征在于，所述固定環(300)采用鈦合金材質。

技術總結
本發明涉及管道組對技術領域，提供了一種用于安裝B型套筒的組對工具，兩個固定環于第一方向間隔套設于管道主體且能夠與管道主體保持相對固定，固定環用于限制B型套筒沿第一方向相對管道主體移動；調節組件安裝于固定環且設置有多組，多組調節組件繞管道主體的軸線間隔分布，且于管道主體的軸向投影，至少有一組調節組件與其他調節組件分置于第一直線的相對兩側，第一直線經過管道主體的中心，調節組件的調節件能夠沿管道主體的徑向相對固定環移動，B型套筒能夠夾設于調節件與管道主體之間；第一方向與管道主體的軸向平行。組對工具鎖定了B型套筒與管道主體的相對位置，在后續的加工過程中不易發生錯位、松脫等問題。

技術研發人員：林玉兵,李桐林,單有青,韋濤,夏旭,范杰強,李建輝,劉寶利,尹君,張琪,薛澤鋒
受保護的技術使用者：國家石油天然氣管網集團有限公司
技術研發日：
技術公布日：2025/4/28
