本技術涉及數控機床，具體涉及一種組合式導軌結構的機床床身。

背景技術：

1、數控機床的導軌主要采用兩種結構方式，一種為硬軌型結構，即使用鑄鐵或鋼等材質，通過機加工和熱處理達到需求的功能和性能，硬軌的主要特點為面接觸方式，相對剛性高，成本較低，加工及維護較復雜；另一種為線軌型結構，線軌的主要特點為點或線接觸方式，相對運動精度高，成本較高，裝配及維護簡單。

2、而數控車床上通常設置有尾座部件，在加工長料工件時，主軸部件夾持工件，尾座部件則在另一端輔助頂緊工件，因此尾座部件對剛性要求高，速度及動態特性要求較低，一般采用硬軌結構，屬于手動或半自動方式；而當數控機床需要程序化和自動化配合時，尾座部件也可以采用線軌結構方式，通過絲杠和伺服電機配套控制，屬于全自動方式。

3、長料工件加工時一般還需要增加附件中心架，中心架設置在主軸部件和尾座部件之間，起輔助夾持和支撐作用，保證加工效果。當尾座導軌為硬軌結構時，中心架可以與尾座部件共用尾座導軌，采用跟尾座部件相同的移動和固定方式，屬于手動或半自動方式。然而當數控機床需要自動化配合時，尾座導軌需要采用線軌結構，由于尾座部件在線軌上移動是通過滑塊與線軌的配合導向，并且尾座部件工作時需要用頂尖頂住工件，所以軸向是固定的，而中心架則是在工件的徑向夾持和受力的，軸向基本不受力，要將中心架的滑塊部分固定在線軌上的一個點，需要額外增加液壓鉗制器等整套功能附件才能實現，這樣無疑會導致設備成本大幅增加，因此在這些限制條件下，中心架難以采用跟線軌式結構的尾座部件相同的移動和固定方式，無法滿足尾座部件自動化控制的要求。

技術實現思路

1、本實用新型的目的在于針對現有技術的不足之處，提供一種組合式導軌結構的機床床身，以解決背景技術中所提出的問題。

2、為達此目的，本實用新型采用以下技術方案：

3、一種組合式導軌結構的機床床身，包括機床床身，所述機床床身上間隔設置有兩個導軌安裝座，兩個所述導軌安裝座的上表面均安裝有線軌，所述線軌上滑動連接有若干線軌滑塊，所述線軌滑塊在兩個所述線軌上呈陣列分布，且陣列分布的所述線軌滑塊上安裝有尾座部件，所述尾座部件上設置有頂針，所述頂針用于固定工件的尾部；兩個所述導軌安裝座相背的一側均設置有硬軌，所述硬軌與所述導軌安裝座的上表面平行，且兩個所述硬軌上滑動連接有一個硬軌滑塊，所述硬軌滑塊上安裝有中心架，所述中心架用于輔助夾持工件，所述線軌至少比所述硬軌多出一個尾座部件的長度，且所述硬軌與所述線軌相互獨立互不接觸。

4、作為組合式導軌結構的機床床身的一種優選方案，所述線軌沿其長度方向間隔設置有若干安裝孔，所述導軌安裝座沿其長度方向間隔開設有若干連接孔，所述安裝孔與所述連接孔的間距相同，所述線軌通過緊固件分別穿過安裝孔和連接孔與所述導軌安裝座鎖緊固定。

5、作為組合式導軌結構的機床床身的一種優選方案，所述線軌的左右兩側均向內開設有連接槽，所述連接槽的上下兩端均向外傾斜設置形成側面梯形結構，所述線軌滑塊的連接面與所述連接槽的形狀相匹配。

6、作為組合式導軌結構的機床床身的一種優選方案，所述硬軌包括第一連接部和第二連接部，所述第一連接部與所述導軌安裝座的上表面平行，且所述第一連接部向外延伸至凸出于所述導軌安裝座的一側，所述第一連接部凸出一側與所述第二連接部連接，所述第二連接部向下傾斜設置并與所述導軌安裝座的側面連接，所述第一連接部與所述第二連接部一體成型形成燕尾結構，所述硬軌滑塊分別與兩側硬軌的第一連接部和第二連接部接觸以滑動連接。

7、作為組合式導軌結構的機床床身的一種優選方案，所述機床床身上還設置有主軸安裝面，所述主軸安裝面位于所述導軌安裝座的軸線方向。

8、本實用新型的有益效果：

9、本實用新型的機床床身采用了線軌與硬軌組合的結構設計，尾座部件使用線軌結構方式，中心架使用硬軌結構方式，兩種導軌結構方式可同時使用且互不干涉，既滿足了尾座部件對于自動化控制、運行特性好的需求，又滿足了中心架對于手動或半自動控制方式、剛性高的需求。

技術特征：

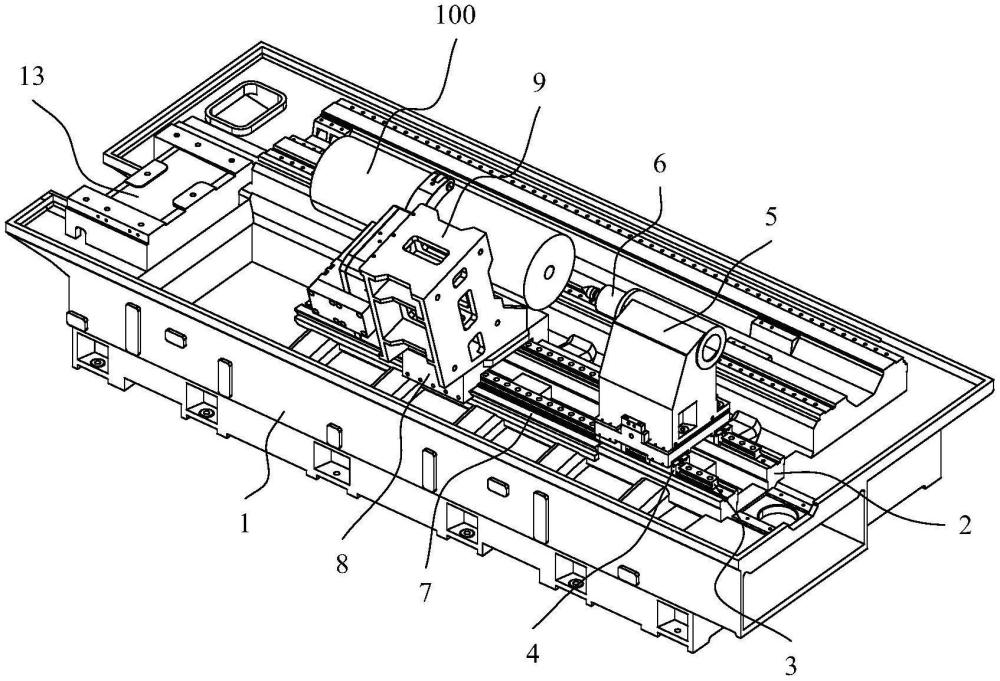

1.一種組合式導軌結構的機床床身，其特征在于，包括機床床身(1)，所述機床床身(1)上間隔設置有兩個導軌安裝座(2)，兩個所述導軌安裝座(2)的上表面均安裝有線軌(3)，所述線軌(3)上滑動連接有若干線軌滑塊(4)，所述線軌滑塊(4)在兩個所述線軌(3)上呈陣列分布，且陣列分布的所述線軌滑塊(4)上安裝有尾座部件(5)，所述尾座部件(5)上設置有頂針(6)，所述頂針(6)用于固定工件(100)的尾部；兩個所述導軌安裝座(2)相背的一側均設置有硬軌(7)，所述硬軌(7)與所述導軌安裝座(2)的上表面平行，且兩個所述硬軌(7)上滑動連接有一個硬軌滑塊(8)，所述硬軌滑塊(8)上安裝有中心架(9)，所述中心架(9)用于輔助夾持工件(100)，所述線軌(3)至少比所述硬軌(7)多出一個尾座部件(5)的長度，且所述硬軌(7)與所述線軌(3)相互獨立互不接觸。

2.根據權利要求1所述的組合式導軌結構的機床床身，其特征在于，所述線軌(3)沿其長度方向間隔設置有若干安裝孔(10)，所述導軌安裝座(2)沿其長度方向間隔開設有若干連接孔(11)，所述安裝孔(10)與所述連接孔(11)的間距相同，所述線軌(3)通過緊固件分別穿過安裝孔(10)和連接孔(11)與所述導軌安裝座(2)鎖緊固定。

3.根據權利要求2所述的組合式導軌結構的機床床身，其特征在于，所述線軌(3)的左右兩側均向內開設有連接槽(12)，所述連接槽(12)的上下兩端均向外傾斜設置形成側面梯形結構，所述線軌滑塊(4)的連接面與所述連接槽(12)的形狀相匹配。

4.根據權利要求1所述的組合式導軌結構的機床床身，其特征在于，所述硬軌(7)包括第一連接部(71)和第二連接部(72)，所述第一連接部(71)與所述導軌安裝座(2)的上表面平行，且所述第一連接部(71)向外延伸至凸出于所述導軌安裝座(2)的一側，所述第一連接部(71)凸出一側與所述第二連接部(72)連接，所述第二連接部(72)向下傾斜設置并與所述導軌安裝座(2)的側面連接，所述第一連接部(71)與所述第二連接部(72)一體成型形成燕尾結構，所述硬軌滑塊(8)分別與兩側硬軌(7)的第一連接部(71)和第二連接部(72)接觸以滑動連接。

5.根據權利要求1所述的組合式導軌結構的機床床身，其特征在于，所述機床床身(1)上還設置有主軸安裝面(13)，所述主軸安裝面(13)位于所述導軌安裝座(2)的軸線方向。

技術總結
本技術公開了一種組合式導軌結構的機床床身，包括機床床身，機床床身上間隔設置有兩個導軌安裝座，兩個導軌安裝座的上表面均安裝有線軌，線軌上滑動連接有若干線軌滑塊，線軌滑塊上安裝有尾座部件；兩個導軌安裝座相背的一側均設置有硬軌，硬軌與導軌安裝座的上表面平行，且兩個硬軌上滑動連接有一個硬軌滑塊，硬軌滑塊上安裝有中心架，硬軌與線軌相互獨立互不接觸。本技術的機床床身采用了線軌與硬軌組合的結構設計，尾座部件使用線軌結構方式，中心架使用硬軌結構方式，兩種導軌結構方式可同時使用且互不干涉，既滿足了尾座部件對于自動化控制、運行特性好的需求，又滿足了中心架對于手動或半自動控制方式、剛性高的需求。

技術研發人員：肖源,田興龍
受保護的技術使用者：佛山市銳石精密機械有限公司
技術研發日：20240712
技術公布日：2025/4/28
