本技術涉及風動電動工具，具體涉及一種可快速拆裝的風動電動工具用鉆夾頭。

背景技術：

1、風動工具是以壓縮空氣為動力的工具的統稱。壓縮空氣使活塞等機件產生不同的運動來進行工作。作直線往復運動產生沖擊力，常見的風動工具有風鎬等，鉆夾頭是安裝在電動工具上的部件，用于固定鉆頭，以便進行鉆孔等施工操作。

2、施工時經常需要頻繁更換鉆頭，現有的風動電動工具用的鉆頭更換不便，耽誤施工進度，為此現提出一種可快速拆裝的風動電動工具用鉆夾頭。

技術實現思路

1、為解決上述技術問題，本實用新型所采用的技術方案是：

2、一種可快速拆裝的風動電動工具用鉆夾頭，包括夾頭機構，所述夾頭機構的底部內插接有鉆頭，所述夾頭機構的底部外表面套接有固定機構，所述固定機構的一端螺紋貫穿插接有緊固機構，所述固定機構包括有第一卡框；所述緊固機構包括有空心把手；所述夾頭機構包括有夾頭。

3、本實用新型技術方案的進一步改進在于：所述第一卡框的一端固定安裝有轉軸，所述第一卡框的一端通過轉軸轉動安裝有第二卡框，所述第一卡框的另一端內部轉動安裝有球體軸，所述球體軸的一端固定安裝有緊固套。

4、本實用新型技術方案的進一步改進在于：所述緊固機構螺紋貫穿插接緊固套與球體軸。

5、本實用新型技術方案的進一步改進在于：所述空心把手的左端固定安裝有卡桿，所述卡桿的左端固定安裝有螺桿，所述螺桿的左端螺紋套接有防松螺帽。

6、本實用新型技術方案的進一步改進在于：所述螺桿螺紋貫穿緊固套與球體軸。

7、本實用新型技術方案的進一步改進在于：所述卡桿的直徑大于固定機構的一端開槽。

8、本實用新型技術方案的進一步改進在于：所述緊固機構通過第一卡框與第二卡框套接在夾頭機構的外表面。

9、本實用新型技術方案的進一步改進在于：所述夾頭上開設有余量槽，所述固定機構套接在夾頭處外表面。

10、由于采用了上述技術方案，本實用新型相對現有技術來說，取得的技術進步是：

11、本實用新型提供一種可快速拆裝的風動電動工具用鉆夾頭，緊固機構通過第一卡框與第二卡框套接在夾頭機構的外表面，鉆頭插接在夾頭機構中，當第一卡框與第二卡框通過緊固機構收緊后對夾頭機構夾持力度增加，從而使得夾頭機構夾緊鉆頭，反之第一卡框與第二卡框松開后，夾頭機構夾緊鉆頭的力度減小，鉆頭可拔出進行更換，結構簡單操作方便。

12、本實用新型提供一種可快速拆裝的風動電動工具用鉆夾頭，需要對鉆頭夾緊時，卡桿的直徑大于固定機構的一端開槽，當螺桿螺紋貫穿緊固套與球體軸后，將工具貫穿空心把手，然后轉動空心把手帶動卡桿與螺桿同步轉動，使得螺桿進一步向左插接在緊固套與球體軸中，使得卡桿的左端接觸第二卡框的右側，隨著不斷轉動螺桿，卡桿擠壓推動第二卡框向第一卡框移動收緊，從而對夾頭機構進行收緊對鉆頭緊固卡接，螺桿擰緊后，左端凸出球體軸的部分擰上防松螺帽，有效避免施工使用時因震動導致螺桿松動。

13、本實用新型提供一種可快速拆裝的風動電動工具用鉆夾頭，鉆頭插接在夾頭中，夾頭上開設有四個余量槽，將夾頭分為四個部分，當緊固機構收緊固定機構時，固定機構夾緊夾頭，余量槽使得夾頭形變較大，便于夾緊或松開，可快速更換鉆頭。

技術特征：

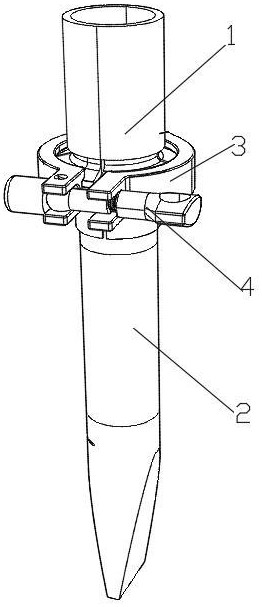

1.一種可快速拆裝的風動電動工具用鉆夾頭，包括夾頭機構（1），其特征在于：所述夾頭機構（1）的底部內插接有鉆頭（2），所述夾頭機構（1）的底部外表面套接有固定機構（3），所述固定機構（3）的一端螺紋貫穿插接有緊固機構（4），所述固定機構（3）包括有第一卡框（31）；所述緊固機構（4）包括有空心把手（44）；所述夾頭機構（1）包括有夾頭（11）。

2.根據權利要求1所述的一種可快速拆裝的風動電動工具用鉆夾頭，其特征在于：所述第一卡框（31）的一端固定安裝有轉軸（32），所述第一卡框（31）的一端通過轉軸（32）轉動安裝有第二卡框（33），所述第一卡框（31）的另一端內部轉動安裝有球體軸（35），所述球體軸（35）的一端固定安裝有緊固套（34）。

3.根據權利要求2所述的一種可快速拆裝的風動電動工具用鉆夾頭，其特征在于：所述緊固機構（4）螺紋貫穿插接緊固套（34）與球體軸（35）。

4.根據權利要求1所述的一種可快速拆裝的風動電動工具用鉆夾頭，其特征在于：所述空心把手（44）的左端固定安裝有卡桿（43），所述卡桿（43）的左端固定安裝有螺桿（42），所述螺桿（42）的左端螺紋套接有防松螺帽（41）。

5.根據權利要求4所述的一種可快速拆裝的風動電動工具用鉆夾頭，其特征在于：所述螺桿（42）螺紋貫穿緊固套（34）與球體軸（35）。

6.根據權利要求4所述的一種可快速拆裝的風動電動工具用鉆夾頭，其特征在于：所述卡桿（43）的直徑大于固定機構（3）的一端開槽。

7.根據權利要求2所述的一種可快速拆裝的風動電動工具用鉆夾頭，其特征在于：所述緊固機構（4）通過第一卡框（31）與第二卡框（33）套接在夾頭機構（1）的外表面。

8.根據權利要求1所述的一種可快速拆裝的風動電動工具用鉆夾頭，其特征在于：所述夾頭（11）上開設有余量槽（12），所述固定機構（3）套接在夾頭（11）處外表面。

技術總結
本技術公開了一種可快速拆裝的風動電動工具用鉆夾頭，涉及風動電動工具技術領域，包括夾頭機構，所述夾頭機構的底部內插接有鉆頭，所述夾頭機構的底部外表面套接有固定機構，所述固定機構的一端螺紋貫穿插接有緊固機構。本技術緊固機構通過第一卡框與第二卡框套接在夾頭機構的外表面，鉆頭插接在夾頭機構中，當第一卡框與第二卡框通過緊固機構收緊后對夾頭機構夾持力度增加，從而使得夾頭機構夾緊鉆頭，反之第一卡框與第二卡框松開后，夾頭機構夾緊鉆頭的力度減小，鉆頭可拔出進行更換，結構簡單操作方便,螺桿擰緊后，左端凸出球體軸的部分擰上防松螺帽，有效避免施工使用時因震動導致螺桿松動。

技術研發人員：李長城,蔣自強,李雪源,楊弘揚,李升,徐勝德,張振
受保護的技術使用者：山東金增精密機械有限公司
技術研發日：20240723
技術公布日：2025/4/28
