本技術涉及數控機床，具體為一種新型防護拉門氣動自動開關裝置。

背景技術：

1、目前現有的數控機床防護門一般采用的是四拉門或六拉門結構，即數控機床防護罩兩側分別設置兩個或三個聯動拉門，拉門手動開啟。這種數控機床手動開關門結構在加工使用中不能滿足工件的自動上下料作業及自動加工要求，在實際加工使用中存在很大局限性，針對以上缺陷，有必要對現有數控機床的拉門結構進行改良。實現拉門的自動開關。

技術實現思路

1、本實用新型的目的在于提供一種新型防護拉門氣動自動開關裝置，以解決上述背景技術中提出的數控機床手動開關門結構在加工使用中不能滿足工件的自動上下料作業及自動加工要求，在實際加工使用中存在很大局限性的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種新型防護拉門氣動自動開關裝置，包括氣源處理三聯體，所述氣源處理三聯體的側面固定連接有節流閥，所述節流閥的側面固定連接有二位五通電磁滑閥，所述二位五通電磁滑閥的底部固定連接有消聲器，所述二位五通電磁滑閥的頂部分別固定連接有第五氣動接頭和第六氣動接頭，所述第五氣動接頭的側面分別固定連接有第一氣動接頭和第二氣動接頭，所述第一氣動接頭和第二氣動接頭的側面分別固定連接有第一磁耦合無桿氣缸和第二磁耦合無桿氣缸，所述第一氣動接頭和第二氣動接頭的底部分別固定連接有第一接近開關和第二接近開關。

4、作為本實用新型優選的方案，所述第一磁耦合無桿氣缸和第二磁耦合無桿氣缸的底部分別設置有左拉門和右拉門。

5、作為本實用新型優選的方案，所述左拉門和右拉門的頂部分別固定連接有第一連接板和第二連接板，所述第一連接板和第二連接板的頂部分別與第一磁耦合無桿氣缸和第二磁耦合無桿氣缸的氣缸磁塊固定連接。

6、作為本實用新型優選的方案，所述左拉門的頂部固定連接有第四接近開關，所述右拉門的頂部固定連接有第三接近開關。

7、作為本實用新型優選的方案，所述第四接近開關設置在第一連接板的側面，所述第三接近開關設置在第二連接板的側面。

8、作為本實用新型優選的方案，所述第一磁耦合無桿氣缸和第二磁耦合無桿氣缸的側端分別固定連接有第三氣動接頭和第四氣動接頭，所述第三氣動接頭和第四氣動接頭分別與第六氣動接頭固定連接。

9、作為本實用新型優選的方案，所述左拉門和右拉門位置相對，所述左拉門和右拉門的尺寸均相同。

10、作為本實用新型優選的方案，所述第一接近開關、第三接近開關、第四接近開關、第二接近開關的型號均相同。

11、與現有技術相比，本實用新型的有益效果是：

12、1、本實用新型中，通過設置第一磁耦合無桿氣缸和第二磁耦合無桿氣缸活塞與氣缸之間無機械連接，密封性能優異，活塞的動作通過磁耦合傳遞到外部滑塊，無需活塞桿，安裝空間比普通空間少，最大行程比普通氣缸大，氣缸兩端帶有可調緩沖及固定緩沖裝置，換向動作平穩無沖擊，同時避免機械損傷，活塞腔與滑塊腔隔開，防止灰塵污物進入系統，延長氣缸使用壽命，并且本裝置制作簡單，結構緊湊，使用方便，容易安裝，成本較低，自動化程度高，適合于在數控機床制造商內推廣使用。

13、2、本實用新型中，通過壓縮空氣經過氣源處理三聯件(空氣過濾器、減壓閥、油霧器)處理后，經過節流閥、二位五通電磁閥后進入無桿氣缸，向無桿氣缸提供動力，拉門移動速度由節流閥調整。

14、3、本實用新型中，數控系統發出開啟指令后，二位五通電磁閥一側線圈吸合，壓縮空氣進入兩無桿氣缸內側。推動氣缸滑塊通過連接板帶動左右拉門向兩側移動，打開拉門，當拉門運動到最大開啟位置,靠近接近開關時,接近開關發出信號，二位五通電磁閥線圈失電，氣缸停止動作，拉門全部打開，防護拉門拉開后，能夠?qū)⒌毒吆凸ぜ柯冻?，工件和刀具沒有裝卸死角。

15、4、本實用新型中，數控系統發出關閉指令后，二位五通電磁閥另一側線圈吸合，壓縮空氣進入兩無桿氣缸外側，推動氣缸滑塊通過連接板帶動左右拉門向內側移動，關閉拉門，當拉門運動到關閉位置,靠近接近開關時,接近開關發出信號，二位五通電磁閥線圈失電，氣缸停止動作，拉門關閉。

技術特征：

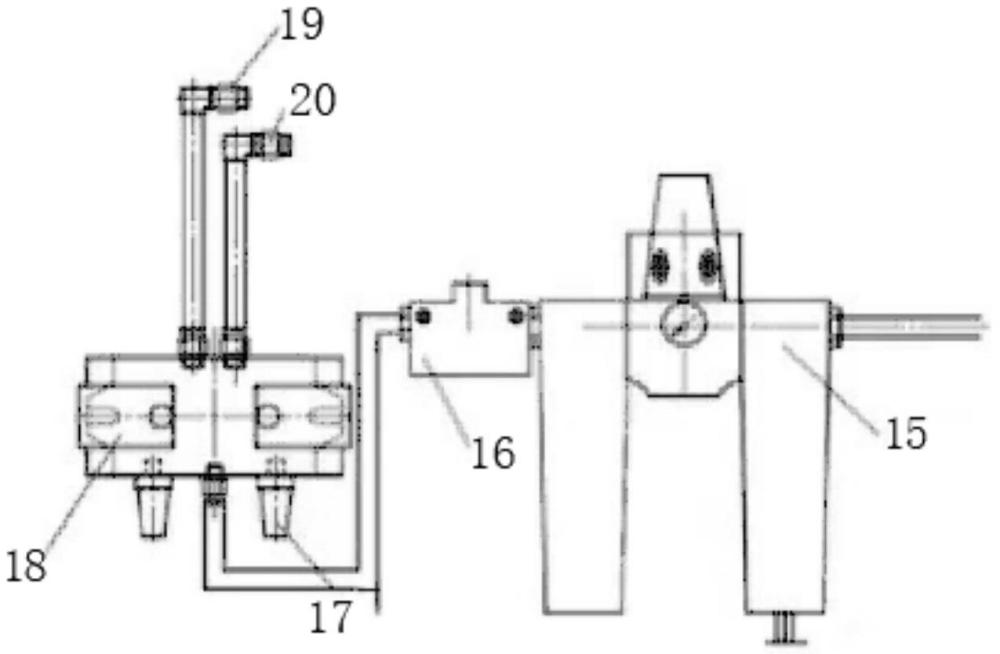

1.一種新型防護拉門氣動自動開關裝置，包括氣源處理三聯體(15)，其特征在于：所述氣源處理三聯體(15)的側面固定連接有節流閥(16)，所述節流閥(16)的側面固定連接有二位五通電磁滑閥(18)，所述二位五通電磁滑閥(18)的底部固定連接有消聲器(17)，所述二位五通電磁滑閥(18)的頂部分別固定連接有第五氣動接頭(19)和第六氣動接頭(20)，所述第五氣動接頭(19)的側面分別固定連接有第一氣動接頭(1)和第二氣動接頭(8)，所述第一氣動接頭(1)和第二氣動接頭(8)的側面分別固定連接有第一磁耦合無桿氣缸(2)和第二磁耦合無桿氣缸(6)，所述第一氣動接頭(1)和第二氣動接頭(8)的底部分別固定連接有第一接近開關(9)和第二接近開關(14)。

2.根據權利要求1所述的一種新型防護拉門氣動自動開關裝置，其特征在于：所述第一磁耦合無桿氣缸(2)和第二磁耦合無桿氣缸(6)的底部分別設置有左拉門(13)和右拉門(10)。

3.根據權利要求2所述的一種新型防護拉門氣動自動開關裝置，其特征在于：所述左拉門(13)和右拉門(10)的頂部分別固定連接有第一連接板(3)和第二連接板(7)，所述第一連接板(3)和第二連接板(7)的頂部分別與第一磁耦合無桿氣缸(2)和第二磁耦合無桿氣缸(6)的氣缸磁塊固定連接。

4.根據權利要求2所述的一種新型防護拉門氣動自動開關裝置，其特征在于：所述左拉門(13)的頂部固定連接有第四接近開關(12)，所述右拉門(10)的頂部固定連接有第三接近開關(11)。

5.根據權利要求4所述的一種新型防護拉門氣動自動開關裝置，其特征在于：所述第四接近開關(12)設置在第一連接板(3)的側面，所述第三接近開關(11)設置在第二連接板(7)的側面。

6.根據權利要求1所述的一種新型防護拉門氣動自動開關裝置，其特征在于：所述第一磁耦合無桿氣缸(2)和第二磁耦合無桿氣缸(6)的側端分別固定連接有第三氣動接頭(4)和第四氣動接頭(5)，所述第三氣動接頭(4)和第四氣動接頭(5)分別與第六氣動接頭(20)固定連接。

7.根據權利要求2所述的一種新型防護拉門氣動自動開關裝置，其特征在于：所述左拉門(13)和右拉門(10)位置相對，所述左拉門(13)和右拉門(10)的尺寸均相同。

8.根據權利要求1所述的一種新型防護拉門氣動自動開關裝置，其特征在于：所述第一接近開關(9)、第三接近開關(11)、第四接近開關(12)、第二接近開關(14)的型號均相同。

技術總結
本技術涉及數控機床技術領域，尤其為一種新型防護拉門氣動自動開關裝置，包括氣源處理三聯體，氣源處理三聯體的側面固定連接有節流閥，節流閥的側面固定連接有二位五通電磁滑閥，二位五通電磁滑閥的底部固定連接有消聲器；通過設置第一磁耦合無桿氣缸和第二磁耦合無桿氣缸活塞與氣缸之間無機械連接，密封性能優異，活塞的動作通過磁耦合傳遞到外部滑塊，無需活塞桿，安裝空間比普通空間少，最大行程比普通氣缸大，氣缸兩端帶有可調緩沖及固定緩沖裝置，換向動作平穩無沖擊，同時避免機械損傷，活塞腔與滑塊腔隔開，防止灰塵污物進入系統，延長氣缸使用壽命，并且本裝置制作簡單，結構緊湊，使用方便，容易安裝，成本較低，自動化程度高。

技術研發人員：郭濱,王傳英
受保護的技術使用者：德州冠魯精密機械制造有限公司
技術研發日：20240724
技術公布日：2025/4/28
