本技術涉及井蓋生產，尤其涉及一種夾持井蓋的可調節機構。

背景技術：

1、井蓋，用于遮蓋道路或家中深井，防止人或者物體墜落，按材質可分為金屬井蓋、高強度纖維水泥混凝土井蓋、樹脂井蓋等。一般采用圓形。可用于綠化帶、人行道、機動車道、碼頭、小巷等。

2、目前不銹鋼井蓋在鑄造完成后，需要通過夾持裝置將井蓋夾持，對井蓋進行打孔，拋光處理，但是由于井蓋外表面呈弧形，現有的夾持設備對井蓋進行夾持時采用兩個固定大小的壓爪與井蓋之間兩點接觸，點接觸會導致夾持面積較小而且兩個夾爪對井蓋只有兩個方向的約束，這就導致對井蓋的夾持不穩定，在加工時很容易產生晃動。

技術實現思路

1、本實用新型為了解決現有技術問題，提供一種夾持井蓋的可調節機構。為解決上述技術問題，本實用新型采用技術方案的基本構思是：

2、一種夾持井蓋的可調節機構，包括底板，所述底板的兩側壁均開設有通孔，多個所述通孔的內部均轉動連接有內螺紋套，多個所述內螺紋套的一端均延伸至底板的外部，多個所述內螺紋套的內壁之間均螺紋連接有螺桿，多個所述螺桿的一端均對應延伸至底板的內側，多個所述螺桿的一端均固定有球形套，所述底板的兩側內壁均等距固定有多個內六角導向套。

3、可選的，多個所述內六角導向套均對應位于通孔的一端，多個所述螺桿的外表面靠近球形套一端均對應與內六角導向套的內壁相貼合。

4、可選的，多個所述通孔的內壁均開設有環形槽，多個所述內螺紋套的外表面均固定有滑動卡合在環形槽內部的限位環。

5、可選的，多個所述內螺紋套的外表面靠近一端邊緣處均固定有外六角環，所述底板的外側設置有與外六角環相互卡合的內六角套筒。

6、可選的，多個所述球形套的一側外表面均開設有貫穿至內部的側開口，多個所述球形套的內部均設置有球體，多個所述球體的外表面均固定有從側開口延伸至外部的連板，多個所述連板的一端均固定有接觸夾板。

7、可選的，所述底板的內部底面等距開設有多個凹槽，多個所述凹槽的內部底面均開設有貫穿至底板底部的貫穿口，多個所述凹槽的兩側內壁之間均轉動連接有導向輥。

8、可選的，所述底板的前后兩側均固定有導向臺。

9、采用上述技術方案后，本實用新型與現有技術相比具有以下有益效果，當然，實施本實用新型的任一產品并不一定需要同時達到以下所述的所有優點：

10、1、本實用新型中，首先將需要加工的井蓋放置在底板的內部，然后通過內六角套筒分別轉動底板兩側的內螺紋套，在內螺紋套轉動時會帶動內部的螺桿伸縮，通過螺桿的伸縮可以將接觸夾板向需要夾持的井蓋外表面推動，直至壓合在井蓋外表面上為止，從而可以在井蓋外表面完成多點接觸形成約束面，使得對井蓋的固定更加穩定。

11、2、本實用新型中，在轉動內螺紋套時，為了防止螺桿與內螺紋套同步轉動，將螺桿靠近球形套一端外表面與內六角導向套的內壁相互貼合，從而可以對螺桿進行約束，防止在內螺紋套轉動時產生同步轉動現象，在球形套的內部設置球體，并且將接觸夾板通過連板與球體連接，使得在接觸夾板與井蓋外表面接觸時，通過球體的轉動，可以調節接觸夾板與井蓋外表面的接觸傾角，從而可以使接觸夾板更好的與井蓋外表面相互貼合。

技術特征：

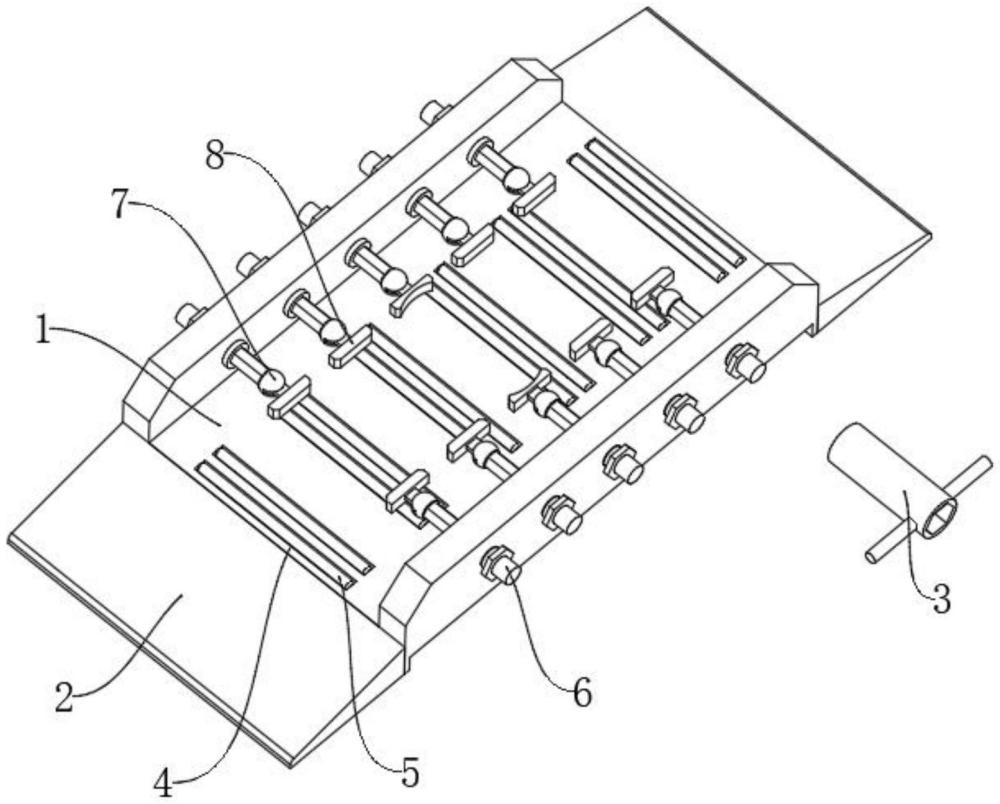

1.一種夾持井蓋的可調節機構，包括底板(1)，其特征在于：所述底板(1)的兩側壁均開設有通孔(11)，多個所述通孔(11)的內部均轉動連接有內螺紋套(18)，多個所述內螺紋套(18)的一端均延伸至底板(1)的外部，多個所述內螺紋套(18)的內壁之間均螺紋連接有螺桿(6)，多個所述螺桿(6)的一端均對應延伸至底板(1)的內側，多個所述螺桿(6)的一端均固定有球形套(7)，所述底板(1)的兩側內壁均等距固定有多個內六角導向套(14)。

2.根據權利要求1所述的一種夾持井蓋的可調節機構，其特征在于：多個所述內六角導向套(14)均對應位于通孔(11)的一端，多個所述螺桿(6)的外表面靠近球形套(7)一端均對應與內六角導向套(14)的內壁相貼合。

3.根據權利要求2所述的一種夾持井蓋的可調節機構，其特征在于：多個所述通孔(11)的內壁均開設有環形槽(12)，多個所述內螺紋套(18)的外表面均固定有滑動卡合在環形槽(12)內部的限位環(13)。

4.根據權利要求1所述的一種夾持井蓋的可調節機構，其特征在于：多個所述內螺紋套(18)的外表面靠近一端邊緣處均固定有外六角環(10)，所述底板(1)的外側設置有與外六角環(10)相互卡合的內六角套筒(3)。

5.根據權利要求1所述的一種夾持井蓋的可調節機構，其特征在于：多個所述球形套(7)的一側外表面均開設有貫穿至內部的側開口(16)，多個所述球形套(7)的內部均設置有球體(15)，多個所述球體(15)的外表面均固定有從側開口(16)延伸至外部的連板(17)，多個所述連板(17)的一端均固定有接觸夾板(8)。

6.根據權利要求1所述的一種夾持井蓋的可調節機構，其特征在于：所述底板(1)的內部底面等距開設有多個凹槽(4)，多個所述凹槽(4)的內部底面均開設有貫穿至底板(1)底部的貫穿口(9)，多個所述凹槽(4)的兩側內壁之間均轉動連接有導向輥(5)。

7.根據權利要求1所述的一種夾持井蓋的可調節機構，其特征在于：所述底板(1)的前后兩側均固定有導向臺(2)。

技術總結
本技術提供一種夾持井蓋的可調節機構，涉及井蓋生產技術領域，包括底板，所述底板的兩側壁均開設有通孔，多個所述通孔的內部均轉動連接有內螺紋套，多個所述內螺紋套的一端均延伸至底板的外部，多個所述內螺紋套的內壁之間均螺紋連接有螺桿，多個所述螺桿的一端均對應延伸至底板的內側，多個所述螺桿的一端均固定有球形套，本技術，將需要加工的井蓋放置在底板的內部，然后通過內六角套筒分別轉動底板兩側的內螺紋套，在內螺紋套轉動時會帶動內部的螺桿伸縮，通過螺桿的伸縮可以將接觸夾板向需要夾持的井蓋外表面推動，直至壓合在井蓋外表面上為止，從而可以在井蓋外表面完成多點接觸形成約束面，使得對井蓋的固定更加穩定。

技術研發人員：張金燈
受保護的技術使用者：貴州萬井科技有限公司
技術研發日：20240723
技術公布日：2025/4/28
