本發明涉及鍵合絲生產設備，具體的說是一種鍵合絲生產的可預處理鍵合絲拉絲設備。

背景技術：

1、在電子材料生產領域，鍵合絲作為芯片與外部電路連接的關鍵材料，其質量至關重要。鍵合絲拉絲設備是鍵合絲生產流程中的核心設備，通過對原材料進行拉絲加工，使其達到特定的直徑和性能要求。該設備的性能直接影響鍵合絲的直徑精度、表面質量、機械性能等關鍵指標，進而影響芯片封裝的可靠性與電子產品的整體性能，在半導體、微電子等行業中占據關鍵地位。

2、傳統的鍵合絲拉絲設備存在諸多不足。在鍵合絲預處理方面，缺乏有效的拉直功能，導致收卷時鍵合絲易纏繞、彎曲，影響收卷效率與質量，且難以適應不同直徑鍵合絲的拉直需求，通用性差。潤滑環節存在缺陷，潤滑液涂抹不均勻，易出現局部過多或過少的情況，不僅浪費潤滑液，還可能因潤滑不良影響拉絲過程的穩定性與鍵合絲表面質量。此外，設備對鍵合絲的保護機制不完善，面對拉絲過程中的頓挫現象，無法提供有效的緩沖保護，易使鍵合絲因剛性沖擊而斷裂；同時，設備易與鍵合絲產生共振，加劇鍵合絲的磨損與損傷，難以滿足鍵合絲高質量、高效率生產的需求，亟待改進與優化。

技術實現思路

1、(一)解決的技術問題

2、本發明提供了一種鍵合絲生產的可預處理鍵合絲拉絲設備，解決了上述背景技術中所提到的問題。

3、(二)技術方案

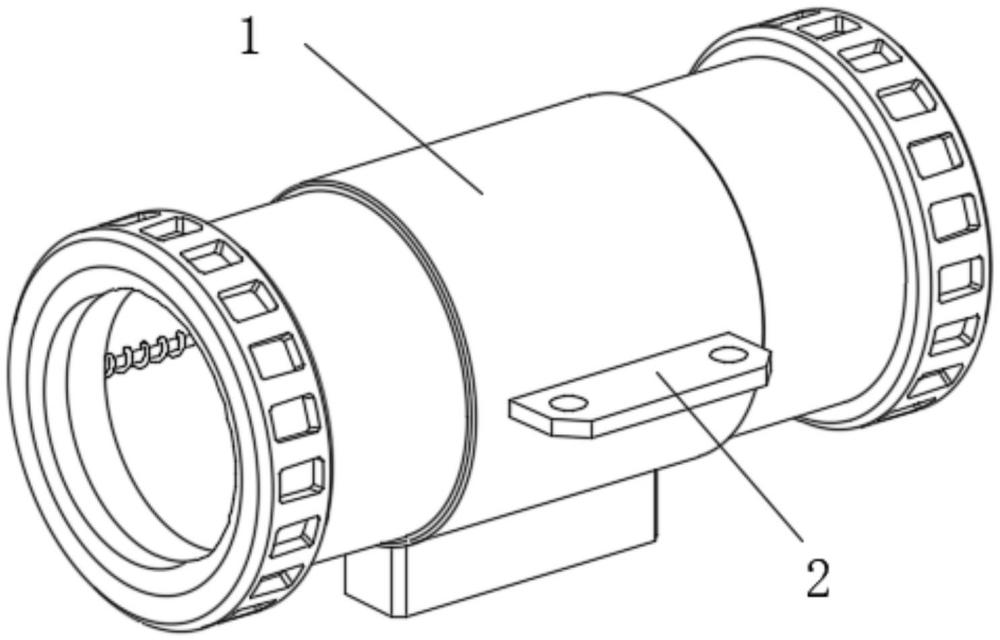

4、為實現以上目的，本發明通過以下技術方案予以實現：一種鍵合絲生產的可預處理鍵合絲拉絲設備，包括安裝管，所述安裝管的兩側外表面對稱固定連接有連接板，其中鍵合絲從安裝管的一端入口進入，并從安裝管的另一端出口導出，且安裝管通過連接板與生產設備固定連接，還包括：

5、潤滑機構，所述潤滑機構活動安裝在安裝管的內部，所述潤滑機構沿著安裝管的內壁進行滑動；

6、輔助機構，所述輔助機構固定安裝在潤滑機構上，所述輔助機構與潤滑機構相互配合工作；

7、其中所述潤滑機構包括安裝槽，所述安裝槽開設在安裝管的內表面，且安裝槽設置為環狀，所述安裝槽的內表面對稱固定連接有滑桿，所述滑桿的外表面滑動套接有一號滑動環，所述一號滑動環的內表面固定連接有一號波紋環，所述一號波紋環的內側固定連接有一號安裝環。

8、優選的，所述一號安裝環的內表面固定連接有導桿，所述導桿沿一號安裝環的中心軸固定間距設置有三個，所述一號安裝環的內側設置有穩定環，所述穩定環與一號安裝環呈同一中心軸設置，其中穩定環與一號安裝環之間固定連接，所述導桿遠離一號安裝環的一端貫穿固定連接在穩定環的內表面。

9、優選的，所述導桿遠離一號安裝環的一端滑動插接有插接桿，所述插接桿的兩端對稱滑動插接有插接管，所述插接管設置為近l型，所述插接管遠離插接桿的一端轉動連接有貼合輥，所述貼合輥沿一號安裝環的中心軸固定間距設置有三個。

10、優選的，所述貼合輥的外表面設置為弧面，所述貼合輥的內部設置為中空狀，所述貼合輥的外表面貫穿對稱開設有滑槽，所述滑槽內滑動連接有擠壓板，所述擠壓板的外端初始時設置在貼合輥的外側。

11、優選的，所述擠壓板的內端兩側表面對稱固定連接有限位板，所述限位板設置在貼合輥的內部，貼合輥的內表面對稱固定連接有限位桿，所述限位板貫穿彈性滑動套接在限位桿的外表面。

12、優選的，所述限位桿的中部外表面固定連接有隔板，所述隔板對稱固定連接在貼合輥的兩側內表面，所述擠壓板的內端貫穿固定連接有儲液囊，所述儲液囊呈圓柱狀，所述儲液囊的內表面對稱固定連接有橡膠板，所述橡膠板兩兩設置為一組，同一組所述橡膠板之間形成三角空腔。

13、優選的，所述擠壓板的外端開設有釋放槽，所述釋放槽沿同一個擠壓板的外表面固定間距設置有三個，所述擠壓板的內部開設有釋放孔，所述釋放孔貫穿擠壓板設置，所述釋放孔的外側與釋放槽連通，所述釋放孔的內側與橡膠板形成的三角空腔連通。

14、優選的，所述輔助機構包括連接管，所述連接管滑動套設在滑桿的外表面，所述連接管固定連接在一號滑動環的內側表面，所述連接管遠離一號滑動環的一端固定連接有二號滑動環，所述二號滑動環通過彈簧彈性滑動連接在滑桿的外表面，所述二號滑動環的內表面固定連接有二號波紋環，所述二號波紋環的內側固定連接有二號安裝環。

15、優選的，所述二號安裝環的內表面固定連接有輔助管，所述輔助管呈水平放置，所述輔助管的管徑設置為逐漸減小，所述輔助管的內表面固定連接有海綿管，所述海綿管靠近一號滑動環的一側內表面開設有均勻槽，所述均勻槽遠離一號滑動環的一端設置為尖角狀，所述安裝管的底部內表面貫穿開設有收集槽，所述收集槽的外側設置有收集盒，所述收集盒固定扣合在安裝管的底部外表面，通過安裝管外表面的連接板即可將本設備固定連接在鍵合絲的拉絲設備上，當開始對鍵合絲進行拉絲時，即可將鍵合絲通過安裝管并與鍵合絲的收納卷筒連接，正常工作時鍵合絲在安裝管內進行移動，并最終通過收納卷筒完成對鍵合絲的收卷。

16、(三)有益效果

17、本發明提供了一種鍵合絲生產的可預處理鍵合絲拉絲設備。具備以下有益效果：

18、(一)、本鍵合絲生產的可預處理鍵合絲拉絲設備，鍵合絲進入到安裝管內后會先通過一號滑動環的內側，即使得鍵合絲的外表面與貼合輥的外表面貼合，并且隨著鍵合絲的移動在擠壓力的作用下貼合輥跟隨轉動，通過貼合輥的限位作用使得鍵合絲在安裝管內被拉直，即實現在鍵合絲完成收卷前被拉直處理，大幅提高鍵合絲的收卷效率，同時提高鍵合絲的收卷質量，且通過插接桿與插接管的配合即可使得三個貼合輥之間的間距可調，進而實現匹配不同大小的鍵合絲，大幅提高本設備的適用性。

19、(二)、本鍵合絲生產的可預處理鍵合絲拉絲設備，通過設置的釋放孔即可實現在潤滑液進行釋放時避免產生堵塞導致潤滑液無法均勻?qū)С龅膯栴}，且通過在儲液囊的內表面固定連接橡膠板，即可實現當擠壓板脫離與鍵合絲的接觸時擠壓板復位，通過兩個橡膠板的閉合作用對擠壓板上的釋放孔進行封閉，避免擠壓板脫離與鍵合絲的接觸后產生潤滑液泄露的情況，而擠壓板受壓往貼合輥內部移動對儲液囊進行擠壓時會使得儲液囊發生形變，進而促使橡膠板打開，同時擠壓板復位時儲液囊會同步復位，及其內部呈負壓狀態，從而對釋放孔的內部產生一股吸力，實現擠壓板每次與鍵合絲接觸后都可以自動產生一股反向回收力，進一步避免潤滑液的浪費，當鍵合絲通過潤滑機構后會緊接著靠近二號安裝環移動，即涂抹潤滑液完成后的鍵合絲會逐漸靠近海綿管并最終通過海綿管，而因海綿管靠近潤滑機構的一側開設有均勻槽，所以鍵合絲在剛進入海綿管內時不會與海綿管的內壁接觸，直至鍵合絲移動到海綿管遠離潤滑機構的一側，鍵合絲開始與海綿管的內壁接觸，同時由于均勻槽遠離潤滑機構的一側設置為尖角狀，所以鍵合絲表面的潤滑液在與海綿管接觸時會由于擠壓摩擦效果使得其表面的大部分潤滑液被阻擋停留在均勻槽中，并通過鍵合絲與海綿管之間的摩擦運動使得通過海綿管將潤滑液均勻的涂抹在鍵合絲的外表面，不僅大幅提高了潤滑液的覆蓋率，同時也可以避免潤滑液產生浪費。

20、(三)、本鍵合絲生產的可預處理鍵合絲拉絲設備，當海綿管吸收了足夠多的潤滑液后會由于輔助管的變徑效果從而通過輔助管靠近潤滑機構的一側低落到安裝管的底部，并通過收集槽與收集盒完成對多余潤滑液的回收，進一步避免了潤滑液的浪費，而當鍵合絲在拉絲過程中產生頓挫感時，會連同潤滑機構和輔助機構同時且同步在滑桿上進行滑動，從而實現在拉絲過程中對鍵合絲提供一股彈性的保護力，避免鍵合絲在拉絲過程中由于意外情況導致頓挫時直接的剛性限位導致鍵合絲斷裂的問題，而通過將一號安裝環和二號安裝環分別通過一號波紋環和二號波紋環進行安裝即可實現一號安裝環和二號安裝環在工作時處于彈性作用下，進而避免了鍵合絲在拉絲過程中與設備產生共振的情況，大幅提高了對鍵合絲的保護效果。
