本發明涉及繩槽車削，具體為一種摩擦式提升機滾筒繩槽定量車削裝置。

背景技術：

1、多繩摩擦提升機是指一種用作提升礦物、升降人員和物料的礦山機械設備。多繩摩擦式提升機采用的是撓性體摩擦傳動原理，鋼絲繩搭在摩擦輪上，利用鋼絲繩與襯墊間的摩擦力來提升或下放重物。對摩擦輪繩槽進行車削，必須以繩槽直徑數據為依據，保證車削后各繩槽直徑相等，傳統繩槽車削設備采用人工控制，加工效率較低，并且加工精度有限，可能會造成鋼絲繩受力不均勻，從而不同程度的損傷鋼絲繩，影響鋼絲繩的壽命，嚴重時甚至?xí)l(fā)生事故。

2、公告號為cn220782249u的實用新型專利公開了一種用于多繩摩擦式提升機的摩擦輪繩槽切削裝置，包括切削刀具、用于驅動切削刀具對摩擦輪繩槽進行切削的驅動機構和用于調節切削刀具位置的移動機構。該實用新型通過主臺伺服驅動器、進給臺伺服驅動器和升降機構帶動切削刀具在x軸、y軸和z軸上移動，使切削刀具精準移動到所需車削繩槽位置，主電軸帶動切削刀具快速旋轉，實現自動化切削，不僅加工效率高，而且加工繩槽圓整度高。

3、然而，若要利用刀座帶動不同的刀頭進行轉動，以實現不同的加工作業，就需要對輸出軸上的刀頭進行拆卸與安裝，而不使用的刀頭則需要被分開存放起來，在安裝刀具時工作人員將預配的刀具安裝在刀座的插口上，在安裝的過程中附著在刀具上的雜質會遺留在刀座的插口處，并且頻繁的拆裝會增加機械結構之間雜質垃圾，影響二者之間的摩擦力，進而降低輸出軸與刀頭之間連接的穩定性，影響加工質量。

技術實現思路

1、為了解決背景技術部分所述的技術問題，本發明提供一種摩擦式提升機滾筒繩槽定量車削裝置。

2、本申請解決其技術問題所采用的技術方案是：一種摩擦式提升機滾筒繩槽定量車削裝置，包括底板，所述底板上固定設置有調節器，所述調節器上固定設置有轉盤，所述轉盤上固定設置有兩個相互平行的支架，兩個所述支架之間轉動設置有轉軸，其中一個所述支架上固定設置有電機，且所述電機的輸出端與所述轉軸之間固定連接，且所述轉軸的外周面上固定設置有刀具固定裝置；

3、所述刀具固定裝置包括固定設置在所述轉軸上的刀具架，所述刀具架的外周面上開設有多個均勻排布的定位槽，所述定位槽上滑動設置有固定器，所述固定器的外周面上固定設置有固定板，所述固定板上固定設置有多根相互平行的螺栓，各個所述螺栓均勻設置于所述固定板的各個拐角處，所述刀具架的外周面上開設有與所述螺栓相匹配的螺紋孔。

4、優選的，所述底板的外周面上固定設置有四根相互平行的支撐柱，且各個所述支撐柱的底端上均固定設置有防滑板。

5、優選的，所述刀具架的一端上固定設置有控制器，且所述控制器的輸出端上固定設置有絞龍，且所述絞龍與所述轉軸之間同軸設置。

6、優選的，所述刀具架的另一端上固定設置有多根相互平行的長桿，且相鄰的兩根所述長桿之間固定設置有防塵板，且各個所述防塵板上均開設有氣孔，且所述防塵板內設有對內部雜質進行清理的保護裝置。

7、優選的，所述保護裝置包括固定設置在所述轉軸上的往復絲桿，且所述往復絲桿與所轉軸之間同軸設置，所述往復絲桿上螺紋連接有套環，所述套環的外周面上固定設置有多根均勻排布的連接桿，所述連接桿的另一端上固定設置有刮板一，所述刮板一與所述防塵板的內壁相貼合。

8、優選的，所述刮板一的側壁呈傾斜設置，所述長桿的另一端上固定設置有擋板。

9、優選的，所述定位槽內開設有卡槽，所述螺栓上固定設置有與所述定位槽相匹配的螺紋桿，所述螺紋桿的外周面上固定設有卡環，所述卡環與所述卡槽之間相互卡合。

10、優選的，所述固定板上固定設置有豎桿，所述豎桿的另一端與所述卡環之間固定連接，所述豎桿上固定設置有加強筋，所述加強筋的另一端上固定設置有刮板二。

11、優選的，所述刮板二與所述定位槽的內壁之間相互貼合，所述刮板二呈傾斜設置。

12、優選的，所述支架上固定設置有保護殼，所述電機與所述保護殼的內壁之間相互貼合。

13、本申請的有益效果是：本申請?zhí)峁┑囊环N摩擦式提升機滾筒繩槽定量車削裝置，通過設置在底板上的調節器實現了工作人員在使用裝置先將裝置移動到合適位置，通過設置在底板上的支撐柱和防滑板實現對裝置整體進行支撐固定，再通過設置在刀具架內的定位槽，實現了工作人員在安裝固定器時，工作人員將螺紋桿插入裝置的定位槽內，并且在安裝螺紋桿的過程中轉動的刮板二能夠?qū)Χㄎ徊鄣膬?nèi)壁上的雜質進行刮除保證定位槽內部的清潔。

技術特征：

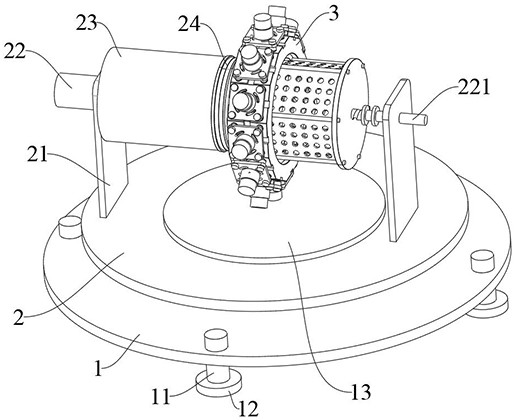

1.一種摩擦式提升機滾筒繩槽定量車削裝置，包括底板（1），其特征在于還包括，所述底板（1）上固定設置有調節器（13），所述調節器（13）上固定設置有轉盤（2），所述轉盤（2）上固定設置有兩個相互平行的支架（21），兩個所述支架（21）之間轉動設置有轉軸（221），其中一個所述支架（21）上固定設置有電機（22），且所述電機（22）的輸出端與所述轉軸（221）之間固定連接，且所述轉軸（221）的外周面上固定設置有刀具固定裝置；

2.根據權利要求1所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述底板（1）的外周面上固定設置有四根相互平行的支撐柱（11），且各個所述支撐柱（11）的底端上均固定設置有防滑板（12）。

3.根據權利要求1所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述刀具架（3）的一端上固定設置有控制器（24），且所述控制器（24）的輸出端上固定設置有絞龍（222），且所述絞龍（222）與所述轉軸（221）之間同軸設置。

4.根據權利要求1所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述刀具架（3）的另一端上固定設置有多根相互平行的長桿（32），且相鄰的兩根所述長桿（32）之間固定設置有防塵板（33），且各個所述防塵板（33）上均開設有氣孔（331），且所述防塵板（33）內設有對內部雜質進行清理的保護裝置。

5.根據權利要求4所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述保護裝置包括固定設置在所述轉軸（221）上的往復絲桿（2211），且所述往復絲桿（2211）與所述轉軸（221）之間同軸設置，所述往復絲桿（2211）上螺紋連接有套環（42），所述套環（42）的外周面上固定設置有多根均勻排布的連接桿（41），所述連接桿（41）的另一端上固定設置有刮板一（4），所述刮板一（4）與所述防塵板（33）的內壁相貼合。

6.根據權利要求5所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述刮板一（4）的側壁呈傾斜設置，所述長桿（32）的另一端上固定設置有擋板（34）。

7.根據權利要求1所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述定位槽（351）內開設有卡槽（352），所述螺栓（312）上固定設置有與所述定位槽（351）相匹配的螺紋桿（313），所述螺紋桿（313）的外周面上固定設有卡環（314），所述卡環（314）與所述卡槽（352）之間相互卡合。

8.根據權利要求7所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述固定板（311）上固定設置有豎桿（315），所述豎桿（315）的另一端與所述卡環（314）之間固定連接，所述豎桿（315）上固定設置有加強筋（317），所述加強筋（317）的另一端上固定設置有刮板二（316）。

9.根據權利要求8所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述刮板二（316）與所述定位槽（351）的內壁之間相互貼合，所述刮板二（316）呈傾斜設置。

10.根據權利要求3所述的一種摩擦式提升機滾筒繩槽定量車削裝置，其特征在于，所述支架（21）上固定設置有保護殼（23），所述電機（22）與所述保護殼（23）的內壁之間相互貼合。

技術總結
本發明涉及繩槽車削技術領域，具體為一種摩擦式提升機滾筒繩槽定量車削裝置，包括底板，所述底板上固定設置有調節器，所述調節器上固定設置有轉盤，所述轉盤上固定設置有兩個相互平行的支架，兩個所述支架之間轉動設置有轉軸，其中一個所述支架上固定設置有電機，通過設置在底板上的調節器實現了工作人員在使用裝置時先將裝置移動到合適位置，通過設置在底板上的支撐柱和防滑板實現對裝置整體進行支撐固定，再通過設置在刀具架內的定位槽，實現了工作人員在安裝固定器時，將螺紋桿插入裝置的定位槽內，并且在安裝螺紋桿的過程中轉動的刮板二能夠?qū)Χㄎ徊鄣膬?nèi)壁上的雜質進行刮除保證定位槽內部的清潔。

技術研發人員：徐偉豪,劉偉明,楊盼許,王忠磊,尉海龍,孫旭光,李升琦,王瀟宇
受保護的技術使用者：山東煙臺鑫泰黃金礦業有限責任公司
技術研發日：
技術公布日：2025/3/10
