本發明涉及一種刀庫，具體是涉及一種加工中心用的刀庫。

背景技術：

1、數控機床是數字控制機床(computer?numerical?control?machine?tools)的簡稱，是一種裝有程序控制系統的自動化機床。該控制系統能夠邏輯地處理具有控制編碼或其他符號指令規定的程序，并將其譯碼，用代碼化的數字表示，通過信息載體輸入數控裝置。經運算處理由數控裝置發出各種控制信號，控制機床的動作，按圖紙要求的形狀和尺寸，自動地將零件加工出來。而加工中心則是帶有刀庫和自動換刀裝置的一種高度自動化的多功能數控機床。

2、目前的加工中心中的圓盤式刀庫，刀具安裝在圓盤的一側，偏載嚴重，長期工作，會影響刀具的位移精度；另外，現有的圓盤式刀庫的結構不夠緊湊，刀具數量有限。

技術實現思路

1、本發明的目的在于提供一種加工中心防偏載型盤中盤刀庫，它解決了刀庫偏載的問題。

2、為解決上述技術問題，本發明所采用的技術方案是：

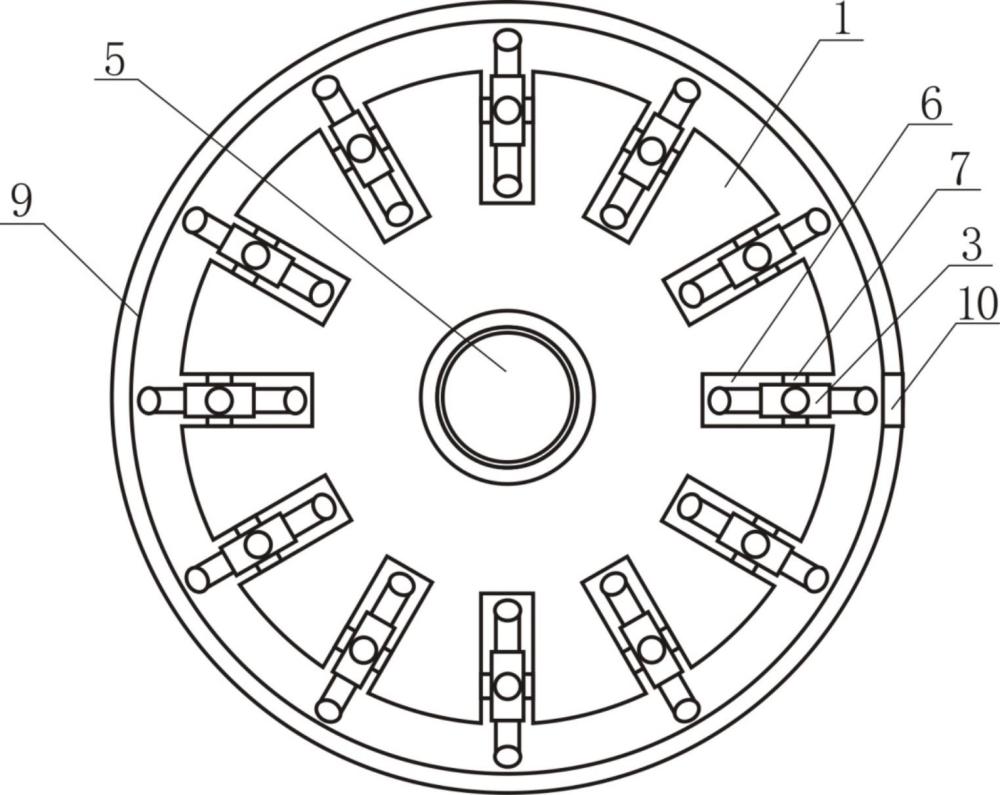

3、一種加工中心防偏載型盤中盤刀庫，包括圓形承載盤、載盤驅動裝置、刀盤和刀盤驅動裝置，所述載盤驅動裝置通過主軸驅動圓形承載盤轉動，所述圓形承載盤上沿著其周邊分布有多個刀盤安裝槽，所述刀盤安裝槽中安裝有轉軸，所述刀盤位于刀盤安裝槽中且安裝在轉軸上，刀盤驅動裝置通過轉軸驅動刀盤轉動，所述刀盤的周邊分布有多個刀具容納杯，所述刀具容納杯用以承載刀具，所述刀盤驅動裝置位于圓形承載盤內。

4、進一步地，還包括刀庫罩，所述主軸安裝在刀庫罩內，所述圓形承載盤位于刀庫罩內且安裝在主軸上。

5、進一步地，所述刀庫罩的側壁上設有刀具存取口。

6、進一步地，所述圓形承載盤包括軸套、左盤體和右盤體，左盤體安裝在軸套的左端，右盤體安裝在軸套的右端，左盤體和右盤體均與軸套垂直，所述刀盤驅動裝置安裝在左盤體和右盤體之間；所述軸套固定安裝在主軸上。

7、進一步地，所述左盤體和右盤體之間設有連接板，所述連接板位于刀盤安裝槽的兩側，所述轉軸的兩端通過軸承安裝在刀盤安裝槽兩側的連接板上。

8、進一步地，還包括第一位移編碼器和第一鎖止裝置，所述第一位移編碼器用以檢測控制圓形承載盤的轉動角度，所述第一鎖止裝置用以鎖住或固定主軸，以限制圓形承載盤轉動。

9、進一步地，還包括第二位移編碼器和第二鎖止裝置，所述第二位移編碼器用以檢測控制刀盤的轉動角度，所述第二鎖止裝置用以鎖住或固定轉軸，以限制刀盤轉動。

10、進一步地，所述載盤驅動裝置采用的是伺服電機。

11、進一步地，所述刀盤驅動裝置采用的是伺服電機。

12、進一步地，所述刀庫罩安裝在支架上。

13、本發明的有益效果在于：

14、本申請對刀庫進行改進，將刀盤驅動裝置安裝在圓形承載盤內并在圓形承載盤的刀盤安裝槽中水平安裝刀盤，從而使刀具和刀盤驅動裝置對圓形承載盤的作用力保持均衡，從而解決了刀庫的偏載問題；并且使刀庫的結構更加緊湊，刀具的安裝數量更多。

技術特征：

1.一種加工中心防偏載型盤中盤刀庫，其特征在于：包括圓形承載盤、載盤驅動裝置、刀盤和刀盤驅動裝置，所述載盤驅動裝置通過主軸驅動圓形承載盤轉動，所述圓形承載盤上沿著其周邊分布有多個刀盤安裝槽，所述刀盤安裝槽中安裝有轉軸，所述刀盤位于刀盤安裝槽中且安裝在轉軸上，刀盤驅動裝置通過轉軸驅動刀盤轉動，所述刀盤的周邊分布有多個刀具容納杯，所述刀具容納杯用以承載刀具，所述刀盤驅動裝置位于圓形承載盤內。

2.根據權利要求1所述的加工中心防偏載型盤中盤刀庫，其特征在于：還包括刀庫罩，所述主軸安裝在刀庫罩內，所述圓形承載盤位于刀庫罩內且安裝在主軸上。

3.根據權利要求2所述的加工中心防偏載型盤中盤刀庫，其特征在于：所述刀庫罩的側壁上設有刀具存取口。

4.根據權利要求1所述的加工中心防偏載型盤中盤刀庫，其特征在于：所述圓形承載盤包括軸套、左盤體和右盤體，左盤體安裝在軸套的左端，右盤體安裝在軸套的右端，左盤體和右盤體均與軸套垂直，所述刀盤驅動裝置安裝在左盤體和右盤體之間；所述軸套固定安裝在主軸上。

5.根據權利要求4所述的加工中心防偏載型盤中盤刀庫，其特征在于：所述左盤體和右盤體之間設有連接板，所述連接板位于刀盤安裝槽的兩側，所述轉軸的兩端通過軸承安裝在刀盤安裝槽兩側的連接板上。

6.根據權利要求1所述的加工中心防偏載型盤中盤刀庫，其特征在于：還包括第一位移編碼器和第一鎖止裝置，所述第一位移編碼器用以檢測控制圓形承載盤的轉動角度，所述第一鎖止裝置用以鎖住或固定主軸，以限制圓形承載盤轉動。

7.根據權利要求1所述的加工中心防偏載型盤中盤刀庫，其特征在于：還包括第二位移編碼器和第二鎖止裝置，所述第二位移編碼器用以檢測控制刀盤的轉動角度，所述第二鎖止裝置用以鎖住或固定轉軸，以限制刀盤轉動。

8.根據權利要求1所述的加工中心防偏載型盤中盤刀庫，其特征在于：所述載盤驅動裝置采用的是伺服電機。

9.根據權利要求1所述的加工中心防偏載型盤中盤刀庫，其特征在于：所述刀盤驅動裝置采用的是伺服電機。

10.根據權利要求2所述的加工中心防偏載型盤中盤刀庫，其特征在于：所述刀庫罩安裝在支架上。

技術總結
本發明公開一種加工中心防偏載型盤中盤刀庫，屬于刀庫技術領域，它包括圓形承載盤、載盤驅動裝置、刀盤和刀盤驅動裝置，載盤驅動裝置通過主軸驅動圓形承載盤轉動，圓形承載盤上沿著其周邊分布有多個刀盤安裝槽，刀盤安裝槽中安裝有轉軸，刀盤位于刀盤安裝槽中且安裝在轉軸上，刀盤驅動裝置通過轉軸驅動刀盤轉動，刀盤的周邊分布有多個刀具容納杯，刀具容納杯用以承載刀具，刀盤驅動裝置位于圓形承載盤內。本申請對刀庫進行改進，將刀盤驅動裝置安裝在圓形承載盤內并在圓形承載盤的刀盤安裝槽中水平安裝刀盤，從而使刀具和刀盤驅動裝置對圓形承載盤的作用力保持均衡，從而解決了刀庫的偏載問題；并且使刀庫的結構更加緊湊，刀具的安裝數量更多。

技術研發人員：黃光景,鄧立群,韋世勇,高孝洋,馮磊,李東輝
受保護的技術使用者：巨岡精工（廣東）股份有限公司
技術研發日：
技術公布日：2025/4/28
