本技術屬于壓型模具設備，尤其涉及一種新型燒結風機三元流葉片壓型工裝。

背景技術：

1、燒結余熱能量回收裝置，簡稱shrt機組，該裝置將低溫余熱汽輪機通過變速離合器同電機和燒結主抽風機串聯在同一根軸系上，直接利用燒結產生的煙氣余熱，通過余熱鍋爐產生蒸汽，使汽輪機輸出有用功，風機在燒結、煉鐵、煉鋼、焦化等行業大規模使用，特別是燒結系統主抽風機更是主要配套設備之一，其直接影響著燒結礦的產量、質量和能耗，現有的燒結風機三元流葉片壓型工裝包括上模座、下模座、上壓型胎模、下壓型胎模、立板、壓型面、上模墊板、下模墊板、上定位板、下定位板、導向桿、導向通孔、定位銷、上加強板、下加強板、定位卡口，這種燒結風機三元流葉片壓型工裝在進行使用的過程中不方便根據模具的厚度進行限位調整工作以及在使用的過程中無法進行工件限位的同時提高工件拿取效率的問題。

技術實現思路

1、為了解決上述技術問題，本實用新型提供一種新型燒結風機三元流葉片壓型工裝，通過在使用的過程中對限位機構進行改進，方便在加工的過程中根據模具的厚度進行限位調整工作以及在使用的過程中對定位機構進行改進，方便在定位的過程中進行工件快速拿取的目的。

2、一種新型燒結風機三元流葉片壓型工裝，包括下模座，所述的下模座的上端中間位置固定有下壓型胎模；所述的下模座的上端四角位置分別螺栓固定有導向桿；所述的導向桿的外壁上部滑動套接有上模座；所述的上模座的底端中間位置螺栓固定有上壓型胎模，其特征在于，所述的下模座的上端左右兩側中間位置分別設置有可調整緩沖限位保護管結構；所述的上壓型胎模的正表面中間位置和后表面中間位置分別設置有可滑動調整彈性取件框結構。

3、優選的，所述的可調整緩沖限位保護管結構包括固定管，所述的固定管的上端內部螺紋連接有螺紋桿；所述的螺紋桿的上端套接有緩沖防護管；所述的螺紋桿的左右兩側上部分別螺栓固定有滑動桿；所述的螺紋桿的上端固定有彈簧。

4、優選的，所述的可滑動調整彈性取件框結構包括限位框，所述的限位框的內部中間位置橫向開設有滑動孔；所述的滑動孔的內部滑動貫穿有固定螺栓；所述的限位框的底端左右兩側后面分別固定有彈性卡接板。

5、與現有技術相比，本實用新型的有益效果為：

6、1.本實用新型中，所述的固定管，螺紋桿，緩沖防護管，滑動桿以及彈簧的設置，有利于在使用的過程中通過固定管和螺紋桿螺紋連接設置，方便在壓型的過程中調整緩沖防護管的高度，便于在壓型的過程中進行調整以及緩沖防護的目度。

7、2.本實用新型中，所述的限位框，滑動孔，固定螺栓以及彈性卡接板相互配合的設置，有利于在使用的過程中通過限位框帶動彈性卡接板在移動的過程中帶動工件進行移動，方便在壓型后進行工件拿取的目的。

技術特征：

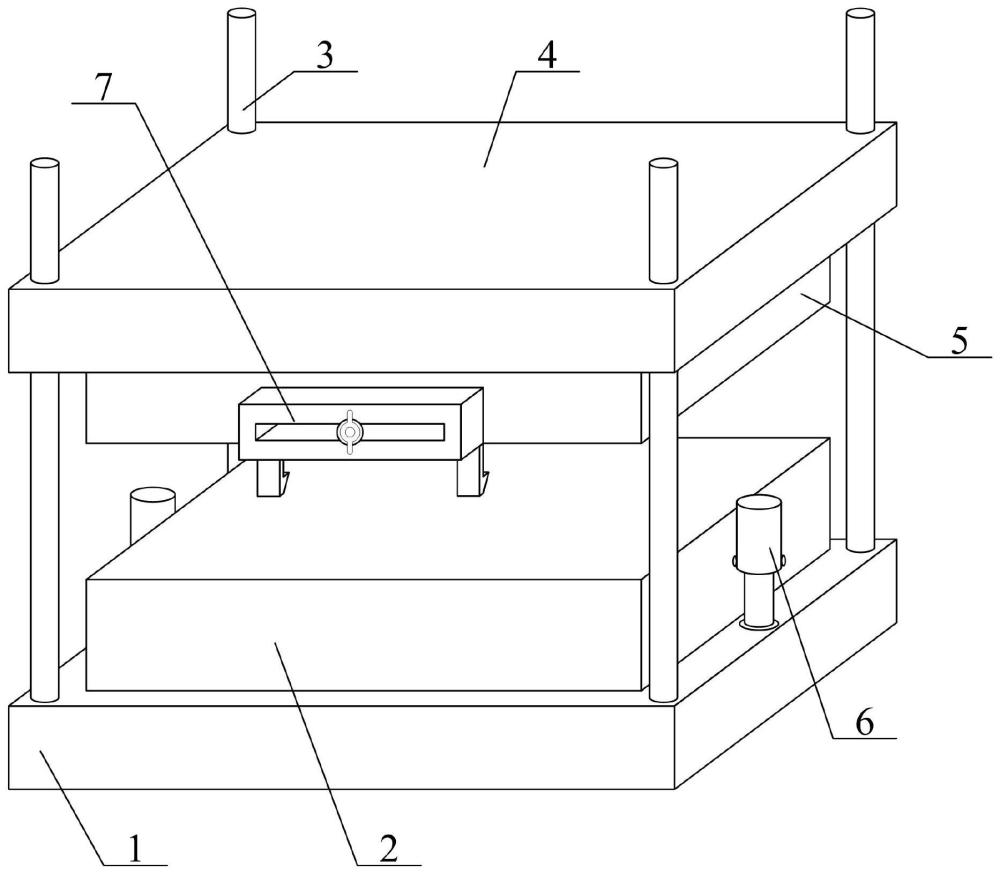

1.一種新型燒結風機三元流葉片壓型工裝，包括下模座(1)，所述的下模座(1)的上端中間位置固定有下壓型胎模(2)；所述的下模座(1)的上端四角位置分別螺栓固定有導向桿(3)；所述的導向桿(3)的外壁上部滑動套接有上模座(4)；所述的上模座(4)的底端中間位置螺栓固定有上壓型胎模(5)；其特征在于，該新型燒結風機三元流葉片壓型工裝中所述的下模座(1)的上端左右兩側中間位置分別設置有可調整緩沖限位保護管結構(6)；所述的上壓型胎模(5)的正表面中間位置和后表面中間位置分別設置有可滑動調整彈性取件框結構(7)。

2.如權利要求1所述的新型燒結風機三元流葉片壓型工裝，其特征在于，所述的可調整緩沖限位保護管結構(6)包括固定管(61)，所述的固定管(61)的上端內部螺紋連接有螺紋桿(62)；所述的螺紋桿(62)的上端套接有緩沖防護管(63)；所述的螺紋桿(62)的左右兩側上部分別螺栓固定有滑動桿(64)；所述的螺紋桿(62)的上端固定有彈簧(65)。

3.如權利要求1所述的新型燒結風機三元流葉片壓型工裝，其特征在于，所述的可滑動調整彈性取件框結構(7)包括限位框(71)，所述的限位框(71)的內部中間位置橫向開設有滑動孔(72)；所述的滑動孔(72)的內部滑動貫穿有固定螺栓(73)；所述的限位框(71)的底端左右兩側后面分別固定有彈性卡接板(74)。

4.如權利要求2所述的新型燒結風機三元流葉片壓型工裝，其特征在于，所述的固定管(61)分別插接在下模座(1)的上端左右兩側內部中間位置并螺栓固定。

5.如權利要求3所述的新型燒結風機三元流葉片壓型工裝，其特征在于，所述的限位框(71)設置在上壓型胎模(5)的正表面下部中間位置；所述的限位框(71)還翻轉后設置在上壓型胎模(5)的后表面下部中間位置；所述的固定螺栓(73)和上壓型胎模(5)螺紋連接設置。

技術總結
本技術提供一種新型燒結風機三元流葉片壓型工裝，包括下模座，下壓型胎模，導向桿，上模座，上壓型胎模，可調整緩沖限位保護管結構以及可滑動調整彈性取件框結構，所述的下模座的上端中間位置固定有下壓型胎模。本技術固定管，螺紋桿，緩沖防護管，滑動桿以及彈簧的設置，有利于在使用的過程中通過固定管和螺紋桿螺紋連接設置，方便在壓型的過程中調整緩沖防護管的高度，便于在壓型的過程中進行調整以及緩沖防護的目度；限位框，滑動孔，固定螺栓以及彈性卡接板相互配合的設置，有利于在使用的過程中通過限位框帶動彈性卡接板在移動的過程中帶動工件進行移動，方便在壓型后進行工件拿取的目的。
