本技術涉及一種斜孔加工裝置，尤其是一種金屬圓管斜孔加工裝置。

背景技術：

1、目前，為了批量化的對于金屬圓管進行斜孔加工，不可避免的需要借助對于金屬圓管的定位工裝，即加工時，先將工裝安裝在現有打孔設備的工作臺上，以對金屬圓管進行定位，且打孔鉆頭對準金屬圓管的偏心位置，故而，當打孔鉆頭進行豎直下壓鉆孔時，則可形成斜孔，由于現有技術中的打孔設備普遍是豎直下壓來進行打孔，而若對于金屬圓管加工斜孔時，偏心的沖力則易造成金屬圓管向一側偏移，故而，需要對于金屬圓管進行更加穩定的定位支撐。

技術實現思路

1、為了解決上述技術問題，本實用新型的目的是提供一種金屬圓管斜孔加工裝置，不僅可以給予金屬圓管以穩定的定位支撐，同時也可大大縮短鉆孔時上下料過渡的時間，提高生產效率，同時也能夠確保沿軸向鉆孔位始終固定，提高鉆孔的精度。

2、本實用新型提供了如下的技術方案：

3、一種金屬圓管斜孔加工裝置，包括定位底板、直線滑板、往復驅動件、定位部、頂壓部和夾緊塊，所述定位底板安裝在打孔設備工作臺上，其上方沿直線滑動連接有一組直線滑板，所述直線滑板由往復驅動件驅動進行直線往復運動，其上沿滑動方向依次并排分布有至少兩組定位部，所述定位部用于抱接金屬圓管的一端，且具有用于對金屬圓管的端部進行抵接限位的抵接板，所述頂壓部連接在定位底板的一側，其上安裝有夾緊塊，所述夾緊塊用于在頂壓部向定位部壓接金屬圓管另一端時抱緊金屬圓管的側壁；

4、至此，當一組定位部抱緊金屬圓管隨直線滑板運動至鉆頭底部時，其他定位部則可進行金屬圓管的上下料操作，從而大大節省了因?yàn)樯舷铝纤璧倪^渡時間，以此可以提高生產效率，且上料后、鉆孔前，對于定位部和頂壓部還可對于金屬圓管的兩端進行端部軸線限位，故而，則可確保每次打孔的軸線位置一定，同時由于頂壓部上夾緊塊對于金屬圓管側壁的定位，可在基于定位部和頂壓部兩端夾緊的基礎上，還能夠進行輔助的側壁位置固定，從而來進一步的防止金屬圓管在鉆孔時發生偏移。

5、優選的，定位部包括定位底塊和定位壓塊，所述定位底塊和定位壓塊上開設有弧形孔，兩組弧形孔對接形成用于包設限位在金屬圓管外的圓柱形孔，且其端部還設置有抵靠塊，所述定位底塊一側的抵靠塊為抵靠塊一，所述定位壓塊的一側的抵靠塊為抵靠塊二，所述抵靠塊一和抵靠塊二對接形成用于對金屬圓管進行端部限位的抵接板，所述定位底塊和定位壓塊通過螺栓鎖固連接，且所述定位壓塊上還開設有用于供打孔鉆頭穿過以對于內部的金屬圓管進行打孔的鉆孔。

6、優選的，定位部還包括有一組用于撐托在金屬圓管下方的定位托板，所述定位托板通過一側的定位板與定位底塊相連，且所述定位板抵靠在金屬圓管的一側，以此來更加精確的確定金屬圓管的位置。

7、優選的，定位托板的底部插接定位在直線滑板的插槽內，且其一側與定位板插接安裝，所述定位板背離所述定位托板的一端也插接安裝在所述定位底塊上，至此，則可通過調整定位托板插設位置以及更換不同長度的定位板，則可實現快速調整承托位置。

8、優選的，頂壓部包括頂壓底板、頂壓滑板、頂壓壓板和頂壓驅動件，所述頂壓底板固定在定位部的一側，其上滑接安裝有一組頂壓滑板，所述頂壓滑板由頂壓驅動件驅動進行直線往復運動，其上固定有頂壓壓板，所述夾緊塊設有位于頂壓壓板上的兩組，每組夾緊塊包括兩組由絲桿一驅動反向運動的爪體單元，所述絲桿一由電機一驅動旋轉，兩組夾緊塊對應夾緊在金屬圓管的頂端和底端，故而，當鉆孔時，兩組夾緊塊對于金屬圓管側壁的抱夾固定，則可以更好的緩沖鉆頭對于金屬圓管具有偏心旋轉的壓力，至此，可以輔助定位部和頂壓部頂壓金屬圓管兩端進行的定位，且往復驅動件和頂壓驅動件均采用對應的絲桿二和用于驅動絲桿二驅動旋轉的電機二來實現往復。

9、優選的，定位底塊內還設置有一組廢屑槽，其抵靠塊上開設有排屑孔，所述廢屑槽的底端連通廢屑孔，且向排屑孔的一側向下傾斜，所述排屑孔的出口端通過軟管連接抽風機，至此，當鉆孔時，也可同時啟動抽風機排出廢屑。

10、優選的，所述定位底塊和定位壓塊替換為通過拉缸鎖固連接，故而，無需人工對孔安裝金屬圓管，則可通過啟動拉缸頂升定位壓塊，容留處足夠的金屬圓管上料空間，且在上料后，再次啟動拉缸驅動定位壓塊壓接在定位底塊上，實現金屬圓管的初定位。

11、本實用新型的有益效果是：當一組定位部抱緊金屬圓管隨直線滑板運動至鉆頭底部時，其他定位部則可進行金屬圓管的上下料操作，從而大大節省了因?yàn)樯舷铝纤璧倪^渡時間，以此可以提高生產效率，且上料后且鉆孔前，對于定位部和頂壓部還可對于金屬圓管的兩端進行端部軸線限位，故而，則可確保每次打孔的軸線位置一定，同時由于頂壓部上夾緊塊對于金屬圓管側壁的定位，可在基于定位部和頂壓部兩端夾緊的基礎上，還能夠進行輔助的側壁位置固定，從而來進一步的防止金屬圓管在鉆孔時發生偏移。

技術特征：

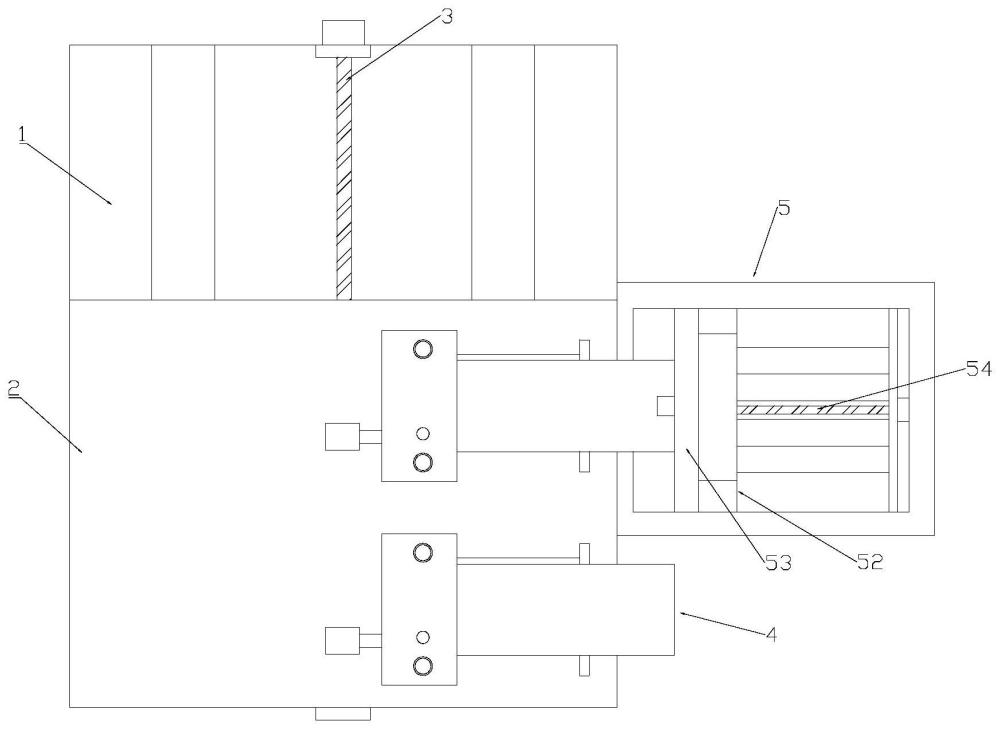

1.一種金屬圓管斜孔加工裝置，其特征在于，包括定位底板(1)、直線滑板(2)、往復驅動件(3)、定位部(4)、頂壓部(5)和夾緊塊(6)，所述定位底板(1)安裝在打孔設備工作臺上，其上方沿直線滑動連接有一組直線滑板(2)，所述直線滑板(2)由往復驅動件(3)驅動進行直線往復運動，其上沿滑動方向依次并排分布有至少兩組定位部(4)，所述定位部(4)用于抱接金屬圓管的一端，且具有用于對金屬圓管的端部進行抵接限位的抵接板，所述頂壓部(5)連接在定位底板(1)的一側，其上安裝有夾緊塊(6)，所述夾緊塊(6)用于在頂壓部(5)向定位部(4)壓接金屬圓管另一端時抱緊金屬圓管的側壁。

2.根據權利要求1所述的一種金屬圓管斜孔加工裝置，其特征在于，所述定位部(4)包括定位底塊(41)和定位壓塊(42)，所述定位底塊(41)和定位壓塊(42)上開設有弧形孔，兩組弧形孔對接形成用于包設限位在金屬圓管外的圓柱形孔，且其端部還設置有抵靠塊，所述定位底塊(41)一側的抵靠塊為抵靠塊一(43)，所述定位壓塊(42)的一側的抵靠塊為抵靠塊二(44)，所述抵靠塊一(43)和抵靠塊二(44)對接形成用于對金屬圓管進行端部限位的抵接板，所述定位底塊(41)和定位壓塊(42)通過螺栓鎖固連接，且所述定位壓塊(42)上還開設有用于供打孔鉆頭穿過以對于內部的金屬圓管進行打孔的鉆孔。

3.根據權利要求2所述的一種金屬圓管斜孔加工裝置，其特征在于，所述定位部(4)還包括有一組用于撐托在金屬圓管下方的定位托板(45)，所述定位托板(45)通過一側的定位板(46)與定位底塊(41)相連，且所述定位板(46)抵靠在金屬圓管的一側。

4.根據權利要求3所述的一種金屬圓管斜孔加工裝置，其特征在于，所述定位托板(45)的底部插接定位在直線滑板(2)的插槽內，且其一側與定位板(46)插接安裝，所述定位板(46)背離所述定位托板(45)的一端也插接安裝在所述定位底塊(41)上。

5.根據權利要求1所述的一種金屬圓管斜孔加工裝置，其特征在于，所述頂壓部(5)包括頂壓底板(51)、頂壓滑板(52)、頂壓壓板(53)和頂壓驅動件(54)，所述頂壓底板(51)固定在定位部(4)的一側，其上滑接安裝有一組頂壓滑板(52)，所述頂壓滑板(52)由頂壓驅動件(54)驅動進行直線往復運動，其上固定有頂壓壓板(53)，所述夾緊塊(6)設有位于頂壓壓板(53)上的兩組，每組夾緊塊(6)包括兩組由絲桿一(62)驅動反向運動的爪體單元(61)，所述絲桿一(62)由電機一驅動旋轉，兩組夾緊塊(6)對應夾緊在金屬圓管的頂端和底端。

6.根據權利要求2所述的一種金屬圓管斜孔加工裝置，其特征在于，所述定位底塊(41)內還設置有一組廢屑槽(47)，其抵靠塊上開設有排屑孔(48)，所述廢屑槽(47)的底端連通廢屑孔，且向排屑孔(48)的一側向下傾斜，所述排屑孔(48)的出口端通過軟管連接抽風機。

7.根據權利要求2所述的一種金屬圓管斜孔加工裝置，其特征在于，所述定位底塊(41)和定位壓塊(42)替換為通過拉缸鎖固連接。

技術總結
本技術提供一種金屬圓管斜孔加工裝置，涉及一種斜孔加工裝置，包括定位底板、直線滑板、往復驅動件、定位部、頂壓部和夾緊塊，定位底板上方沿直線滑動連接有一組直線滑板，直線滑板由往復驅動件驅動進行直線往復運動，其上并排分布有至少兩組定位部，定位部用于抱接金屬圓管的一端，且具有用于對金屬圓管的端部進行抵接限位的抵接板，頂壓部連接在定位底板的一側，其上安裝有夾緊塊，夾緊塊用于在頂壓部向定位部壓接金屬圓管另一端時抱緊金屬圓管的側壁，本技術不僅可以給予金屬圓管以穩定的定位支撐，同時也可大大縮短鉆孔時上下料過渡的時間，提高生產效率，同時也能夠確保沿軸向鉆孔位始終固定，提高鉆孔的精度。
