本發明涉及倉儲貨架，尤其涉及一種貨架組裝方法。

背景技術：

1、倉儲貨架是通過特定的結構和設計，將倉儲空間進行合理劃分和利用，以實現貨物有序存儲、方便管理和高效存取的基礎設施。

2、現有技術中所采用的倉儲貨架，通過外部吊裝設備將立柱片吊至組裝好的貨架上，然后工人再爬高作業，將橫梁、連桿等部件安裝于立柱片上，完成貨架的組裝。該安裝方法存在安裝效率低、周期長的弊端，同時，工人高空作業存在一定的安全隱患。

技術實現思路

1、本發明的目的在于提供一種貨架組裝方法，可提高貨架安裝效率，縮短貨架安裝周期，同時，能夠確保工人的安全。

2、為達此目的，本發明采用以下技術方案：

3、提供一種貨架組裝方法，包括以下步驟：

4、s1：組裝多個立柱片；

5、s2：設置支撐結構，并將所述立柱片置于所述支撐結構上；

6、多個所述立柱片沿第一水平方向間隔設置，且每個所述立柱片均沿第二水平方向延伸；

7、所述支撐結構具有能夠限位所述立柱片的第一狀態以及未限位所述立柱片的第二狀態；將所述立柱片置于多個所述支撐結構上，并將多個所述支撐結構調至所述第一狀態；多個所述支撐結構沿所述立柱片的延伸方向間隔設置；

8、所述第一水平方向垂直于所述第二水平方向；

9、s3：安裝橫梁組件；

10、將多個所述橫梁組件沿所述第二水平方向間隔設置于所述立柱片上，所述橫梁組件包括兩個沿豎直方向間隔分設于所述立柱片兩側的橫梁，且每個所述橫梁均可拆卸地連接于所述立柱片上，完成貨架模塊的組裝；

11、s4：將所述支撐結構調至所述第二狀態，使用外部吊裝設備將所述貨架模塊吊裝至安裝位置。

12、作為貨架組裝方法的可選方案，所述支撐結構包括：

13、底座，支撐于地面上；

14、限位件，可拆卸地設置于所述底座上，所述限位件遠離所述底座的一端圍設有限位槽；

15、沿豎直方向，所述立柱片的一側抵接于所述底座上，另一側抵接于所述限位槽內。

16、作為貨架組裝方法的可選方案，所述支撐結構還包括伸縮機構，所述伸縮機構設置于所述底座與所述限位件之間，用于驅動所述限位件沿所述豎直方向移動。

17、作為貨架組裝方法的可選方案，所述底座底側設置有多個移動輪，所述移動輪具有可移動的移動狀態以及無法移動的鎖定狀態。

18、作為貨架組裝方法的可選方案，所述底座包括兩個固定板及多個連接件，兩個所述固定板間隔設置，每個所述連接件均連接于兩個所述固定板之間；

19、所述限位件設置于所述連接件上，所述立柱片抵接于所述連接件上。

20、作為貨架組裝方法的可選方案，所述連接件面向所述立柱片的一側設置有防滑結構。

21、作為貨架組裝方法的可選方案，所述固定板呈三角形。

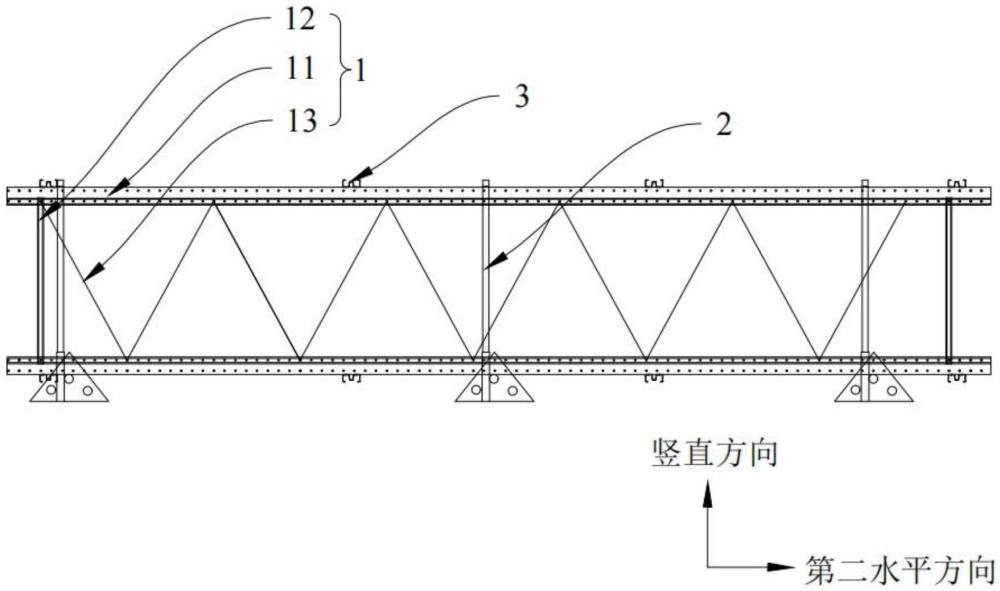

22、作為貨架組裝方法的可選方案，所述立柱片包括：

23、兩個支撐柱，沿豎直方向間隔設置，所述支撐柱沿所述第二水平方向延伸；

24、多個橫撐，沿所述第二水平方向間隔設置，每個所述橫撐均連接于兩個所述支撐柱之間。

25、作為貨架組裝方法的可選方案，所述立柱片還包括多個斜撐，所述斜撐連接于兩個所述支撐柱之間。

26、作為貨架組裝方法的可選方案，所述橫梁通過鈑金彎折成西格瑪梁。

27、本發明的有益效果：

28、本發明提供了一種貨架組裝方法，將組裝完成的多個立柱片置于支撐結構上，多個立柱片沿第一水平方向間隔設置，每個立柱片均沿第二水平方向延伸，并且每個立柱片均置于多個支撐結構上，多個支撐結構沿立柱片的延伸方向間隔設置。將支撐結構調至第一狀態，以限位立柱片。再將橫梁組件設置于立柱片上，使兩個橫梁沿豎直方向間隔分設于立柱片兩側，并將橫梁可拆卸地連接于立柱片上，完成貨架模塊的組裝。最后將支撐結構調至第二狀態，解除對立柱片的限位，并使用外部吊裝設備將貨架模塊吊裝至安裝位置。該方法可減少高空作業量，確保作業人員的安全，同時，可提高貨架安裝效率，縮短貨架安裝周期。

技術特征：

1.一種貨架組裝方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的貨架組裝方法，其特征在于，所述支撐結構(2)包括：

3.根據權利要求2所述的貨架組裝方法，其特征在于，所述支撐結構(2)還包括伸縮機構(23)，所述伸縮機構(23)設置于所述底座(21)與所述限位件(22)之間，用于驅動所述限位件(22)沿所述豎直方向移動。

4.根據權利要求2所述的貨架組裝方法，其特征在于，所述底座(21)底側設置有多個移動輪，所述移動輪具有可移動的移動狀態以及無法移動的鎖定狀態。

5.根據權利要求2所述的貨架組裝方法，其特征在于，所述底座(21)包括兩個固定板(211)及多個連接件(212)，兩個所述固定板(211)間隔設置，每個所述連接件(212)均連接于兩個所述固定板(211)之間；

6.根據權利要求5所述的貨架組裝方法，其特征在于，所述連接件(212)面向所述立柱片(1)的一側設置有防滑結構。

7.根據權利要求5所述的貨架組裝方法，其特征在于，所述固定板(211)呈三角形。

8.根據權利要求1所述的貨架組裝方法，其特征在于，所述立柱片(1)包括：

9.根據權利要求8所述的貨架組裝方法，其特征在于，所述立柱片(1)還包括多個斜撐(13)，所述斜撐(13)連接于兩個所述支撐柱(11)之間。

10.根據權利要求1-9任一所述的貨架組裝方法，其特征在于，所述橫梁(31)通過鈑金彎折成西格瑪梁。

技術總結
本發明屬于倉儲貨架技術領域，公開了一種貨架組裝方法，將組裝完成的多個立柱片置于支撐結構上，多個立柱片沿第一水平方向間隔設置，每個立柱片均沿第二水平方向延伸，并且每個立柱片均置于多個支撐結構上，多個支撐結構沿立柱片的延伸方向間隔設置。將支撐結構調至第一狀態，以限位立柱片。再將橫梁組件設置于立柱片上，使兩個橫梁沿豎直方向間隔分設于立柱片兩側，并將橫梁可拆卸地連接于立柱片上，完成貨架模塊的組裝。最后將支撐結構調至第二狀態，解除對立柱片的限位，并使用外部吊裝設備將貨架模塊吊裝至安裝位置。該方法可減少高空作業量，確保作業人員的安全，同時，可提高貨架安裝效率，縮短貨架安裝周期。

技術研發人員：徐金,程亮,張玉龍
受保護的技術使用者：浙江世倉智能倉儲設備有限公司
技術研發日：
技術公布日：2025/4/28
