本發明涉及打標機，具體為一種曲軸打標機。

背景技術：

1、在工業生產中，曲軸作為重要的機械零件，其表面的標記和標識對于產品的追溯、質量控制以及后續的裝配和維護等環節都至關重要，傳統的曲軸打標機大多采用機械式定位和夾持方式，通過手動或簡單的自動化裝置將曲軸放置在打標位置，并利用固定的夾具進行夾持，然而，這種現有技術存在諸多缺陷；

2、首先，在定位方面，傳統曲軸打標機的定位精度有限，往往依賴于操作人員的經驗和技能，導致曲軸在打標前的位置偏差較大，這種位置偏差不僅容易造成打標錯誤或重復打標，還使得激光無法準確聚焦在曲軸表面，從而降低了打標的整體質量；

3、其次，在夾持方面，傳統曲軸打標機的夾具設計往往較為簡單，缺乏足夠的彈性和適應性，在夾持曲軸時，夾具無法緊密貼合曲軸表面，導致曲軸在打標過程中容易出現振動或晃動，這種不穩定的夾持方式不僅進一步降低了打標的準確性，還增加了打標過程中的安全隱患，

4、此外，傳統曲軸打標機在打標過程中產生的微小廢屑或熔融的金屬顆粒往往難以有效清除，這些廢屑容易卡在打標槽內，影響打標效果和曲軸表面的平整度，長期積累下來，還會導致打標區域的清晰度下降，激光無法持續準確聚焦在曲軸表面，從而進一步降低了打標的準確性和精度。

技術實現思路

1、針對現有技術的不足，本發明提供了一種曲軸打標機，解決了背景技術中所提及的技術問題。

2、為實現以上目的，本發明通過以下技術方案予以實現：一種曲軸打標機，包括支撐座，支撐座頂部設置有安裝組件，安裝組件上設置有用于轉運曲軸的轉動組件，支撐座一側頂部固定連接支撐板，支撐板頂部設置有對曲軸進行打標處理的激光打標機，激光打標機一側設置有對打標過程產生的廢屑進行收集的清理組件；

3、轉動組件包括轉動安裝在支撐座上的定位軸，定位軸上下端固定連接有轉動盤，轉動盤側壁開設有與曲軸相適配的安裝槽，定位軸底部設置有驅動件，驅動件一側設置有對打標時曲軸進行敲擊的敲擊件，轉動盤頂部呈圓周陣列設置有對曲軸進行下壓出來的下壓件。

4、作為本技術方案的進一步優選，驅動件包括固定安裝在支撐座頂部一側的安裝板，安裝板底部固定安裝有伺服電機，伺服電機的輸出端通過轉軸固定連接有柱銷輪，柱銷輪一側適配設置有固定安裝在定位軸底部的槽輪，槽輪上方設置有固定安裝在定位軸上的主動齒輪。

5、作為本技術方案的進一步優選，下壓件包括固定安裝轉動盤頂部的豎直板，豎直板頂部固定連接有橫板，橫板在豎直方向上滑動連接有滑桿，滑桿底部固定連接有圓盤，圓盤底部轉動連接有壓板，壓板外壁固定連接有完整齒圈。

6、作為本技術方案的進一步優選，滑行板表面開設有矩形槽，且矩形槽內固定連接有定位桿，定位桿上滑動連接有矩形塊，矩形塊一側與圓盤固定連接、另一側固定連接有梯形板，且矩形塊頂部設置有套設在定位桿上的第二阻尼彈簧。

7、作為本技術方案的進一步優選，滑行板表面橫向滑動連接有滑行板，滑行板外側端連接有弧形夾持塊，弧形夾持塊兩側固定連接有導向桿，且導向桿滑動安裝在滑行板上，弧形夾持塊與滑行板之間設置有套設在導向桿上的第三阻尼彈簧，滑行板表面開設有凹槽，且梯形板底部滑動安裝在凹槽內，梯形板一側設置有安裝在滑行板上的滑輪。

8、作為本技術方案的進一步優選，敲擊件包括轉動安裝在支撐板外側端的連接桿，連接桿底部通過同步帶輪傳動件與轉軸傳動連接，連接桿頂部固定連接有旋轉盤，旋轉盤偏離圓心處轉動連接連動桿，連動桿另一端轉動連接有敲擊桿，敲擊桿滑動安裝在支撐板上。

9、作為本技術方案的進一步優選，安裝組件包括固定安裝在支撐座頂部的固定座，固定座頂部固定連接有下連接環與連接架，連接架設置有多個，且位于下連接環的外側端，連接架內側端固定連接有上連接環，上連接環與下連接環的位置相對應，且轉動盤位于上連接環、下連接環內側。

10、作為本技術方案的進一步優選，固定座、下連接環、上連接環的表面一側均開設有進料槽，下連接環、上連接環的表面另一側均開設有出料槽；

11、出料槽一側設置有固定安裝在下連接環上導料桿，下連接環內壁固定連接有弧形架，且弧形架與激光打標機的位置相互對應。

12、作為本技術方案的進一步優選，上連接環頂部固定連接有弧形桿，弧形桿內壁固定連接有第一部分齒圈與第二部分齒圈，第一部分齒圈與第二部分齒圈位于弧形架的兩側，且第一部分齒圈、第二部分齒圈均與完整齒圈嚙合傳動，弧形桿、上連接環、下連接環與固定座上轉動連接轉動桿，轉動桿頂部固定連接有清理輥，轉動桿底部固定連接有從動齒輪。

13、作為本技術方案的進一步優選，清理組件包括固定安裝在支撐板一側的收集箱，收集箱底部連接設置有泵體，收集箱頂部連接設置有連接管，連接管另一端連接設置有吸塵管，且吸塵管的位置與激光打標機的位置相對應。

14、與現有技術相比具備以下有益效果：

15、通過柱銷輪、槽輪和定位軸的間歇性轉動，以及壓板、完整齒圈等部件的同步運動，實現了曲軸在打標前的精確定位，這種定位方式不僅提高了打標的準確性，避免了因位置偏差導致的打標錯誤或重復打標，還確保了激光能夠準確聚焦在曲軸表面，從而提高了打標的整體質量；弧形夾持塊在第三阻尼彈簧的彈性作用力下，能夠緊密貼合曲軸表面，實現穩定夾持，這種夾持方式不僅保證了曲軸在打標過程中的穩定性，減少了因振動或晃動導致的打標質量下降，還提高了打標的可靠性和安全性；敲擊桿的往復敲擊能夠有效震動曲軸，使激光打標過程中產生的微小廢屑或熔融的金屬顆粒從打標槽內脫落，保持打標區域的清潔，廢屑的清除不僅有助于保持打標區域的清晰度，還能確保激光能夠持續準確聚焦在曲軸表面，從而進一步提高打標的準確性和精度；敲擊作用還能使曲軸表面更加平整，減少因表面不平整導致的打標質量問題，同時，精確定位和穩定夾持也確保了打標標記的耐久性和不易磨損性，提升了曲軸的整體品質。

16、通過主動齒輪與從動齒輪的傳動，以及清理輥的同步轉動，實現了對曲軸端部和外壁的雙重清理，這種雙重旋轉機制能夠更全面地覆蓋曲軸的外壁，顯著提高了清理的效率和效果，清理后的曲軸表面更加干凈、無雜質，為后續的激光打標提供了良好的基礎；曲軸在打標前經過精確的定位和夾持，確保了激光打標機能夠準確地在曲軸表面進行打標，同時，清理后的曲軸表面更加平整，有助于獲得更清晰、更準確的打標效果。

技術特征：

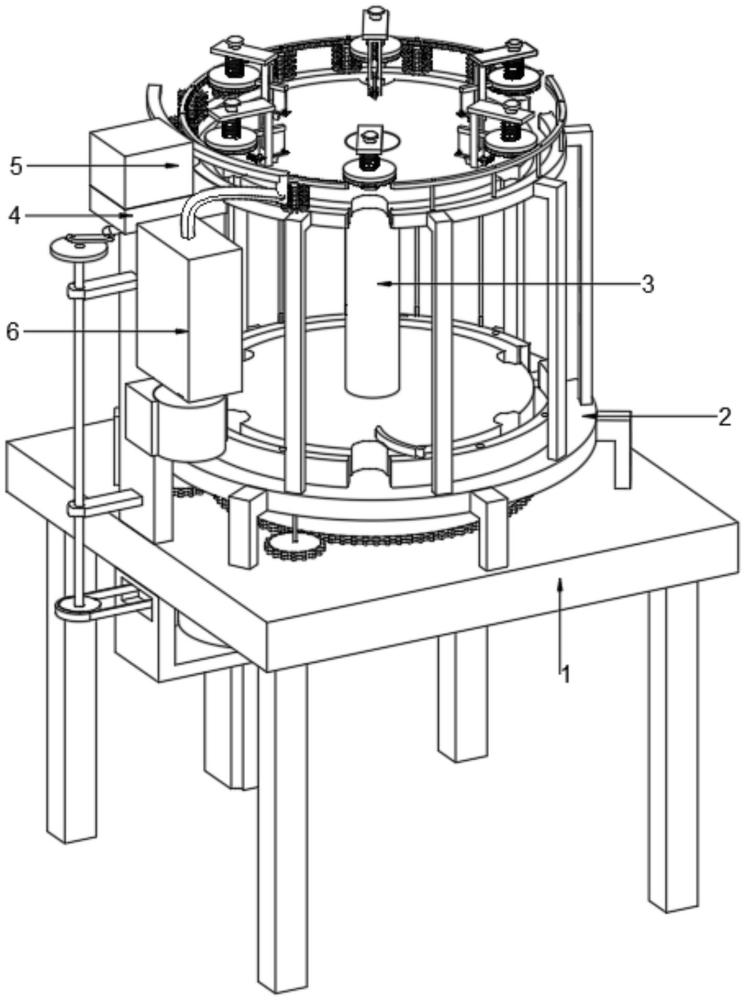

1.一種曲軸打標機，包括支撐座(1)，其特征在于：支撐座(1)頂部設置有安裝組件(2)，安裝組件(2)上設置有用于轉運曲軸的轉動組件(3)，支撐座(1)一側頂部固定連接支撐板(4)，支撐板(4)頂部設置有對曲軸進行打標處理的激光打標機(5)，激光打標機(5)一側設置有對打標過程產生的廢屑進行收集的清理組件(6)；

2.根據權利要求1所述的一種曲軸打標機，其特征在于：驅動件包括固定安裝在支撐座(1)頂部一側的安裝板(37)，安裝板(37)底部固定安裝有伺服電機(36)，伺服電機(36)的輸出端通過轉軸固定連接有柱銷輪(35)，柱銷輪(35)一側適配設置有固定安裝在定位軸(31)底部的槽輪(34)，槽輪(34)上方設置有固定安裝在定位軸(31)上的主動齒輪(328)。

3.根據權利要求2所述的一種曲軸打標機，其特征在于：下壓件包括固定安裝轉動盤(32)頂部的豎直板(38)，豎直板(38)頂部固定連接有橫板(39)，橫板(39)在豎直方向上滑動連接有滑桿(310)，滑桿(310)底部固定連接有圓盤(311)，圓盤(311)底部轉動連接有壓板(313)，壓板(313)外壁固定連接有完整齒圈(312)。

4.根據權利要求3所述的一種曲軸打標機，其特征在于：滑行板(318)表面開設有矩形槽，且矩形槽內固定連接有定位桿(315)，定位桿(315)上滑動連接有矩形塊，矩形塊一側與圓盤(311)固定連接、另一側固定連接有梯形板(317)，且矩形塊頂部設置有套設在定位桿(315)上的第二阻尼彈簧(316)。

5.根據權利要求4所述的一種曲軸打標機，其特征在于：滑行板(318)表面橫向滑動連接有滑行板(318)，滑行板(318)外側端連接有弧形夾持塊(319)，弧形夾持塊(319)兩側固定連接有導向桿(320)，且導向桿(320)滑動安裝在滑行板(318)上，弧形夾持塊(319)與滑行板(318)之間設置有套設在導向桿(320)上的第三阻尼彈簧(321)，滑行板(318)表面開設有凹槽，且梯形板(317)底部滑動安裝在凹槽內，梯形板(317)一側設置有安裝在滑行板(318)上的滑輪(322)。

6.根據權利要求5所述的一種曲軸打標機，其特征在于：敲擊件包括轉動安裝在支撐板(4)外側端的連接桿(323)，連接桿(323)底部通過同步帶輪傳動件(324)與轉軸傳動連接，連接桿(323)頂部固定連接有旋轉盤(325)，旋轉盤(325)偏離圓心處轉動連接連動桿(326)，連動桿(326)另一端轉動連接有敲擊桿(327)，敲擊桿(327)滑動安裝在支撐板(4)上。

7.根據權利要求1所述的一種曲軸打標機，其特征在于：安裝組件(2)包括固定安裝在支撐座(1)頂部的固定座(21)，固定座(21)頂部固定連接有下連接環(22)與連接架(23)，連接架(23)設置有多個，且位于下連接環(22)的外側端，連接架(23)內側端固定連接有上連接環(24)，上連接環(24)與下連接環(22)的位置相對應，且轉動盤(32)位于上連接環(24)、下連接環(22)內側。

8.根據權利要求7所述的一種曲軸打標機，其特征在于：固定座(21)、下連接環(22)、上連接環(24)的表面一側均開設有進料槽(25)，下連接環(22)、上連接環(24)的表面另一側均開設有出料槽(26)；

9.根據權利要求8所述的一種曲軸打標機，其特征在于：上連接環(24)頂部固定連接有弧形桿(29)，弧形桿(29)內壁固定連接有第一部分齒圈(210)與第二部分齒圈(211)，第一部分齒圈(210)與第二部分齒圈(211)位于弧形架(28)的兩側，且第一部分齒圈(210)、第二部分齒圈(211)均與完整齒圈(312)嚙合傳動，弧形桿(29)、上連接環(24)、下連接環(22)與固定座(21)上轉動連接轉動桿(212)，轉動桿(212)頂部固定連接有清理輥(213)，轉動桿(212)底部固定連接有從動齒輪(214)。

10.根據權利要求1所述的一種曲軸打標機，其特征在于：清理組件(6)包括固定安裝在支撐板(4)一側的收集箱(61)，收集箱(61)底部連接設置有泵體(64)，收集箱(61)頂部連接設置有連接管(62)，連接管(62)另一端連接設置有吸塵管(63)，且吸塵管(63)的位置與激光打標機(5)的位置相對應。

技術總結
本發明公開了一種曲軸打標機，涉及打標機技術領域，包括支撐座，支撐座頂部設置有安裝組件，安裝組件上設置有用于轉運曲軸的轉動組件，支撐座一側頂部固定連接支撐板，支撐板頂部設置有對曲軸進行打標處理的激光打標機，激光打標機一側設置有對打標過程產生的廢屑進行收集的清理組件。該曲軸打標機，通過弧形夾持塊在第三阻尼彈簧的彈性作用力下，能夠緊密貼合曲軸表面，實現穩定夾持，這種夾持方式不僅保證了曲軸在打標過程中的穩定性，減少了因振動或晃動導致的打標質量下降，還提高了打標的可靠性和安全性；敲擊桿的往復敲擊能夠有效震動曲軸，使激光打標過程中產生的微小廢屑或熔融的金屬顆粒從打標槽內脫落，保持打標區域的清潔。

技術研發人員：李依琳
受保護的技術使用者：聊城昊卓機械制造有限公司
技術研發日：
技術公布日：2025/4/24
