本公開涉及切割裝置，具體而言，涉及一種劃片機機架及劃片機。

背景技術：

1、現有技術中，切割機頭位于劃片機的中央位置，切割過程中產生的水氣將向上擴散至傳動機構及電氣元件，從而導致精度下降、并造成電氣元件短路或燒毀等風險。

2、劃片機在工作的過程中，其切割腔內會產生大量的水氣。相關技術中，劃片機通過切割腔上防水簾、切割腔前拉門與水槽形成密封腔，來隔絕劃片機工作時產生的水氣，然而，現有技術中劃片機的切割腔的前拉門密封不嚴密，導致水氣通過拉門后向上擴散至劃片機主傳動機構，即絲杠導軌處，長時間將造成絲杠導軌生銹，致使劃片機的精度下降。雖然一些現有技術中已經設置了一些遮擋結構來對水氣進行遮擋，但對于劃片機的動態部件周圍的空間，現有技術中仍然沒有有效的水氣遮擋手段。

技術實現思路

1、本公開的目的在于提供一種劃片機機架及劃片機，能夠解決上述提到的至少一個技術問題。具體方案如下：

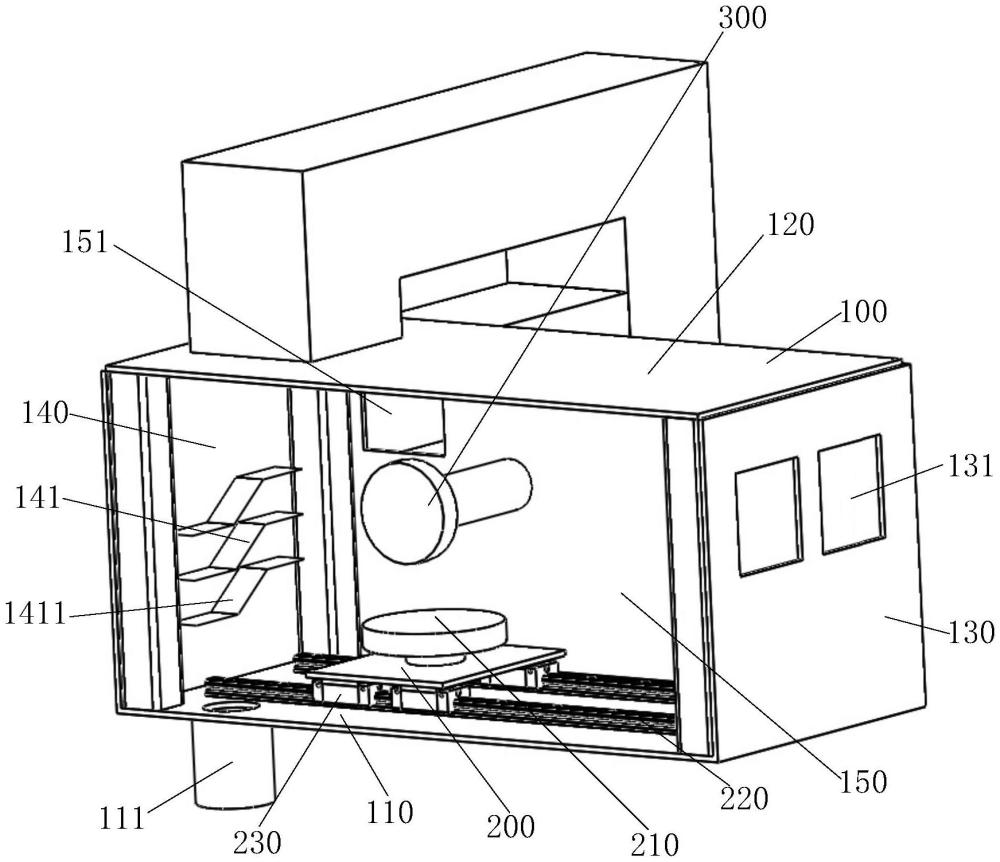

2、根據本公開的具體實施方式，一方面，本公開提供一種劃片機機架，所述劃片機機架包括：殼體，所述殼體包括底板、頂板以及相對設置的第一側板和第二側板；安裝底座，所述安裝底座設于所述底板上，所述安裝底座配置為安裝待切割材料；其中，所述第一側板上設有進風口，所述第二側板上設有集塵部，所述集塵部配置為收集切割時產生的殘?jiān)?/p>

3、在一可選實施例中，所述殼體還包括：第三側板，所述第三側板一端與所述第一側板連接，所述第三側板的另一端與所述第二側板連接，所述第三側板上開設有第一出風口。

4、在一可選實施例中，所述劃片機機架還包括：安裝軸，所述安裝軸的一端固定于所述第三側板，所述安裝軸的另一端配置為安裝切割機頭。

5、在一可選實施例中，所述安裝軸為伸縮結構，配置為帶動所述切割機頭沿第一方向移動；其中，所述第一方向與所述底板大致平行。

6、在一可選實施例中，所述安裝底座包括：支撐座，所述支撐座配置為放置所述待切割材料；滑軌，所述滑軌設于所述底板；滑塊，所述滑塊設于所述支撐座與所述滑軌之間，所述滑塊配置為使所述支撐座沿第二方向移動，從而帶動所述待切割材料沿第二方向移動；其中，所述第二方向與所述底板大致平行，且與所述第一方向大致垂直。

7、在一可選實施例中，所述集塵部包括：多個集塵板，所述集塵板設于所述第二側板，所述集塵板配置為收集切割時產生的殘?jiān)?/p>

8、在一可選實施例中，所述集塵板具有朝向所述頂板的承托面，所述承托面為斜面。

9、在一可選實施例中，所述底板開設有集塵槽，所述集塵槽位于所述集塵板距離所述底板最近點的下方，所述集塵槽配置為收集由所述集塵板滑落的殘?jiān)?/p>

10、在一可選實施例中，所述頂板遠離所述第一側板的一端開設有第二出風口。

11、根據本公開的具體實施方式，另一方面，本公開提供一種劃片機，所述劃片機包括如上述技術方案中任一項所述的劃片機機架。

12、在一可選實施例中，所述劃片機還包括：切割機頭，所述切割機頭裝配于安裝軸遠離所述第三側板的一端；第一風機，所述第一風機裝配于第一側板的進風口；第二風機，所述第二風機裝配于所述第三側板的第一出風口和/或頂板的第二出風口。

13、本公開實施例的上述方案與現有技術相比，至少具有以下有益效果：

14、本公開提供的劃片機機架具有防水防塵的殼體，并且于殼體內進行送風，通過在殼體內形成風路，去除切割腔內產生大量的水霧；同時能將產生的殘?jiān)抵恋诙?cè)板，通過位于第二側板的集塵部將殘?jiān)占Ｍㄟ^(guò)本公開的劃片機機架不僅能遮擋水霧，還能將水汽排出，避免了電氣元件短路或燒毀等風險。還能將殼體內以及待切割材料表面的殘?jiān)底撸乐箽堅退绊懸暰€的同時，還能防止殘?jiān)绊懬懈畹臏?zhǔn)確性。

技術特征：

1.一種劃片機機架，其特征在于，包括：

2.根據權利要求1所述的劃片機機架，其特征在于，所述殼體(100)還包括：

3.根據權利要求2所述的劃片機機架，其特征在于，還包括：

4.根據權利要求3所述的劃片機機架，其特征在于，

5.根據權利要求4所述的劃片機機架，其特征在于，所述安裝底座(200)包括：

6.根據權利要求1所述的劃片機機架，其特征在于，所述集塵部(141)包括：

7.根據權利要求6所述的劃片機機架，其特征在于，

8.根據權利要求6所述的劃片機機架，其特征在于，

9.根據權利要求1-8中任一項所述的劃片機機架，其特征在于，

10.一種劃片機，其特征在于，包括：如權利要求1-9中任一項所述的劃片機機架。

技術總結
本公開提供了一種劃片機機架及劃片機，劃片機機架包括：殼體包括底板、頂板以及相對設置的第一側板和第二側板；安裝底座設于底板上，配置為安裝待切割材料；第一側板上設有進風口，第二側板上設有集塵部，集塵部配置為收集切割時產生的殘?jiān)１竟_(kāi)提供的劃片機機架具有防水防塵的殼體，并且于殼體內進行送風，通過在殼體內形成風路，去除切割腔內產生大量的水霧；同時能將產生的殘?jiān)抵恋诙?cè)板，通過位于第二側板的集塵部將殘?jiān)占Ｍㄟ^(guò)本公開的劃片機機架不僅能遮擋水霧，還能將水汽排出，避免了電氣元件短路或燒毀等風險。還能將殼體內以及待切割材料表面的殘?jiān)底撸乐箽堅退绊懸暰€的同時，還能防止殘?jiān)绊懬懈畹臏?zhǔn)確性。

技術研發人員：孫德舉,崔立志,張男男,陳睿,王天陽,姜杉,楊楚邦,金釗
受保護的技術使用者：長春光華微電子設備工程中心有限公司
技術研發日：
技術公布日：2025/4/28
