本技術涉及分流模具，具體為一種鋁合金擠壓分流模具。

背景技術：

1、擠壓成型是一種常用的工業加工技術，常用于加工散熱器型材、鋁/鈦管材、建筑鋁型材、工具異形鋁材等產品。在擠壓模具生產中，管材分為有縫管和無縫管，有縫管是采用平面分流擠壓模生產的，有縫管由于有焊縫存在，所以承壓和耐壓性能比較差。現有的鋁合金分流擠壓模具大多通過一個上模和一個下模配合，通過外力強制擠壓的形式形成產品，但是擠壓時并不具有導向功能，擠壓受力面積相對較為分散，導致擠壓成型的速度較慢，成型效率較低。

2、傳統的鋁合金擠壓分流模具，未解決不便于引流鋁液和安裝擠壓問題，為此我們提出了一種鋁合金擠壓分流模具。

技術實現思路

1、本實用新型的目的在于提供一種鋁合金擠壓分流模具，以解決上述背景技術中提出的問題。

2、為實現上述目的，本實用新型提供如下技術方案：

3、一種鋁合金擠壓分流模具，包括蓋體機構、底座機構，所述蓋體機構底部固定設置有所述底座機構，所述蓋體機構包括第一固定圓環、第一安裝孔洞、第二安裝孔洞，所述第一固定圓環頂部固定設置有第一安裝孔洞，所述第一安裝孔洞一側固定設置有第二安裝孔洞，所述第二安裝孔洞右側固定設置有第三安裝孔洞。

4、優選的，所述第三安裝孔洞一側固定設置有第四安裝孔洞，所述第一安裝孔洞、第二安裝孔洞、第三安裝孔洞，第四安裝孔洞頂部固定設置有環形引流凹槽，所述環形引流凹槽內部固定設置有防護層，所述環形引流凹槽頂部固定設置有第一組固定螺栓，所述第一固定圓環一側固定設置有左側固定設置有第一卡扣連接塊，有利于更好地通過第一安裝孔洞、第二安裝孔洞、第三安裝孔洞、第四安裝孔洞將鋁液排入鋁合金擠壓分流模具內部。

5、優選的，所述第一卡扣連接塊一側固定設置有第二卡扣連接塊，所述第二卡扣連接塊右側固定設置有第三卡扣連接塊，所述第三卡扣連接塊一端固定設置有第四卡扣連接塊，所述第一卡扣連接塊、第二卡扣連接塊、第三卡扣連接塊、第四卡扣連接塊頂部均固定設置有螺紋孔洞，有利于更好地通過第一卡槽連接塊、第二卡槽連接塊、第三卡槽連接塊、第四卡槽連接塊使底座機構和蓋體機構進行嚙合擠壓鋁合金。

6、優選的，所述底座機構包括第二固定圓環、第一卡槽連接塊、第二卡槽連接塊，所述第二固定圓環左側固定設置有第一卡槽連接塊，有利于更好地安裝底座機構

7、優選的，所述第一卡槽連接塊一側固定設置有第二卡槽連接塊，所述第二卡槽連接塊右側固定設置有第三卡槽連接塊，所述第三卡槽連接塊一端固定設置有第四卡槽連接塊，所述第二固定圓環底部固定設置有第一輸出孔洞，有利于更好地通過第一卡槽連接塊、第二卡槽連接塊、第三卡槽連接塊、第四卡槽連接塊使底座機構和蓋體機構進行嚙合擠壓鋁合金。

8、優選的，所述第一輸出孔洞一側固定設置有第二輸出孔洞，所述第二輸出孔洞右側固定設置有第三輸出孔洞，所述第三輸出孔洞一端固定設置有第四輸出孔洞，所述第二固定圓環底部固定設置有固定卡槽組，有利于更好地通過第一輸出孔洞、第二輸出孔洞、第三輸出孔洞、第四輸出孔洞、固定卡槽組的設計實現鋁合金擠壓分流模具排出多余的鋁液和連接其他設備的目的。

9、與現有技術相比，本實用新型的有益效果是：

10、1.該一種鋁合金擠壓分流模具，通過在第一固定圓環頂部開設的第一安裝孔洞、第二安裝孔洞、第三安裝孔洞、第四安裝孔洞內部固定環形引流凹槽、防護層和第一卡扣連接塊、第二卡扣連接塊、第三卡扣連接塊、第四卡扣連接塊底部固定第一卡槽連接塊、第二卡槽連接塊、第三卡槽連接塊、第四卡槽連接塊的組合設計實現了鋁合金擠壓分流模具便于引流鋁液和安裝擠壓的目的。

11、2.該一種鋁合金擠壓分流模具，通過環形引流凹槽頂部固定第一組固定螺栓和第二固定圓環底部固定第一輸出孔洞、第二輸出孔洞、第三輸出孔洞、第四輸出孔洞、固定卡槽組的組合設計實現了鋁合金擠壓分流模具排出多余的鋁液和連接其他設備的目的。

技術特征：

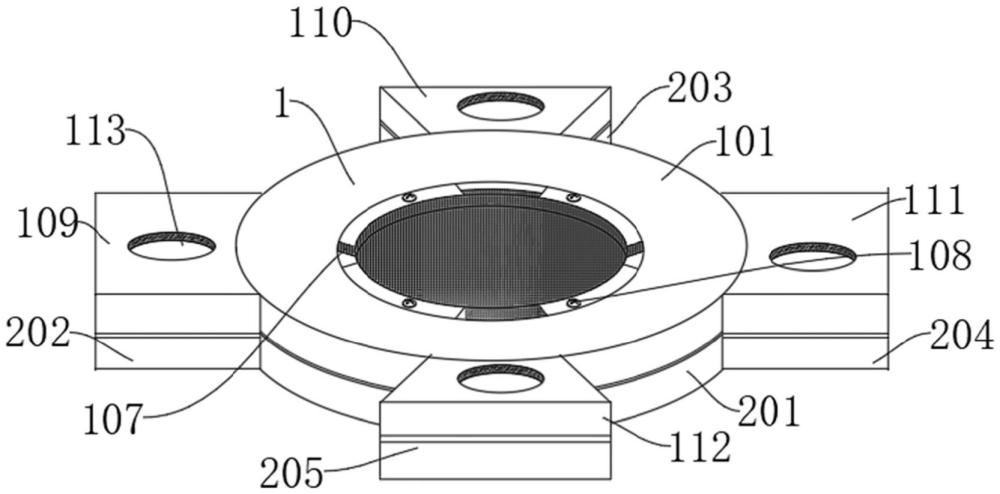

1.一種鋁合金擠壓分流模具，包括蓋體機構(1)、底座機構(2)，其特征在于；所述蓋體機構(1)底部固定設置有所述底座機構(2)，所述蓋體機構(1)包括第一固定圓環(101)、第一安裝孔洞(102)、第二安裝孔洞(103)，所述第一固定圓環(101)頂部固定設置有開設有第一安裝孔洞(102)，所述第一安裝孔洞(102)一側固定設置有第二安裝孔洞(103)，所述第二安裝孔洞(103)右側固定設置有第三安裝孔洞(104)。

2.根據權利要求1所述的一種鋁合金擠壓分流模具，其特征在于：所述第三安裝孔洞(104)一端固定設置有第四安裝孔洞(105)，所述第一安裝孔洞(102)、第二安裝孔洞(103)、第三安裝孔洞(104)，第四安裝孔洞(105)頂部固定設置有環形引流凹槽(106)，所述環形引流凹槽(106)內部固定設置有防護層(107)，所述環形引流凹槽(106)頂部固定設置有第一組固定螺栓(108)，所述第一固定圓環(101)一側固定設置有左側固定設置有第一卡扣連接塊(109)。

3.根據權利要求2所述的一種鋁合金擠壓分流模具，其特征在于：所述第一卡扣連接塊(109)一側固定設置有第二卡扣連接塊(110)，所i書第二卡扣連接塊(110)右側固定設置有第三卡扣連接塊(111)，所述第三卡扣連接塊(111)一端固定設置有第四卡扣連接塊(112)，所述第一卡扣連接塊(109)、第二卡扣連接塊(110)、第三卡扣連接塊(111)、第四卡扣連接塊(112)頂部均固定設置有螺紋孔洞(113)。

4.根據權利要求1所述的一種鋁合金擠壓分流模具，其特征在于：所述底座機構(2)包括第二固定圓環(201)、第一卡槽連接塊(202)、第二卡槽連接塊(203)，所述第二固定圓環(201)左側固定設置有第一卡槽連接塊(202)。

5.根據權利要求4所述的一種鋁合金擠壓分流模具，其特征在于：所述第一卡槽連接塊(202)一側固定設置有第二卡槽連接塊(203)，所述第二卡槽連接塊(203)右側固定設置有第三卡槽連接塊(204)，所述第三卡槽連接塊(204)一端固定設置有第四卡槽連接塊(205)，所述第二固定圓環(201)底部固定設置有第一輸出孔洞(206)。

6.根據權利要求5所述的一種鋁合金擠壓分流模具，其特征在于：所述第一輸出孔洞(206)一側固定設置有第二輸出孔洞(207)，所述第二輸出孔洞(207)右側固定設置有第三輸出孔洞(208)，所述第三輸出孔洞(208)一端固定設置有第四輸出孔洞(209)，所述第二固定圓環(201)底部固定設置有固定卡槽組(210)。

技術總結
本技術涉及分流模具技術領域，具體為一種鋁合金擠壓分流模具，包括蓋體機構、底座機構，所述蓋體機構底部固定設置有所述底座機構，所述蓋體機構包括第一固定圓環、第一安裝孔洞、第二安裝孔洞，所述第一固定圓環頂部固定設置有第一安裝孔洞，所述第一安裝孔洞一側固定設置有第二安裝孔洞，所述第二安裝孔洞右側固定設置有第三安裝孔洞，通過在第一固定圓環頂部開設的第一安裝孔洞、第二安裝孔洞、第三安裝孔洞、第四安裝孔洞內部固定環形引流凹槽、防護層和第一卡扣連接塊、第二卡扣連接塊、第三卡扣連接塊、第四卡扣連接塊底部固定第一卡槽連接塊、第二卡槽連接塊、第三卡槽連接塊、第四卡槽連接塊實現分流模具便于引流鋁液和安裝擠壓。

技術研發人員：楊輝,張富貴,付莉琴
受保護的技術使用者：鎮江精秀模具科技有限公司
技術研發日：20240708
技術公布日：2025/4/28
