本發明涉及電梯零件加工，尤其涉及一種電梯返繩輪旋壓成形方法。

背景技術：

1、電梯返繩輪零件在電梯行業是不可或缺的一部分，在電梯運行過程中，是關鍵的承力部件，需要有足夠的強度，能夠承受足夠的載荷。受加工工藝局限性，以往成型方式一般為鑄造成形后精加工或分體機加工后焊接成型。

2、首先，焊接的方式容易在焊縫產生微觀缺陷，不利于整體性能的提升。減少電梯返繩輪零件的焊接工藝或者實現電梯返繩輪零件的整體成形，有利于整體性能的提升，這對電梯運行的安全性是十分重要的。此外，鑄造成形工藝也存在砂眼、凹坑等缺陷。此外，機加工該產品的效率遠小于旋壓加工。

3、有鑒于此，特提出本發明以解決上述技術問題。

技術實現思路

1、本發明目的在于提供一種電梯返繩輪旋壓成形方法，以解決現有技術中的電梯返繩輪的成型方式不利于整體性能的提升且加工效率低技術問題。

2、本發明的技術方案是：一種電梯返繩輪旋壓成形方法，包括以下步驟：

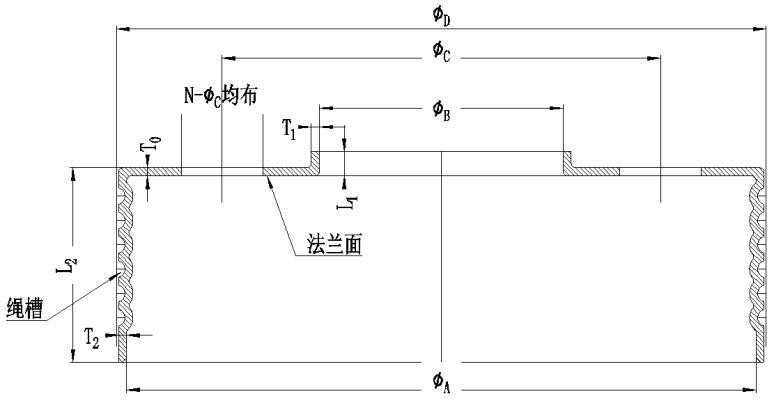

3、步驟1、設計旋壓工藝，旋壓工藝為以n-c均布孔位作為旋壓加工基準，法蘭面為固定面，先使用內旋加工方式旋壓小口端b，再通過多道次普旋大口端a，最后通過偏心旋壓成型繩槽，保證各繩槽節徑d尺寸一致；

4、步驟2、設計旋壓坯料，根據旋壓工藝以及產品結構確定大口端與小口端需要的坯料尺寸；

5、步驟3、設計旋壓過程，旋壓過程依次包括設計旋壓型胎、設計旋輪攻角及旋輪形貌、設計旋輪間隙線、設計旋壓軌跡、生成旋壓程序、設計旋壓參數；

6、步驟4、旋壓成形，旋壓成形依次包括旋壓加工小口端、旋壓加工大口端、偏心旋壓繩槽結構；

7、步驟5、檢驗零件。

8、進一步地，步驟2中，坯料選擇板料，設計坯料厚度t0，小口端內旋減薄率為15％，通過坯料厚度t0計算出小口端產品厚度t1；

9、大口端旋壓為多道次普通旋壓，大口端普通旋壓減薄率為20％，通過坯料厚度t0計算出大口端產品厚度t2；

10、設計大口端坯料外徑為外，大口端體積為v大，并設計大口端坯料尺寸l3，則大口端體積為v外，由此可得：

11、外=a+2l3；

12、為保證旋壓加工產品具有一定的余量，設計產品大口端的坯料體積為1.2v大，則v外=1.2v大；

13、大口端為內徑a、壁厚為t2、高度為l2的圓環，因此，可將大口端l2分為n個t0，則l2=n*t0，則v大為n個小圓環的體積ve的總和，則：

14、v大=n*ve；

15、將小圓環展開為一個長方體，則ve=π*a*t0*t2；

16、在大口端上的坯料上取內徑為f，壁厚為t0，厚度為t0的上圓環，則上圓環的體積vf=π*f*t0*t2；

17、由于普通旋壓加工過程中，坯料的直徑方向變化較小，則近似認為f=a，則vf=ve；

18、將坯料尺寸l3分為1.2n個ve，由此計算：l3=1.2**t2；

19、設計小口端坯料內徑為內，小口端體積為v小，設計小口端坯料尺寸為l4，則小口端體積為v內，由此可得：

20、v內=b-2l4；

21、為保證旋壓加工產品具有一定的余量，設計產品小口端的坯料體積為1.2v內，并計算得出：l4=1.2**t1；

22、由上述計算確定坯料尺寸的外徑為外、內徑為內、壁厚為t0，并通過激光切割或水切割加工得到外徑為外、內徑為內、壁厚為t0的旋壓坯料。

23、進一步地，旋壓間隙線為壁厚t0的0.8-1.0倍。

24、進一步地，步驟3中，小口端的旋輪攻角為20°，且小口端的旋輪為單錐面旋輪，小口端的旋輪的半徑r大于t0；

25、大口端的旋輪攻角為45°，且大口端的旋輪為雙錐面旋輪，大口端的旋輪半徑r≥2t0。

26、進一步地，步驟3中，小口端的旋輪的運動軌跡為圓弧線，采用“往程-往程”的單道次往程旋壓，旋壓道次為4；

27、大口端的旋輪的運動軌跡為圓弧線，根據零件長度設計運動軌跡道次，在起始旋壓過程采用單道次往程旋壓，旋壓道次為2，將材料進行預變形，使材料有傾倒變形方向的趨勢，然后設計成形旋壓軌跡為“往程-往程-回程”的多組成形軌跡，旋壓道次為6，最后采用“往程-往程”的旋壓軌跡將材料逐漸成形。

28、進一步地，步驟3中，旋壓參數包括旋壓溫度、機床轉速、旋輪進給參數；

29、內旋旋壓小口端時，機床轉速為150rev/min，進給速度為100mm/min；

30、普通旋壓大口端時，機床轉速為180rev/min，旋壓軌跡貼合模具時進給速度為150mm/min，旋壓軌跡未貼合模具時進給速度為1600mm/min。

31、進一步地，旋壓加工小口端包括以下步驟：

32、①將旋壓型胎固定在旋壓機床上；

33、②安裝內旋刀桿、旋輪，并進行對刀（確定x、z方向的零點），旋壓程序空運行，測量旋輪與模具間隙，如有偏差需要在刀具補償控制里進行調整；

34、③將坯料固定在旋壓型胎上：通過n-c均布孔定位，且通過壓板固定；

35、④啟動機床，運行旋壓軌跡；

36、⑤旋壓結束后，車加工長度l1后取出零件。

37、進一步地，旋壓加工大口端包括以下步驟：

38、①安裝旋輪，并進行對刀（確定x、z方向的零點），旋壓程序空運行，測量旋輪與模具間隙，如有偏差需要在刀具補償控制里進行調整；

39、②旋壓型胎不變，將旋壓加工完成的產品的小口端固定在旋壓型胎上，通過n-c均布孔定位，且通過尾頂固定；

40、③啟動機床，運行旋壓軌跡；

41、④旋壓結束后，車加工長度l2后取出零件。

42、更進一步地，偏心旋壓繩槽結構包括以下步驟：

43、①將偏心旋壓型胎固定在旋壓機床上；

44、②安裝旋輪，并進行對刀（確定x、z方向的零點），旋壓程序空運行，測量旋輪與模具間隙，如有偏差需要在刀具補償控制里進行調整；

45、③將旋壓加工完成的產品的大口端固定在旋壓型胎上，且通過尾頂固定；

46、④啟動機床，運行旋壓軌跡；

47、⑤旋壓結束后，取出零件。

48、通過采用上述技術方案，使得本發明具有以下有益效果：

49、本申請能夠克服鑄造加工工藝和焊接工藝的缺點，并且能夠大幅度縮短加工周期，提升加工效率，而且旋壓加工可以對材料進行硬化，提升材料的硬度，通過普旋加工及偏心旋壓加工，兩次旋壓加工，材料硬度從hb180提升至hb310，大幅提高了材料的強度，提升了產品的安全性。在同樣強度的需求下，旋壓加工可以滿足產品輕量化設計要求。

技術特征：

1.一種電梯返繩輪旋壓成形方法，其特征在于，包括以下步驟：

2.根據權利要求1所述的電梯返繩輪旋壓成形方法，其特征在于，所述步驟2中，坯料選擇板料，設計坯料厚度t0，小口端內旋減薄率為15％，通過坯料厚度t0計算出小口端產品厚度t1；

3.根據權利要求1所述的電梯返繩輪旋壓成形方法，其特征在于，所述旋壓間隙線為壁厚t0的0.8-1.0倍。

4.根據權利要求3所述的電梯返繩輪旋壓成形方法，其特征在于，所述步驟3中，小口端的旋輪攻角為20°，且小口端的旋輪為單錐面旋輪，小口端的旋輪的半徑r大于t0；

5.根據權利要求4所述的電梯返繩輪旋壓成形方法，其特征在于，所述步驟3中，小口端的旋輪的運動軌跡為圓弧線，采用“往程-往程”的單道次往程旋壓，旋壓道次為4；

6.根據權利要求5所述的電梯返繩輪旋壓成形方法，其特征在于，所述步驟3中，旋壓參數包括旋壓溫度、機床轉速、旋輪進給參數；

7.根據權利要求6所述的電梯返繩輪旋壓成形方法，其特征在于，所述旋壓加工小口端包括以下步驟：

8.根據權利要求7所述的電梯返繩輪旋壓成形方法，其特征在于，所述旋壓加工大口端包括以下步驟：

9.根據權利要求8所述的電梯返繩輪旋壓成形方法，其特征在于，所述偏心旋壓繩槽結構包括以下步驟：

技術總結
本發明公開了一種電梯返繩輪旋壓成形方法，涉及電梯零件加工技術領域，包括設計旋壓工藝、設計旋壓坯料、設計旋壓過程、旋壓成形和檢驗零件，旋壓過程依次包括設計旋壓型胎、設計旋輪攻角及旋輪形貌、設計旋輪間隙線、設計旋壓軌跡、生成旋壓程序、設計旋壓參數，旋壓成形依次包括旋壓加工小口端、旋壓加工大口端、偏心旋壓繩槽結構。本申請能夠克服鑄造加工工藝和焊接工藝的缺點，并且能夠大幅度縮短加工周期，提升加工效率，而且旋壓加工可以對材料進行硬化，提升材料的硬度，通過普旋加工及偏心旋壓加工，材料硬度從HB180提升至HB310，大幅提高了材料的強度，提升了產品的安全性。在同樣強度的需求下，旋壓加工可以滿足產品輕量化設計要求。

技術研發人員：周路,范作軍,盛浩,韓兵超,張蓬勃,黃強,郭朝陽,金俊,李銳,錢冬清
受保護的技術使用者：西安博賽旋壓科技有限公司
技術研發日：
技術公布日：2025/4/28
