本發明涉及花鼓制造，具體是涉及一種兩個花盤同步鉚合的花鼓鉚合設備。

背景技術：

1、在花鼓制造行業中，花鼓的鉚合過程是一個至關重要的環節。花鼓主要由連接軸和兩個花盤組成，其中連接軸的中部直徑較小，而用于與花盤鉚合的端部直徑較大。傳統的花鼓鉚合設備大多采用單個花盤逐一鉚合的方式，這種鉚合方式不僅效率低下，而且難以保證兩個花盤與連接軸之間的同步性和一致性，從而影響花鼓的整體質量和性能。

2、但是在采用同時將兩個花盤與連接軸鉚合時，花盤在鉚合時會對連接軸施加較大的朝向連接軸中部的作用力，因此在兩個花盤同時鉚合到連接軸上的過程中，連接軸的中部會同時受到來自兩端的擠壓力，這可能導致連接軸中部受到過大的擠壓力而發生變形，從而影響花鼓的成型質量和后續使用。

技術實現思路

1、針對上述問題，提供一種兩個花盤同步鉚合的花鼓鉚合設備，通過設置切換機構、夾緊結構、鉚合平衡結構和同步驅動結構，從而減小同時鉚合兩個花盤時連接軸中部受到的合力，避免連接軸發生變形，提高了花鼓成型后的質量。

2、為解決現有技術問題，本發明提供一種兩個花盤同步鉚合的花鼓鉚合設備，包括機座和設置在機座上的切換機構，切換機構包括三個對接工位，三個對接工位分別對應上料工位、鉚合工位和下料工位，且三個對接工位上均設置有夾持機構，夾持機構包括兩個夾緊結構、鉚合平衡結構和同步驅動結構；兩個夾緊結構相互平行，夾緊結構用以?shī)A持連接軸的中部；鉚合平衡結構與兩個夾緊結構連接，當兩個花盤同時與連接軸進行鉚合時，鉚合平衡結構分別對兩個夾緊結構施加沿著連接軸軸線且朝向連接軸兩個端部的作用力；同步驅動結構用以驅動兩個夾緊結構同時夾持連接。

3、優選的，夾緊結構包括兩個對稱布置的夾緊組件，夾緊組件包括夾持罩和夾持臂；夾持罩具有第一端部和第二端部，第一端部和第二端部之間的過渡段呈喇叭狀；夾持臂的一端與夾持罩連接，夾持臂的另一端與同步驅動結構連接。

4、優選的，夾緊組件還包括多個滾動對接組件，多個滾動對接組件等間距的設置在夾持罩的第一端部的內側。

5、優選的，夾緊組件還包括柔性內襯，柔性內襯貼合在夾持罩的第二端部的內側。

6、優選的，滾動對接組件包括輪架和多個滾輪；輪架固定在夾持罩上；多個滾輪均安裝在輪架上，且多個滾輪沿著連接軸的軸線方向直線排列，且滾輪的滾動方向與連接軸的軸線平行。

7、優選的，鉚合平衡結構包括兩個第一導向組件和第一驅動結構；兩個第一導向組件相互平行設置，且兩個第一導向組件分別對應夾緊結構中的兩個夾緊組件；第一驅動結構用以驅動兩個夾緊結構沿著第一導向組件的導向方向相互遠離。

8、優選的，第一導向組件包括至少兩個相互平行的第一導桿和兩個第一連接塊，第一連接塊與兩個第一導桿同時滑動連接，且兩個第一連接塊分別與兩個夾緊結構中的夾緊組件連接。

9、優選的，每個第一導桿的兩端均套設有第一復位彈簧，第一復位彈簧的兩端分別與第一連接塊和第一導桿的端部連接。

10、優選的，同步驅動結構包括兩個第二導向組件和第二驅動結構；兩個第二導向組件相互平行，且第二導向組件與兩個第一導向組件連接；第二驅動結構與兩個第一導向組件連接，并驅動兩個第一導向組件沿著第二導向組件移動。

11、優選的，第二驅動結構包括第二雙頭絲桿和兩個傳動組件；第二雙頭絲桿的軸線方向與第一導向組件的導向方向平行；兩個傳動組件分別設置在第二雙頭絲桿的兩個螺紋部上，且傳動組件與兩個第一導向組件分別連接。

12、本發明相比較于現有技術的有益效果是：

13、1、本發明設置切換機構和三個夾持機構，通過切換機構實現上料、鉚合和下料三個工位的自動化切換，大大提高了生產效率，夾持機構中的兩個夾緊結構和同步驅動結構的配合，確保了連接軸在兩個夾緊結構中的穩定夾持和釋放，兩個夾緊結構平行設置夾持連接軸的中部，保持連接軸在鉚合過程中的水平狀態，確保了花盤與連接軸的對準，鉚合平衡結構在鉚合過程中對兩個夾緊結構施加朝向連接軸端部的作用力，有效抵消了花盤對連接軸施加的作用力，從而減小同時鉚合兩個花盤時連接軸中部受到的合力，避免連接軸發生變形，提高了花鼓成型后的質量。

14、2、本發明設置夾緊組件，夾持組件中的夾持罩在初始夾持連接軸時，夾持罩夾持在連接軸的中部，在進行鉚合時，鉚合平衡結構對夾緊結構施加作用力，夾持罩朝向連接軸的端部移動，當夾持罩移動至連接軸中部與端部的過渡區域時，喇叭狀的過渡段形成了阻力點，阻止了夾持罩的進一步移動，此時，鉚合平衡結構對夾持罩施加的作用力得以有效傳遞至連接軸上，平衡了花盤對連接軸的作用力，防止了連接軸的變形，從而既確保了鉚合平衡結構對連接軸作用力的施加，又避免了因夾緊結構過度擠壓連接軸而產生的表面損傷。

15、3、本發明設置多個滾動對接組件，當夾持罩夾持連接軸時，多個滾動對接組件以環形陣列的方式分布在連接軸的周圍，并與連接軸表面形成滾動接觸，將原本的滑動摩擦轉變?yōu)闈L動對接組件與連接軸之間的滾動摩擦，大大減小了摩擦系數，從而有效減少了連接軸表面的劃痕和磨損，保證了連接軸的光潔度和完整性。

技術特征：

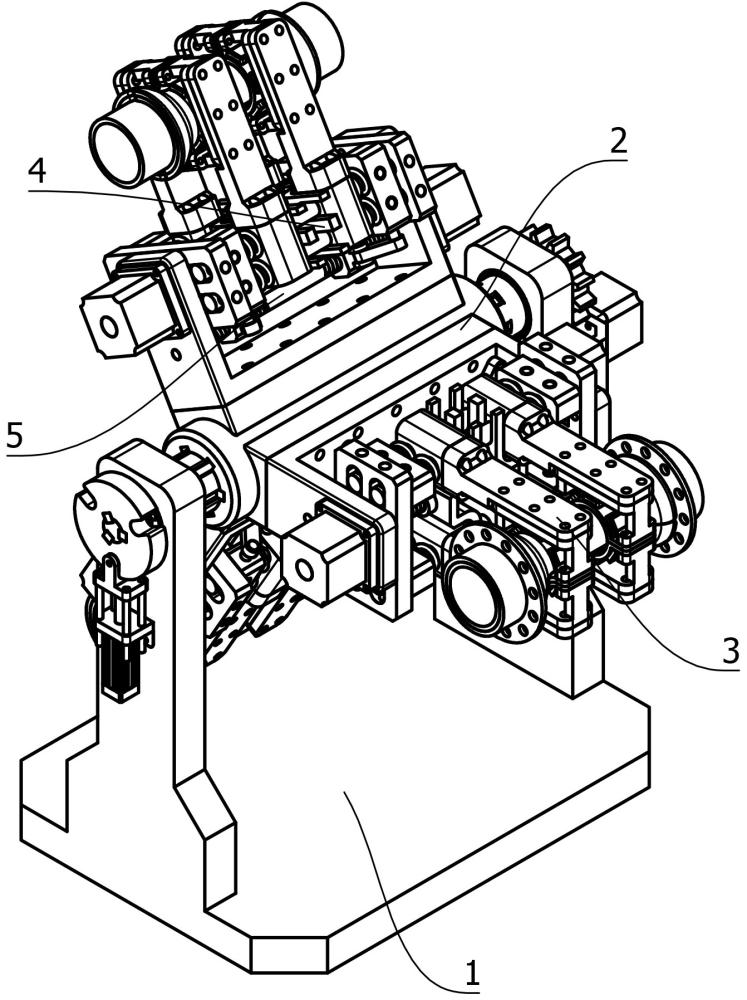

1.一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，包括機座（1）和設置在機座（1）上的切換機構（2），切換機構（2）包括三個對接工位，三個對接工位分別對應上料工位、鉚合工位和下料工位，且三個對接工位上均設置有夾持機構，夾持機構包括兩個夾緊結構（3）、鉚合平衡結構（4）和同步驅動結構（5）；

2.根據權利要求1所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，夾緊結構（3）包括兩個對稱布置的夾緊組件（31），夾緊組件（31）包括夾持罩（311）和夾持臂（312）；

3.根據權利要求2所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，夾緊組件（31）還包括多個滾動對接組件（313），多個滾動對接組件（313）等間距的設置在夾持罩（311）的第一端部的內側。

4.根據權利要求3所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，夾緊組件（31）還包括柔性內襯（314），柔性內襯（314）貼合在夾持罩（311）的第二端部的內側。

5.根據權利要求3所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，滾動對接組件（313）包括輪架（3131）和多個滾輪（3132）；

6.根據權利要求1所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，鉚合平衡結構（4）包括兩個第一導向組件（41）和第一驅動結構（42）；

7.根據權利要求6所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，第一導向組件（41）包括至少兩個相互平行的第一導桿（411）和兩個第一連接塊（412），第一連接塊（412）與兩個第一導桿（411）同時滑動連接，且兩個第一連接塊（412）分別與兩個夾緊結構（3）中的夾緊組件（31）連接。

8.根據權利要求7所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，每個第一導桿（411）的兩端均套設有第一復位彈簧（413），第一復位彈簧（413）的兩端分別與第一連接塊（412）和第一導桿（411）的端部連接。

9.根據權利要求1所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，同步驅動結構（5）包括兩個第二導向組件（51）和第二驅動結構（52）；

10.根據權利要求9所述的一種兩個花盤同步鉚合的花鼓鉚合設備，其特征在于，第二驅動結構（52）包括第二雙頭絲桿（521）和兩個傳動組件（522）；

技術總結
本發明涉及花鼓制造技術領域，具體是涉及一種兩個花盤同步鉚合的花鼓鉚合設備，包括機座和設置在機座上的切換機構，切換機構包括三個對接工位，且三個對接工位上均設置有夾持機構，夾持機構包括兩個夾緊結構、鉚合平衡結構和同步驅動結構；兩個夾緊結構相互平行，夾緊結構用以?shī)A持連接軸的中部；鉚合平衡結構與兩個夾緊結構連接，當兩個花盤同時與連接軸進行鉚合時，鉚合平衡結構分別對兩個夾緊結構施加沿著連接軸軸線且朝向連接軸兩個端部的作用力；同步驅動結構用以驅動兩個夾緊結構同時夾持連接；本發明設置切換機構和夾緊機構，從而減小同時鉚合兩個花盤時連接軸中部受到的合力，避免連接軸發生變形。

技術研發人員：徐培培,俞志杰,繆洪波,鄔晶晶
受保護的技術使用者：寧波晟路車業有限公司
技術研發日：
技術公布日：2025/4/28
