本實用新型涉及一種配料裝置，尤其涉及一種硬質合金生產用配料裝置。

背景技術：

硬質合金是由難熔金屬的硬質化合物和粘結金屬通過粉末冶金工藝制成的一種合金材料。硬質合金具有硬度高、耐磨、強度和韌性較好、耐熱、耐腐蝕等一系列優良性能，特別是它的高硬度和耐磨性，即使在500℃的溫度下也基本保持不變，在1000℃時仍有很高的硬度。硬質合金廣泛用作刀具材料，如車刀、銑刀、刨刀、鉆頭、鏜刀等，用于切削鑄鐵、有色金屬、塑料、化纖、石墨、玻璃、石材和普通鋼材，也可以用來切削耐熱鋼、不銹鋼、高錳鋼、工具鋼等難加工的材料。

配料，生產過程中，把某些原料按一定比例混合在一起。

目前的硬質合金生產用配料裝置存在配料時配料不精準、配料時操作復雜、工作效率低的缺點，因此亟需研發一種能夠配料精準、配料時操作簡單、工作效率高的硬質合金生產用配料裝置。

技術實現要素：

(1)要解決的技術問題

本實用新型為了克服目前的硬質合金生產用配料裝置存在配料時配料不精準、配料時操作復雜、工作效率低的缺點，本實用新型要解決的技術問題是提供一種能夠配料精準、配料時操作簡單、工作效率高的硬質合金生產用配料裝置。

(2)技術方案

為了解決上述技術問題，本實用新型提供了這樣一種硬質合金生產用配料裝置，包括有配料箱、第一滑軌、第一滑塊、第二滑塊、第一固定塊、第三滑塊、第二滑軌、第四滑塊、第二固定塊、配料筒、卡塊、鐵質閘門、彈簧I、彈簧II、按鈕、第一左右氣缸、第二左右氣缸、電磁鐵和指示燈，配料箱上方的左右兩側對稱設有第一滑軌，第一滑軌的內側從上至下依次設有第一滑塊、第二滑塊、第一固定塊和第三滑塊，兩個第一滑軌之間設有第二滑軌，第二滑軌的左右兩側都設有第四滑塊，第二滑軌的底部設有第二固定塊，第四滑塊和第一滑塊之間連接有配料筒，配料筒的底部外側設有卡塊，配料筒的出料口處設有鐵質閘門，第一固定塊和第二固定塊均與配料筒的筒沿之間連接有彈簧I，第一滑軌上均勻間隔的設有第一通孔，第二滑塊上設有第二通孔，第二滑塊的頂部設有彈簧II，彈簧II的頂端連接有按鈕，第三滑塊上設有第三通孔，第三滑塊的內側設有第一左右氣缸和第二左右氣缸，第一左右氣缸位于第二左右氣缸的上方，第二左右氣缸的伸縮桿上連接有電磁鐵，第一滑軌的外側上部設有指示燈，指示燈與按鈕之間有線路連接。

優選地，還包括有警報器，警報器設在第一滑軌的頂部，警報器與按鈕之間有線路連接。

工作原理：人們可以根據需要加硬質化合物的比重來調節第二滑塊在第一滑軌上的高低位置，調節好后，用插桿插入第二滑塊上的第二通孔和第一滑軌上的第一通孔將第二滑塊進行固定，同時需要對第三滑塊進行等距調節，調節好后，同樣用插桿插入第三滑塊上的第三通孔和第一滑軌上的第一通孔將第三滑塊進行固定。首先人工將兩種不同的硬質化合物加入到不同的配料筒內，當配料筒內的硬質化合物逐漸增加時，配料筒內在受到重力的作用下向下運動并擠壓彈簧I，第四滑塊在第二滑軌上向下滑動，第一滑塊在第一滑軌上向下滑動。當第一滑塊向下滑動觸碰到按鈕時，指示燈亮起，從而提醒人們停止往配料筒加料，彈簧II起緩沖作用，保護了按鈕不被壓壞。控制第一左右氣缸伸長，當第一左右氣缸的伸縮桿位于卡塊的上方時，控制第一左右氣缸停止伸長，從而防止配料筒內的硬質化合物流出到配料箱內時，彈簧I反彈。再控制第二左右氣缸伸長，當電磁鐵與鐵質閘門接觸時，控制第二左右氣缸停止伸長。啟動電磁鐵通電，從而將鐵質閘門吸住，然后控制第二左右氣缸縮短，從而將配料筒的出料口打開，打開后，控制第二左右氣缸停止縮短，配料筒內的硬質化合物通過出料口流出到配料箱內。當配料筒內的硬質化合物全部流入配料箱內后，控制第二左右氣缸伸長，使鐵質閘門復位，復位后，控制第二左右氣缸停止伸長。然后將電磁鐵斷電，電磁鐵與鐵質閘門將不再相吸，與此同時，再分別控制第一左右氣缸和第二左右氣缸縮短復位。第一左右氣缸復位后，第一左右氣缸的伸縮桿將不再擋住卡塊，在彈簧I彈力的作用下拉使配料筒向上移動復位，如此就達到了配料精準且配料時操作簡單的效果。

因為還包括有警報器，警報器設在第一滑軌的頂部，警報器與按鈕之間有線路連接，當第一滑塊向下滑動觸碰到按鈕時，指示燈亮起和警報器響起，從而更好的提醒人們停止往配料筒加硬質化合物，提高了警報效果。

(3)有益效果

本實用新型達到了能夠配料精準、配料時操作簡單、工作效率高的效果。

附圖說明

圖1為本實用新型的第一種主視結構示意圖。

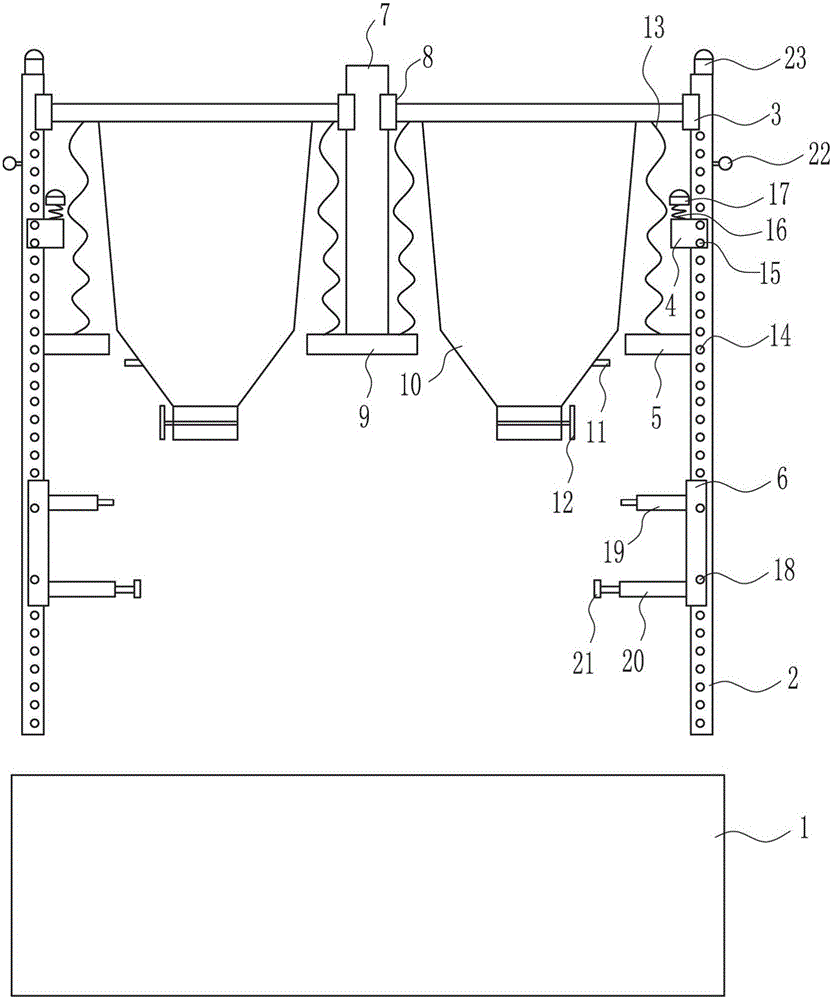

圖2為本實用新型的第二種主視結構示意圖。

附圖中的標記為：1-配料箱，2-第一滑軌，3-第一滑塊，4-第二滑塊，5-第一固定塊，6-第三滑塊，7-第二滑軌，8-第四滑塊，9-第二固定塊，10-配料筒，11-卡塊，12-鐵質閘門，13-彈簧I，14-第一通孔，15-第二通孔，16-彈簧II，17-按鈕，18-第三通孔，19-第一左右氣缸，20-第二左右氣缸，21-電磁鐵，22-指示燈，23-警報器。

具體實施方式

下面結合附圖和實施例對本實用新型作進一步的說明。

實施例1

一種硬質合金生產用配料裝置，如圖1-2所示，包括有配料箱1、第一滑軌2、第一滑塊3、第二滑塊4、第一固定塊5、第三滑塊6、第二滑軌7、第四滑塊8、第二固定塊9、配料筒10、卡塊11、鐵質閘門12、彈簧I 13、彈簧II 16、按鈕17、第一左右氣缸19、第二左右氣缸20、電磁鐵21和指示燈22，配料箱1上方的左右兩側對稱設有第一滑軌2，第一滑軌2的內側從上至下依次設有第一滑塊3、第二滑塊4、第一固定塊5和第三滑塊6，兩個第一滑軌2之間設有第二滑軌7，第二滑軌7的左右兩側都設有第四滑塊8，第二滑軌7的底部設有第二固定塊9，第四滑塊8和第一滑塊3之間連接有配料筒10，配料筒10的底部外側設有卡塊11，配料筒10的出料口處設有鐵質閘門12，第一固定塊5和第二固定塊9均與配料筒10的筒沿之間連接有彈簧I 13，第一滑軌2上均勻間隔的設有第一通孔14，第二滑塊4上設有第二通孔15，第二滑塊4的頂部設有彈簧II 16，彈簧II 16的頂端連接有按鈕17，第三滑塊6上設有第三通孔18，第三滑塊6的內側設有第一左右氣缸19和第二左右氣缸20，第一左右氣缸19位于第二左右氣缸20的上方，第二左右氣缸20的伸縮桿上連接有電磁鐵21，第一滑軌2的外側上部設有指示燈22，指示燈22與按鈕17之間有線路連接。

還包括有警報器23，警報器23設在第一滑軌2的頂部，警報器23與按鈕17之間有線路連接。

工作原理：人們可以根據需要加硬質化合物的比重來調節第二滑塊4在第一滑軌2上的高低位置，調節好后，用插桿插入第二滑塊4上的第二通孔15和第一滑軌2上的第一通孔14將第二滑塊4進行固定，同時需要對第三滑塊6進行等距調節，調節好后，同樣用插桿插入第三滑塊6上的第三通孔18和第一滑軌2上的第一通孔14將第三滑塊6進行固定。首先人工將兩種不同的硬質化合物加入到不同的配料筒10內，當配料筒10內的硬質化合物逐漸增加時，配料筒10內在受到重力的作用下向下運動并擠壓彈簧I 13，第四滑塊8在第二滑軌7上向下滑動，第一滑塊3在第一滑軌2上向下滑動。當第一滑塊3向下滑動觸碰到按鈕17時，指示燈22亮起，從而提醒人們停止往配料筒10加料，彈簧II 16起緩沖作用，保護了按鈕17不被壓壞。控制第一左右氣缸19伸長，當第一左右氣缸19的伸縮桿位于卡塊11的上方時，控制第一左右氣缸19停止伸長，從而防止配料筒10內的硬質化合物流出到配料箱1內時，彈簧I 13反彈。再控制第二左右氣缸20伸長，當電磁鐵21與鐵質閘門12接觸時，控制第二左右氣缸20停止伸長。啟動電磁鐵21通電，從而將鐵質閘門12吸住，然后控制第二左右氣缸20縮短，從而將配料筒10的出料口打開，打開后，控制第二左右氣缸20停止縮短，配料筒10內的硬質化合物通過出料口流出到配料箱1內。當配料筒10內的硬質化合物全部流入配料箱1內后，控制第二左右氣缸20伸長，使鐵質閘門12復位，復位后，控制第二左右氣缸20停止伸長。然后將電磁鐵21斷電，電磁鐵21與鐵質閘門12將不再相吸，與此同時，再分別控制第一左右氣缸19和第二左右氣缸20縮短復位。第一左右氣缸19復位后，第一左右氣缸19的伸縮桿將不再擋住卡塊11，在彈簧I 13彈力的作用下拉使配料筒10向上移動復位，如此就達到了配料精準且配料時操作簡單的效果。

因為還包括有警報器23，警報器23設在第一滑軌2的頂部，警報器23與按鈕17之間有線路連接，當第一滑塊3向下滑動觸碰到按鈕17時，指示燈22亮起和警報器23響起，從而更好的提醒人們停止往配料筒10加硬質化合物，提高了警報效果。

以上所述實施例僅表達了本實用新型的優選實施方式，其描述較為具體和詳細，但并不能因此而理解為對本實用新型專利范圍的限制。應當指出的是，對于本領域的普通技術人員來說，在不脫離本發明構思的前提下，還可以做出若干變形、改進及替代，這些都屬于本實用新型的保護范圍。因此，本實用新型專利的保護范圍應以所附權利要求為準。
