本實用新型涉及一種壓鑄成型模具，屬于壓鑄領域。

背景技術：

壓鑄是一種金屬鑄造工藝，其特點是利用模具腔對融化的金屬施加高壓。模具通常是用強度更高的合金加工而成的，這個過程有些類似注塑成型。大多數壓鑄鑄件都是不含鐵的，例如鋅、銅、鋁、鎂、鉛、錫以及鉛錫合金以及它們的合金。根據壓鑄類型的不同，需要使用冷室壓鑄機或者熱室壓鑄機。現有的冷室壓鑄機通過模具上的進料管將熔融的金屬灌注進模具內腔。由于模具在進行壓鑄前沒有進行加熱處理，模具溫度低，熔融的金屬在經過進料管時會降低熔融的金屬溶液的溫度，使得鑄造成品在邊緣處會出現輕微的缺損，無法達到成品尺寸要求。

技術實現要素：

針對現有技術存在的不足，本實用新型所要解決的技術問題是，提供一種壓鑄成型模具，在進料孔上設置加熱裝置，防止熔融的金屬，壓鑄成品邊緣處不會出現缺損。

為解決上述技術問題，本實用新型采取的技術方案是，一種壓鑄成型模具，包括定模和動模，定模內設置有定模腔體，定模腔體內設置有定模模芯，動模的下端面上設置有動模模芯，動模模芯設置于定模腔體內；所述動模的上設置有進料管，進料管的一端與定模模芯內部空間聯通，進料管的另一端與壓鑄機進料裝置連接；所述進料管內表面上段為圓錐形段Ⅰ，進料管內表面下段為圓錐形段Ⅱ，圓錐形段Ⅰ的圓錐形頂端與圓錐形段Ⅱ的圓錐形頂端連接；所述進料管的外套接有陶瓷保溫層，陶瓷保溫層外設置有外部陶瓷層，進料管的外表面與陶瓷保溫層之間設置有加熱腔體，加熱腔體內設置有加熱管，加熱管纏繞于進料管的內壁上；所述陶瓷保溫層與外部陶瓷層間隔設置，陶瓷保溫層與外部陶瓷層之間設置有保溫腔體。

優化的，上述壓鑄成型模具，所述保溫腔體內設置有若干平行設置的隔板，隔板上設置有通孔。

本實用新型的優點在于它能克服現有技術的弊端，結構設計合理新穎。本申請的設計在進料管設置了加熱腔體，并在加熱腔體內設置加熱管，通過加熱管為進料管加熱，防止熔融的金屬通過進料管時溫度降低造成成品邊緣尺寸不達標。由于進料口較小，加熱管的尺寸也不能設計得過大，故其加熱效果有限。為了降低加熱熱量的散失，增加了保溫腔體，通過靜止空氣的保溫作用保持住進料管的溫度。圓錐形段Ⅰ與圓錐形段Ⅱ的設置能夠加快熔融的金屬通過進料管的毒素，縮短其通過時間。熱空氣會向上運動，為了防止保溫腔體內的空氣發生熱對流，在保溫腔體內設置有若干平行設置的隔板，防止空氣在保溫腔體內流動。為了防止隔板因空氣的膨脹而導致破裂，在隔板上增加通孔。加熱管連接壓鑄機的加熱設備。申請的其他結構，如加壓、澆筑、型腔、導向等模具其他結構與現有技術中的技術方案相同。

附圖說明

圖1為本實用新型的結構示意圖；

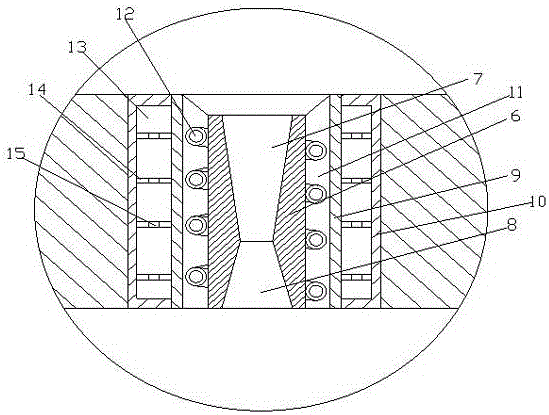

圖2為圖1的A處放大結構示意圖；

圖中： 1為定模、2為動模、3為定模腔體、4為定模模芯、5為動模模芯、6為進料管、7為圓錐形段Ⅰ、8為圓錐形段Ⅱ、9為陶瓷保溫層、10為外部陶瓷層、11為加熱腔體、12為加熱管、13為保溫腔體、14為隔板、15為通孔。

具體實施方式

下面結合附圖與具體實施例進一步闡述本實用新型的技術特點。

本實用新型為一種壓鑄成型模具，包括定模和動模，定模內設置有定模腔體，定模腔體內設置有定模模芯，動模的下端面上設置有動模模芯，動模模芯設置于定模腔體內；所述動模的上設置有進料管，進料管的一端與定模模芯內部空間聯通，進料管的另一端與壓鑄機進料裝置連接；所述進料管內表面上段為圓錐形段Ⅰ，進料管內表面下段為圓錐形段Ⅱ，圓錐形段Ⅰ的圓錐形頂端與圓錐形段Ⅱ的圓錐形頂端連接；所述進料管的外套接有陶瓷保溫層，陶瓷保溫層外設置有外部陶瓷層，進料管的外表面與陶瓷保溫層之間設置有加熱腔體，加熱腔體內設置有加熱管，加熱管纏繞于進料管的內壁上；所述陶瓷保溫層與外部陶瓷層間隔設置，陶瓷保溫層與外部陶瓷層之間設置有保溫腔體。所述保溫腔體內設置有若干平行設置的隔板，隔板上設置有通孔。

本實用新型的優點在于它能克服現有技術的弊端，結構設計合理新穎。本申請的設計在進料管設置了加熱腔體，并在加熱腔體內設置加熱管，通過加熱管為進料管加熱，防止熔融的金屬通過進料管時溫度降低造成成品邊緣尺寸不達標。由于進料口較小，加熱管的尺寸也不能設計得過大，故其加熱效果有限。為了降低加熱熱量的散失，增加了保溫腔體，通過靜止空氣的保溫作用保持住進料管的溫度。圓錐形段Ⅰ與圓錐形段Ⅱ的設置能夠加快熔融的金屬通過進料管的毒素，縮短其通過時間。熱空氣會向上運動，為了防止保溫腔體內的空氣發生熱對流，在保溫腔體內設置有若干平行設置的隔板，防止空氣在保溫腔體內流動。為了防止隔板因空氣的膨脹而導致破裂，在隔板上增加通孔。申請的其他結構，如加壓、澆筑、型腔、導向等模具其他結構與現有技術中的技術方案相同。

當然，上述說明并非是對本實用新型的限制，本實用新型也并不限于上述舉例，本技術領域的普通技術人員，在本實用新型的實質范圍內，作出的變化、改型、添加或替換，都應屬于本實用新型的保護范圍。
