本發明涉及一種拋光裝置，具體為一種用于汽車軸承沖壓件的拋光裝置，屬于汽車沖壓件加工應用技術領域。

背景技術：

隨著人們生活的快速發展，汽車在人們生活中使用越來越廣泛，汽車使用方便，速度快，使人們十分青睞的一種交通工具。汽車軸承沖壓件是汽車上一種十分重要的零部件，其主要作用是承重和為輪轂的轉動提供精確引導，它既承受軸向載荷又承受徑向載荷，是一個非常重要的零部件。在汽車軸承沖壓件生產加工時，拋光裝置不可或缺，其主要作用是對軸承進行打磨拋光，使汽車軸承沖壓件表面更加光滑，與汽車零部件適配性更好。

作為汽車軸承沖壓件加工時不可或缺的設備，現有的拋光裝置存在著對沖壓件拋光不夠全面、均勻，對沖壓件拋光效率低，對沖壓件沖壓模式單一，不可對不同軸承沖壓件進行拋光，適配性不夠廣泛，整潔性差的缺點，因此，針對上述問題提出一種用于汽車軸承沖壓件的拋光裝置。

技術實現要素：

本發明的目的就在于為了解決上述問題而提供一種用于汽車軸承沖壓件的拋光裝置。

本發明通過以下技術方案來實現上述目的，一種用于汽車軸承沖壓件的拋光裝置，包括固定架、電機和拋光架，所述拋光架上方設置第一滑槽，且所述固定架下方設置儲塵倉，所述儲塵倉上方設置工作臺，且所述拋光架上設置提拉架，所述提拉架上套接鎖緊圈，且所述鎖緊圈下方設置第一旋盤，所述第一旋盤下方設置第一拋磨盤，且所述第一拋磨盤一側設置第二拋磨盤，所述第二拋磨盤下方設置第二滑槽，且所述第一拋磨盤下方設置滑塊，所述滑塊一側安裝柱形磨盤，且所述第二拋磨盤下方設置伸縮柱，所述伸縮柱下方安裝錐形磨盤，且所述工作臺上設置第二旋盤，所述第二旋盤上設置抓持架，且所述工作臺內部設置吸塵濾板。

優選的，為了使拋光架能夠?qū)S承沖壓件進行正常沖壓，所述電機與所述拋光架呈活動連接。

優選的，為了使鎖緊圈對拋光架固定更牢靠，所述提拉架與所述鎖緊圈內徑大小相匹配。

優選的，為了使該裝置對沖壓件的拋光效果更好，所述第一拋磨盤與所述第二拋磨盤呈對稱設置。

優選的，為了使拋光架對沖壓件工作更加精準所述拋光架與所述工作臺呈平行裝置。

優選的，為了使抓持架對沖壓件夾持更加牢靠，所述抓持架為圓弧形結構。

本發明的有益效果是：該拋光裝置通過拋光架對沖壓件進行拋光，拋光架上第二滑槽上插接有柱形及錐形的拋磨盤，通過第一旋盤帶動第一、第二拋磨盤對沖壓件旋轉式活動拋光打磨，使軸承沖壓件被拋光更加全面、細致，配合伸縮柱帶動磨盤內外活動時打磨拋光，使該裝置拋光更加高效；人們可根據不同軸承沖壓件大小的拋光需要，通過上下拉動提拉架來精確調整拋光架與沖壓的工作間距，使該裝置拋光更加精準，保證該裝置能對不同軸承沖壓件進行拋光工作，保證了適配的廣泛性；工作臺的第二旋盤外圈設有吸塵濾板，吸塵濾板能將拋光時產生的碎塵進行吸附并存儲到儲塵倉中，保證了使用的整潔性；該裝置操作方便，各構件連接靈活。

附圖說明

圖1為本發明整體結構示意圖。

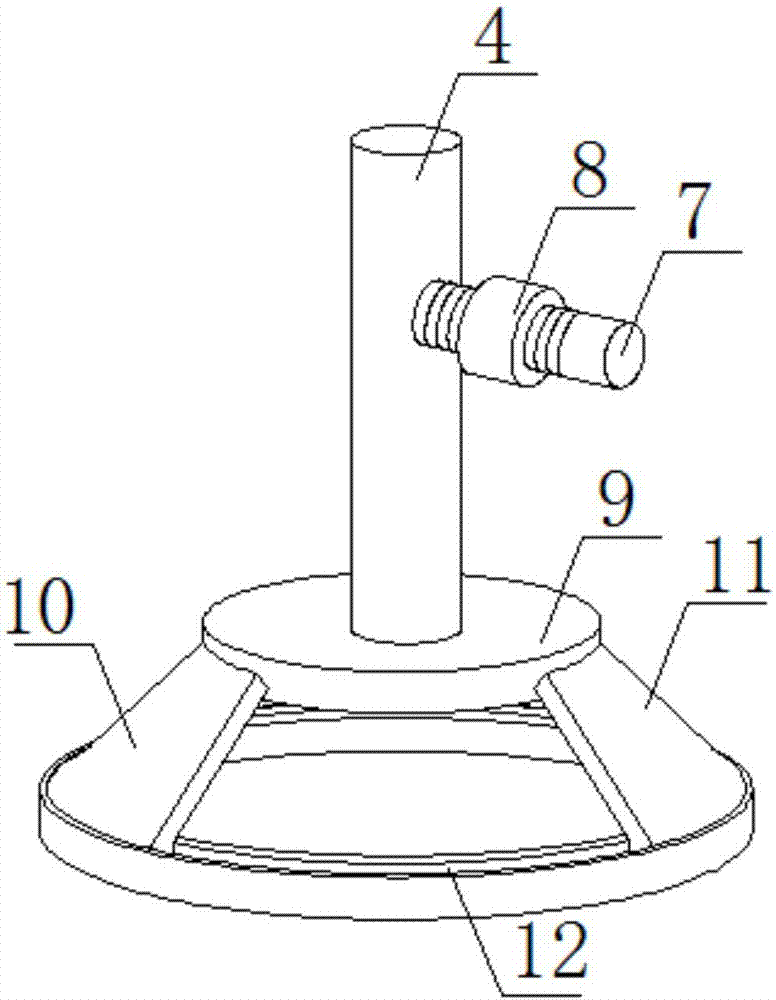

圖2為本發明拋光架結構示意圖。

圖3為本發明第一拋磨盤結構示意圖。

圖4為本發明第二拋磨盤結構示意圖。

圖5為本發明工作臺結構示意圖。

圖6為本發明工作臺俯視圖。

圖中：1、固定架；2、電機；3、第一滑槽；4、拋光架；5、儲塵倉；6、工作臺；7、提拉架；8、鎖緊圈；9、第一旋盤；10、第一拋磨盤；11、第二拋磨盤；12、第二滑槽；13、滑塊；14、柱形磨盤；15、伸縮柱；16、錐形磨盤；17、第二旋盤；18、抓持架；19、吸塵濾板。

具體實施方式

下面將結合本發明實施例中的附圖，對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例。基于本發明中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本發明保護的范圍。

請參閱圖1-6所示，一種用于汽車軸承沖壓件的拋光裝置，包括固定架1、電機2和拋光架4，拋光架4上方設置第一滑槽3，且固定架1下方設置儲塵倉5，儲塵倉5上方設置工作臺6，且拋光架4上設置提拉架7，提拉架7上套接鎖緊圈8，且鎖緊圈8下方設置第一旋盤9，第一旋盤9下方設置第一拋磨盤10，且第一拋磨盤10一側設置第二拋磨盤11，第二拋磨盤11下方設置第二滑槽12，且第一拋磨盤10下方設置滑塊13，滑塊13一側安裝柱形磨盤14，且第二拋磨盤11下方設置伸縮柱15，伸縮柱15下方安裝錐形磨盤16，且工作臺6上設置第二旋盤17，第二旋盤17上設置抓持架18，且工作臺6內部設置吸塵濾板19。

作為本發明的一種技術優化方案，電機2與拋光架4呈活動連接，使拋光架4能夠?qū)S承沖壓件進行正常沖壓。

作為本發明的一種技術優化方案，提拉架7與鎖緊圈8內徑大小相匹配，使鎖緊圈8對拋光架7固定更牢靠。

作為本發明的一種技術優化方案，第一拋磨盤10與第二拋磨盤11呈對稱設置，使該裝置對沖壓件的拋光效果更好。

作為本發明的一種技術優化方案，拋光架4與工作臺6呈平行裝置，使拋光架4對沖壓件工作更加精準。

作為本發明的一種技術優化方案，抓持架18為圓弧形結構，使抓持架18對沖壓件夾持更加牢靠。

本發明在使用時，首先，將整個拋光裝置位置固定，其次，在使用該裝置時，通過拋光架4對沖壓件進行拋光，拋光架4上第二滑槽12上插接有柱形及錐形的拋磨盤，通過第一旋盤9帶動第一拋磨盤10、第二拋磨盤11對沖壓件旋轉式活動拋光打磨，使軸承沖壓件被拋光更加全面、細致，配合伸縮柱15帶動磨盤內外活動時打磨拋光，使該裝置拋光更加高效；人們可根據不同軸承沖壓件大小的拋光需要，通過上下拉動提拉架7來精確調整拋光架4與沖壓的工作間距，使該裝置拋光更加精準，保證該裝置能對不同軸承沖壓件進行拋光工作，保證了適配的廣泛性；工作臺的第二旋盤17外圈設有吸塵濾板19，吸塵濾板19能將拋光時產生的碎塵進行吸附并存儲到儲塵倉5中，保證了使用的整潔性。

對于本領域技術人員而言，顯然本發明不限于上述示范性實施例的細節，而且在不背離本發明的精神或基本特征的情況下，能夠以其他的具體形式實現本發明。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本發明的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本發明內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

技術總結
本發明公開了一種用于汽車軸承沖壓件的拋光裝置，包括固定架、電機、第一滑槽、拋光架、儲塵倉、工作臺、提拉架、鎖緊圈、第一旋盤、第一拋磨盤、第二拋磨盤、第二滑槽、滑塊、柱形磨盤、伸縮柱、錐形磨盤、第二旋盤、抓持架和吸塵濾板。本發明的有益效果是：拋光架上第二滑槽上插接有柱形及錐形的拋磨盤，通過第一旋盤帶動第一、第二拋磨盤對沖壓件旋轉式活動拋光打磨，使軸承沖壓件被拋光更加全面、細致，配合伸縮柱帶動磨盤內外活動時打磨拋光，使該裝置拋光更加高效；人們可根據不同軸承沖壓件大小的拋光需要，通過上下拉動提拉架來精確調整拋光架與沖壓的工作間距，使該裝置拋光更加精準；該裝置操作方便，各構件連接靈活。
