本發明涉及熱處理設備，尤其涉及一種熱處理爐及其承載系統及其爐門提升系統。

背景技術：

1、封閉式熱處理爐因能耗低(熱量損失較小，較為節能環保)且高溫穩定性好(能夠長時間維持爐內設定的溫度范圍波動小)被廣泛應用。

2、現有技術中，封閉式熱處理爐包含用于承載工件的承載系統和用于開閉熱處理爐的爐門提升系統；承載系統的一般結構為承載小車；熱處理前需將工件逐個擺放在承載小車上，而后打開爐門推入熱處理爐進行處理，熱處理結束后拉出承載小車上并將熱處理結束的工件逐個取下。

3、上述方案雖能夠有效完成工件的熱處理，但因承載系統受限于自身結構，一爐工件需要一個或多個承載小車的承托才能靈活進出熱處理爐，(承載小車頂面無法裝載工件的面積、承載小車側面與熱處理爐側壁之間的間距以及承載小車之間的間距較大，若將工件直接擺入熱處理爐能夠同時處理更多的工件)致使熱處理爐內的空間利用率較低；且采用承載小車時工件逐個裝上承載小車及從承載小車上逐個卸下，整個裝卸過程繁瑣且復雜，無法匹配傳送帶使用，導致生產連續性差且自動化程度低；裝載在承載小車上的工件在進入熱處理爐后無法移動，而不同位置的工件距離爐內熱源的遠近程度不同，致使工件受熱的均勻性相對較差。

4、因此，需要一種節約能源、工件裝卸轉移簡單便捷、生產連續性好、自動化水平高的熱處理爐。

技術實現思路

1、本申請實施例通過提供一種熱處理爐，解決了現有技術中熱處理爐因受限于自身結構導致的工件裝卸過程繁瑣復雜、生產連續性差、自動化水平低的技術問題；實現了熱處理爐裝卸工件簡單便捷、工件熱處理的連續性好且生產的整體自動化水平高的技術效果。

2、本申請實施例提供了一種熱處理爐，包括爐倉、承載系統、爐門提升系統；爐倉為橫置的爐體，其工件進出口位于自身一端；爐門提升系統定位在爐倉的工件進出口處；

3、所述承載系統包括內承載組件和外置輸送組件；

4、所述內承載組件和外置輸送組件的數量均為一個，二者的主體均為輸送帶結構且頂面等高，前者定位在爐倉的內部；所述外置輸送組件定位在爐倉之外，靠近爐倉的工件進出口設置且長度方向與內承載組件的長度方向相同；

5、所述內承載組件和/或外置輸送組件能夠在保留輸送功能的前提下通過位移和/或形變?cè)诠ぜM(jìn)出口處對接在一起，進而使得工件能夠在內承載組件和外置輸送組件之間互相轉移。

6、優選的，所述內承載組件和/或外置輸送組件為底部設有直導軌的輸送帶結構，需要轉移二者上的工件時控制二者或二者其中之一滑動進而對接在一起。

7、優選的，所述內承載組件和/或外置輸送組件為物料動態輸送長度可調裝置，需要轉移二者上的工件時控制二者或二者其中之一形變延長對接在一起。

8、本申請實施例中提供的一個或多個技術方案，至少具有如下技術效果或優點：

9、通過對現有技術中的熱處理爐的結構進行優化改進，采用提升式爐門，并在爐內外均設置輸送帶，在需要向爐內裝卸工件時，首先控制兩輸送帶其中之一形變或位移，使得兩輸送帶對接在一起，而后進行輸送帶上工件的轉移；有效解決了現有技術中熱處理爐因受限于自身結構導致的工件裝卸過程繁瑣復雜、生產連續性差、自動化水平低的技術問題；進而實現了熱處理爐裝卸工件簡單便捷、工件熱處理的連續性好且生產的整體自動化水平高的技術效果。

技術特征：

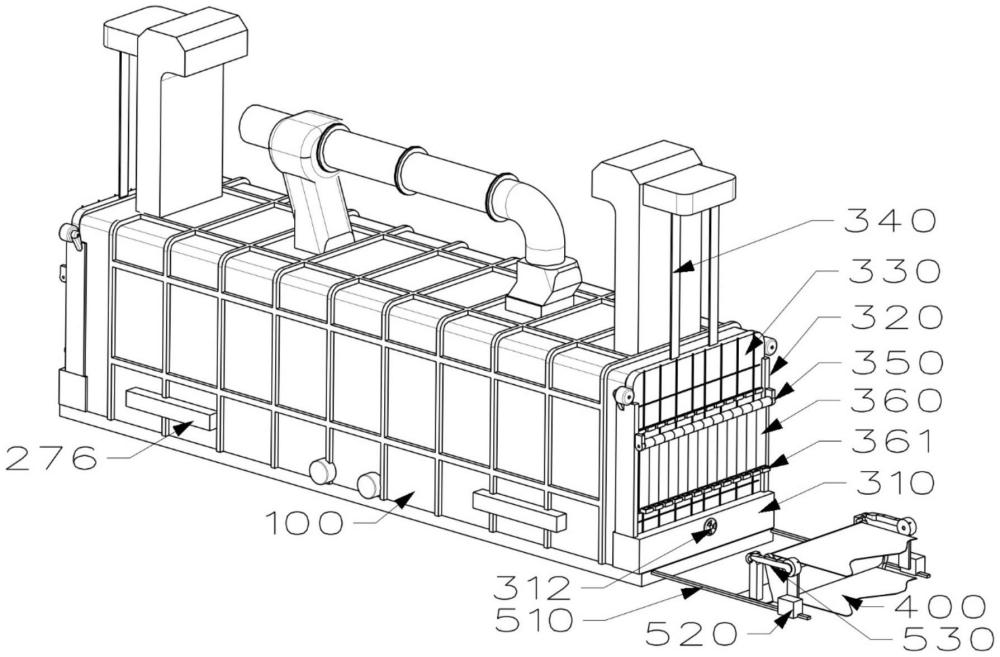

1.一種熱處理爐，包括爐倉(100)、承載系統、爐門提升系統；爐倉(100)為橫置的爐體，其工件進出口位于自身一端；爐門提升系統定位在爐倉(100)的工件進出口處；

2.如權利要求1所述的熱處理爐，其特征在于：所述內承載組件和/或外置輸送組件(400)為底部設有直導軌的輸送帶結構，需要轉移二者上的工件時控制二者或二者其中之一滑動進而對接在一起。

3.如權利要求1所述的熱處理爐，其特征在于：所述內承載組件和/或外置輸送組件(400)為物料動態輸送長度可調裝置，需要轉移二者上的工件時控制二者或二者其中之一形變延長對接在一起。

4.一種熱處理爐的承載系統，其特征在于：

5.如權利要求4所述的熱處理爐的承載系統，其特征在于：所述移位承載組件的數量為兩個，兩個移位承載組件對稱且水平設置，包括滑動導軌(271)、滑移塊(272)、拽動繩(273)、蓄力拉簧(274)、繩換向輪(275)和安置柱(276)；

6.如權利要求4或5所述的熱處理爐的承載系統，其特征在于：所述承載系統還包括拖動移位組件；

7.如權利要求6所述的熱處理爐的承載系統，其特征在于：所述爐倉(100)的工件進出口有兩個，分別位于爐倉(100)的兩端；兩個工件進出口上均設有爐門提升系統；

8.如權利要求4或5所述的熱處理爐的承載系統，其特征在于：所述輸送帶體(210)包括第一帶(211)和第二帶(212)，第一帶(211)和第二帶(212)均套設在內承載組件上，二者結構相同，轉動方向相反；

9.如權利要求8所述的熱處理爐的承載系統，其特征在于：所述轉動盤(283)上還定位有橫置引導塊(285)；

10.一種熱處理爐的爐門提升系統，其特征在于：所述爐門提升系統包括底橫置塊(310)、側引導板(320)、插在兩側引導板(320)之間的爐門(330)、起到吊運爐門(330)作用的提升組件(340)、橫載桿(350)和轉動封閉板(360)；

技術總結
本申請公開了一種熱處理爐及其承載系統及其爐門提升系統，涉及熱處理設備技術領域，本申請通過對現有技術中的熱處理爐的結構進行優化改進，采用提升式爐門，并在爐內外均設置輸送帶，在需要向爐內裝卸工件時，首先控制兩輸送帶其中之一形變或位移，使得兩輸送帶對接在一起，而后進行輸送帶上工件的轉移；實現了熱處理爐裝卸工件簡單便捷、工件熱處理的連續性好且生產的整體自動化水平高的技術效果。

技術研發人員：陶瑋,許志丹,魏志斌
受保護的技術使用者：南京年達智能裝備科技有限公司
技術研發日：
技術公布日：2025/3/20
