本技術涉及橡膠板生產，特別涉及一種新型橡膠板生產用打磨裝置。

背景技術：

1、橡膠板是以橡膠為主體材料，經硫化而制得的具有一定厚度和較大面積的板狀產品，橡膠板具有較高硬度，廣泛應用于工礦企業和交通運輸部門，在橡膠板的加工過程中，通常需要對橡膠板進行打磨。

2、經檢索現有中國專利：一種新型橡膠板生產用打磨裝置(公開號：cn?215035989u)中包括打磨箱和橡膠板，所述打磨箱頂面安裝有第一氣缸，第一氣缸底部通過第一伸縮桿連接有升降板，升降板底部安裝有兩塊豎板，兩塊豎板間設有外側套接有打磨滾筒的轉軸，升降板底面右端安裝有底部安裝有電機的墊塊，電機的輸出軸與轉軸一端連接，打磨箱內腔底部安裝有兩條滑軌，兩條滑軌上滑動連接有滑板，打磨箱內腔后側面安裝有第二氣缸，第二氣缸通過第二伸縮桿與滑板后側面連接，滑板上方對稱安裝有兩個第三氣缸，兩個第三氣缸相對側各通過一根第三伸縮桿連接有一個限位板，兩個限位板間的滑板上設有橡膠板，該實用新型通過第二氣缸和第二伸縮桿則能夠帶動滑板在滑軌上滑動，從而能夠快速調節橡膠板的打磨位點，提高了橡膠板打磨的效率。

3、上述專利雖然通過第二氣缸和第二伸縮桿則能夠帶動滑板在滑軌上滑動，從而能夠快速調節橡膠板的打磨位點，提高了橡膠板打磨的效率，但該裝置只能對橡膠板的表面進行打磨，無法將橡膠板的側面進行打磨，不便于使用者進行使用。因此，發明一種新型橡膠板生產用打磨裝置來解決上述問題很有必要。

技術實現思路

1、本實用新型的目的在于提供一種新型橡膠板生產用打磨裝置，以解決上述背景技術中提出的該裝置只能對橡膠板的表面進行打磨，無法將橡膠板的側面進行打磨，不便于使用者進行使用的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種新型橡膠板生產用打磨裝置，包括四組支撐柱，四組所述支撐柱的中間兩組活動連接有一組傳動輥，兩組所述傳動輥的外壁設置有傳動帶，四組所述支撐柱的外壁兩組固定連接有一組擋板，兩組所述擋板的內部每組固定連接有一組第一氣缸，兩組所述第一氣缸的內部每組活動連接有一組第一伸縮軸，兩組所述第一伸縮軸遠離兩組所述第一氣缸的一端每組固定連接有一組第一連接件，兩組所述第一連接件遠離兩組所述第一伸縮軸的一端每組固定連接有一組第一活動板，兩組所述第一活動板的內部每組活動連接有多組活動輥。

3、優選地，兩組所述第一活動板的頂端每組設置有一組第一電機，兩組所述第一電機的內部每組活動連接有第一驅動軸，兩組所述第一驅動軸遠離兩組所述第一電機的一端每組固定連接有一組第一打磨滾筒。

4、優選地，四組所述支撐柱的頂端固定連接有頂板，所述頂板的頂端設置有第二氣缸，所述第二氣缸的內部活動連接有第二伸縮軸，所述第二伸縮軸遠離所述第二氣缸的一端固定連接有第二連接件。

5、優選地，所述第二連接件遠離所述第二伸縮軸的一端固定連接有第二活動板，所述第二活動板的外壁一側固定連接有安裝板。

6、優選地，所述安裝板的頂端設置有第二電機，所述第二電機的內部活動連接有第二驅動軸，所述第二驅動軸遠離所述第二電機的一端固定連接有第二打磨滾筒。

7、優選地，所述頂板的頂端設置有抽風機，所述抽風機的外壁一側固定連接有抽風總管，所述抽風總管遠離所述抽風機的一端固定連接有兩組抽風支管。

8、優選地，所述抽風機遠離所述抽風總管的一端固定連接有輸送管，所述輸送管遠離所述抽風機的一端固定連接有集塵箱。

9、本實用新型的技術效果和優點：

10、1、通過設置傳動輥、傳動帶、擋板、第一氣缸、第一伸縮軸、第一連接件、第一活動板、活動輥、第一電機、第一驅動軸、第一打磨滾筒，可以通過擋板將第一氣缸支撐固定，然后第一氣缸帶動第一伸縮軸伸縮，第一伸縮軸帶動第一連接件伸縮，第一連接件帶動第一活動板伸縮，第一活動板帶動活動輥將橡膠板夾持固定，然后傳動輥帶動傳動帶移動，傳動帶配合活動輥使橡膠板可以一邊夾持一邊移動，然后啟動第一電機帶動第一驅動軸旋轉，第一驅動軸帶動第一打磨滾筒旋轉，將橡膠板的邊緣自動打磨，優點是可以通過傳動帶配合活動輥使橡膠板可以一邊夾持一邊移動，從而讓第一打磨滾筒將橡膠板的邊緣自動打磨；

11、2、通過設置抽風機、抽風總管、抽風支管、輸送管、集塵箱，可以通過抽風機提供動力，然后兩組抽風支管將第一打磨滾筒與第二打磨滾筒打磨的灰塵抽取，送入抽風總管內，之后通過輸送管送入集塵箱內儲存，優點是可以通過兩組抽風支管將第一打磨滾筒與第二打磨滾筒打磨的灰塵抽取，避免灰塵飄散影響周圍環境。

技術特征：

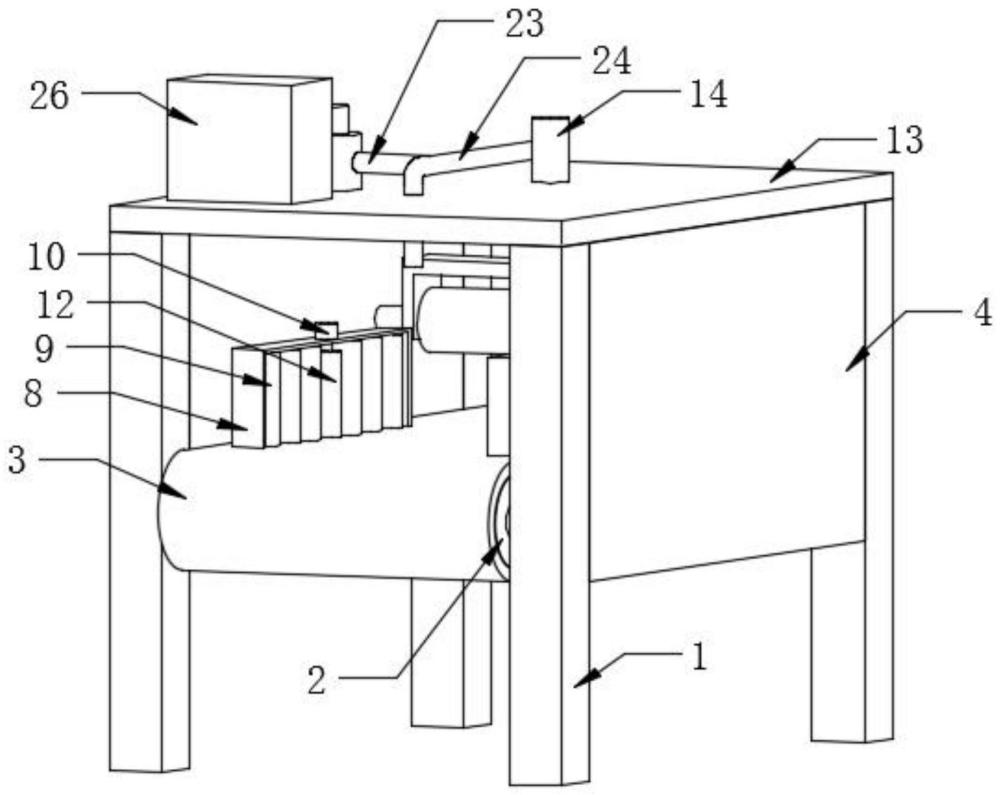

1.一種新型橡膠板生產用打磨裝置，包括四組支撐柱(1)，其特征在于：四組所述支撐柱(1)的中間兩組活動連接有一組傳動輥(2)，兩組所述傳動輥(2)的外壁設置有傳動帶(3)，四組所述支撐柱(1)的外壁兩組固定連接有一組擋板(4)，兩組所述擋板(4)的內部每組固定連接有一組第一氣缸(5)，兩組所述第一氣缸(5)的內部每組活動連接有一組第一伸縮軸(6)，兩組所述第一伸縮軸(6)遠離兩組所述第一氣缸(5)的一端每組固定連接有一組第一連接件(7)，兩組所述第一連接件(7)遠離兩組所述第一伸縮軸(6)的一端每組固定連接有一組第一活動板(8)，兩組所述第一活動板(8)的內部每組活動連接有多組活動輥(9)。

2.根據權利要求1所述的一種新型橡膠板生產用打磨裝置，其特征在于：兩組所述第一活動板(8)的頂端每組設置有一組第一電機(10)，兩組所述第一電機(10)的內部每組活動連接有第一驅動軸(11)，兩組所述第一驅動軸(11)遠離兩組所述第一電機(10)的一端每組固定連接有一組第一打磨滾筒(12)。

3.根據權利要求1所述的一種新型橡膠板生產用打磨裝置，其特征在于：四組所述支撐柱(1)的頂端固定連接有頂板(13)，所述頂板(13)的頂端設置有第二氣缸(14)，所述第二氣缸(14)的內部活動連接有第二伸縮軸(15)，所述第二伸縮軸(15)遠離所述第二氣缸(14)的一端固定連接有第二連接件(16)。

4.根據權利要求3所述的一種新型橡膠板生產用打磨裝置，其特征在于：所述第二連接件(16)遠離所述第二伸縮軸(15)的一端固定連接有第二活動板(17)，所述第二活動板(17)的外壁一側固定連接有安裝板(18)。

5.根據權利要求4所述的一種新型橡膠板生產用打磨裝置，其特征在于：所述安裝板(18)的頂端設置有第二電機(19)，所述第二電機(19)的內部活動連接有第二驅動軸(20)，所述第二驅動軸(20)遠離所述第二電機(19)的一端固定連接有第二打磨滾筒(21)。

6.根據權利要求3所述的一種新型橡膠板生產用打磨裝置，其特征在于：所述頂板(13)的頂端設置有抽風機(22)，所述抽風機(22)的外壁一側固定連接有抽風總管(23)，所述抽風總管(23)遠離所述抽風機(22)的一端固定連接有兩組抽風支管(24)。

7.根據權利要求6所述的一種新型橡膠板生產用打磨裝置，其特征在于：所述抽風機(22)遠離所述抽風總管(23)的一端固定連接有輸送管(25)，所述輸送管(25)遠離所述抽風機(22)的一端固定連接有集塵箱(26)。

技術總結
本技術公開了一種新型橡膠板生產用打磨裝置，涉及到橡膠板生產技術領域，包括四組支撐柱，四組支撐柱的中間兩組活動連接有一組傳動輥，兩組傳動輥的外壁設置有傳動帶，四組支撐柱的外壁兩組固定連接有一組擋板，兩組擋板的內部每組固定連接有一組第一氣缸，兩組第一氣缸的內部每組活動連接有一組第一伸縮軸，兩組第一伸縮軸遠離兩組第一氣缸的一端每組固定連接有一組第一連接件。本技術通過傳動帶配合活動輥使橡膠板可以一邊夾持一邊移動，從而讓第一打磨滾筒將橡膠板的邊緣自動打磨；通過氣缸帶動第二打磨滾筒將橡膠板的表面打磨；通過兩組抽風支管將第一打磨滾筒與第二打磨滾筒打磨的灰塵抽取，避免灰塵飄散影響周圍環境。

技術研發人員：姜萬通,張明輝,王文新
受保護的技術使用者：內蒙古任興橡膠制品有限公司
技術研發日：20240423
技術公布日：2025/3/20
