本技術屬于3d打印用夾具，具體來說是一種角度可調的3d打印用夾具。

背景技術：

1、3d打印是一種以數字模型文件為基礎，運用粉末狀金屬或塑料等可粘合材料，通過逐層打印的方式來構造物體的技術。

2、現有的金屬3d打印的過程中需要將金屬件夾緊以確保打印精度，但一般使用的夾具對異形件夾持時無法穩定的進行夾持，夾具與金屬件之間存在縫隙，導致夾具夾不緊而影響打印，同時夾具只夾持金屬件的兩面，無法對大型金屬件進行穩定的夾持，金屬件出現晃動，影響打印精度。

技術實現思路

1、1.實用新型要解決的技術問題

2、本實用新型的目的在于解決上述背景提出的問題。

3、2.技術方案

4、為達到上述目的，本實用新型提供的技術方案為：

5、本實用新型的一種角度可調的3d打印用夾具，包括打印平臺、夾具組件和輔助組件，夾具組件包括底板、豎桿、橫桿和夾板，橫桿的一端安裝夾板，另一端安裝在豎桿上，底板的中部與打印平臺的底部中心轉動連接，豎桿安裝在底板的兩端，打印平臺的底部設有旋轉電機，旋轉電機驅動底板轉動，底板的兩端設有卡件，卡件上設有卡珠，打印平臺的邊緣設有卡槽，卡珠位于卡槽內。

6、優選的，豎桿上設有通孔，橫桿插入通孔的一端設有螺紋，螺紋上配有螺母，橫桿上套有壓簧，壓簧的一端與夾板接觸，另一端與豎桿接觸。

7、優選的，輔助組件包括插軸、鎖緊旋鈕和輔助板，夾板的兩側設有連接管，連接管上設有多邊形插孔，插軸與連接管配合的一段的截面也為多邊形，輔助板通過插軸插入連接管上。

8、優選的，插軸穿過連接管伸出，伸出連接管的插軸的一端設有螺紋，鎖緊旋鈕與插軸螺紋連接。

9、優選的，夾具組件對稱安裝在打印平臺上，輔助組件對稱安裝在夾具組件上。

10、3.有益效果

11、采用本實用新型提供的技術方案，與現有技術相比，具有如下有益效果：

12、本實用新型的一種角度可調的3d打印用夾具，通過卡件和卡珠的配合，使得旋轉電機驅動夾具組件轉動時，保持穩定，提高了夾持的效果和使用準度。

技術特征：

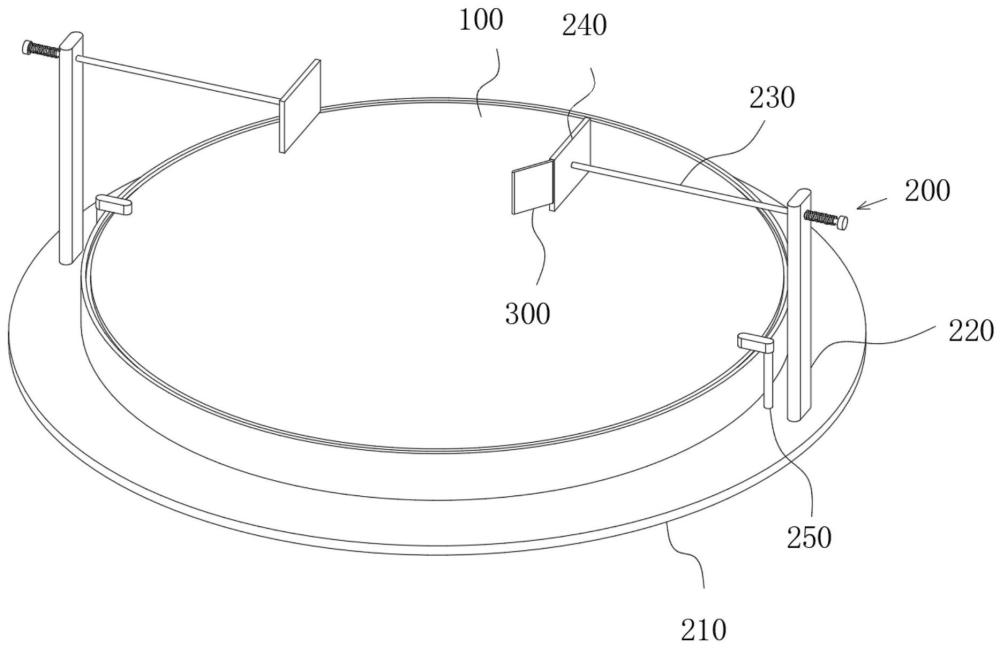

1.一種角度可調的3d打印用夾具，其特征在于：包括打印平臺(100)、夾具組件(200)和輔助組件(300)，所述夾具組件(200)包括底板(210)、豎桿(220)、橫桿(230)和夾板(240)，所述橫桿(230)的一端安裝夾板(240)，另一端安裝在豎桿(220)上，所述底板(210)的中部與打印平臺(100)的底部中心轉動連接，所述豎桿(220)安裝在底板(210)的兩端，所述打印平臺(100)的底部設有旋轉電機，所述旋轉電機驅動底板(210)轉動，所述底板(210)的兩端設有卡件(250)，所述卡件(250)上設有卡珠，所述打印平臺(100)的邊緣設有卡槽，所述卡珠位于卡槽內。

2.根據權利要求1所述的一種角度可調的3d打印用夾具，其特征在于：所述豎桿(220)上設有通孔，所述橫桿(230)插入通孔的一端設有螺紋，所述螺紋上配有螺母，所述橫桿(230)上套有壓簧，所述壓簧的一端與夾板(240)接觸，另一端與豎桿(220)接觸。

3.根據權利要求1所述的一種角度可調的3d打印用夾具，其特征在于：所述輔助組件(300)包括插軸(310)、鎖緊旋鈕(320)和輔助板(330)，所述夾板(240)的兩側設有連接管，所述連接管上設有多邊形插孔，所述插軸(310)與連接管配合的一段的截面也為多邊形，所述輔助板(330)通過插軸(310)插入連接管上。

4.根據權利要求3所述的一種角度可調的3d打印用夾具，其特征在于：所述插軸(310)穿過連接管伸出，伸出連接管的插軸(310)的一端設有螺紋，所述鎖緊旋鈕(320)與插軸(310)螺紋連接。

5.根據權利要求1所述的一種角度可調的3d打印用夾具，其特征在于：所述夾具組件(200)對稱安裝在打印平臺(100)上，所述輔助組件(300)對稱安裝在夾具組件(200)上。

技術總結
本技術的一種角度可調的3D打印用夾具，屬于3D打印用夾具技術領域，包括打印平臺、夾具組件和輔助組件，夾具組件包括底板、豎桿、橫桿和夾板，橫桿的一端安裝夾板，另一端安裝在豎桿上，底板的中部與打印平臺的底部中心轉動連接，豎桿安裝在底板的兩端，打印平臺的底部設有旋轉電機，旋轉電機驅動底板轉動，底板的兩端設有卡件，卡件上設有卡珠，打印平臺的邊緣設有卡槽，卡珠位于卡槽內，通過卡件和卡珠的配合，使得旋轉電機驅動夾具組件轉動時，保持穩定，提高了夾持的效果和使用準度。
