本技術涉及防護欄坯料型修相關，尤其涉及一種便于收集廢料的防護欄坯料型修裝置。

背景技術：

1、護欄坯料型修設備包括多個關鍵組件，如防護欄、廢料收集器、傳送系統、坯料型修工具和控制系統，防護欄確保操作人員的安全，防止他們接觸到運行中的機械部件；廢料收集器用于集中存儲生產過程中產生的廢料；傳送系統通過傳送帶將廢料從產生點輸送到收集器；坯料型修工具則對收集到的廢料進行剪切、壓縮、打包或粉碎等處理，以便于進一步回收或處理，控制系統通過傳感器和控制面板監控和調節設備的運行狀態，確保廢料處理過程的高效和安全，整個系統通過各組件的緊密連接和協調工作，實現了廢料的高效、安全管理，不僅改善了生產環境，減少了廢料處理的人工成本，同時也提升了廢料回收的質量和效率，防護欄坯料型修設備加上清理機構的好處在于進一步提升廢料處理的效率和安全性，清理機構能夠自動清除積累的廢料，防止堵塞和設備故障，減少停機時間，保持生產線的連續運行，此外，清理機構減少了人工清理的需求，降低了操作人員的安全風險，提高了整體工作環境的清潔度和生產效率，故此，特別需要一種便于收集廢料的防護欄坯料型修裝置。

2、但是現有的便于收集廢料的防護欄坯料型修裝置在使用的時候，缺乏清理機構可能導致廢料在裝置內積聚，增加清理難度，影響效率和安全性，在型修的時候，還需要人工取翻轉面去清理。

技術實現思路

1、本實用新型的目的在于提供一種便于收集廢料的防護欄坯料型修裝置，以解決上述背景技術中提出的現有的便于收集廢料的防護欄坯料型修裝置在使用的時候，缺乏清理機構可能導致廢料在裝置內積聚，增加清理難度，影響效率和安全性，在型修的時候，還需要人工取翻轉面去清理的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種便于收集廢料的防護欄坯料型修裝置，包括加工床和底座其特征在于：所述加工床的一側表面安裝有底座，所述加工床的上方表面設置有清理機構，所述加工床的兩側表面設置有翻料機構；

3、清理機構包括第一電動滑臺、支撐架、第二電動滑臺、連接塊、氣缸、第一電機、修磨片、第三電動滑臺、連接板、清理刷和收料箱，所述加工床的兩側表面安裝有第一電動滑臺，所述第一電動滑臺的內側表面螺紋連接有支撐架，所述支撐架的一側表面安裝有第二電動滑臺，所述第二電動滑臺的內側表面螺紋連接有連接塊，所述連接塊的一側表面固定連接有氣缸，所述氣缸的一側表面安裝有第一電機，所述第一電機的一側表面旋轉連接有修磨片，所述支撐架的內側表面安裝有第三電動滑臺，所述第三電動滑臺的一側表面螺紋連接有連接板，所述連接板的一側表面安裝有清理刷，所述加工床的內側表面放置有收料箱。

4、優選的，所述第一電動滑臺連接上支撐架構成滑動結構。

5、優選的，所述加工床的內側清理刷進行清理。

6、優選的，所述翻料機構包括雙向電動滑臺、連接架、第二電機、連接桿和夾持片，所述加工床的一側表面安裝有雙向電動滑臺，所述雙向電動滑臺的一側表面螺紋連接有連接架，所述連接架的上方表面固定連接有第二電機，所述第二電機的一側表面連接有連接桿，所述連接桿的外側表面固定連接有夾持片。

7、優選的，所述雙向電動滑臺與連接架帶動第二電機構成伸縮結構。

8、與現有技術相比，本實用新型的有益效果是：該便于收集廢料的防護欄坯料型修裝置，通過將物料放入加工床，啟動雙向電動滑臺帶動連接架收縮實現對坯料的夾持，操作方便且穩定可靠，確保了型修過程中物料的固定，當坯料一面清理完成后，可利用第二電機帶動夾持片旋轉進行翻面，提高了工作效率，接著，通過啟動一系列電動滑臺和氣缸等，實現了對坯料的精確型修，第一電機帶動修磨片旋轉保證了型修的質量和效果，在廢料處理方面，啟動第三電動滑臺可帶動清理刷下降，再通過第一電動滑臺帶動清理刷對加工床內的廢料清理至收料箱，此裝置降低了人工操作的難度和勞動強度，提高了生產效率，精確的夾持和清理功能，保證了加工過程中廢料的及時清理，有效減少了生產過程中的雜質積聚。

技術特征：

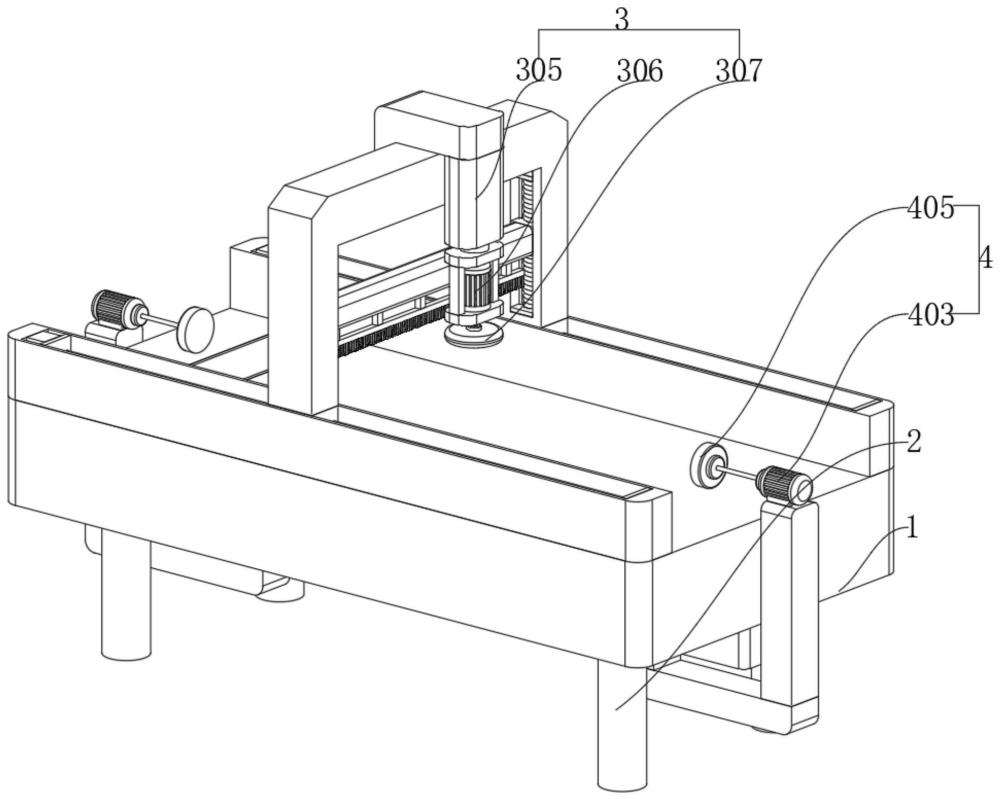

1.一種便于收集廢料的防護欄坯料型修裝置，包括加工床(1)和底座(2)其特征在于：所述加工床(1)的一側表面安裝有底座(2)，所述加工床(1)的上方表面設置有清理機構(3)，所述加工床(1)的兩側表面設置有翻料機構(4)；

2.根據權利要求1所述的一種便于收集廢料的防護欄坯料型修裝置，其特征在于：所述第一電動滑臺(301)連接上支撐架(302)構成滑動結構。

3.根據權利要求1所述的一種便于收集廢料的防護欄坯料型修裝置，其特征在于：所述加工床(1)的內側清理刷(310)進行清理。

4.根據權利要求1所述的一種便于收集廢料的防護欄坯料型修裝置，其特征在于：所述翻料機構(4)包括雙向電動滑臺(401)、連接架(402)、第二電機(403)、連接桿(404)和夾持片(405)，所述加工床(1)的一側表面安裝有雙向電動滑臺(401)，所述雙向電動滑臺(401)的一側表面螺紋連接有連接架(402)，所述連接架(402)的上方表面固定連接有第二電機(403)，所述第二電機(403)的一側表面連接有連接桿(404)，所述連接桿(404)的外側表面固定連接有夾持片(405)。

5.根據權利要求4所述的一種便于收集廢料的防護欄坯料型修裝置，其特征在于：所述雙向電動滑臺(401)與連接架(402)帶動第二電機(403)構成伸縮結構。

技術總結
本技術涉及防護欄坯料型修相關技術領域，尤其涉及一種便于收集廢料的防護欄坯料型修裝置，包括加工床和底座其特征在于：所述加工床的一側表面安裝有底座，所述加工床的上方表面設置有清理機構，所述加工床的兩側表面設置有翻料機構。該便于收集廢料的防護欄坯料型修裝置，通過將物料放入加工床，啟動雙向電動滑臺帶動連接架收縮實現對坯料的夾持，確保了型修過程中物料的固定，在廢料處理方面，啟動第三電動滑臺可帶動清理刷下降，再通過第一電動滑臺帶動清理刷對加工床內的廢料清理至收料箱，此裝置降低了人工操作的難度和勞動強度，提高了生產效率，精確的夾持和清理功能，保證了加工過程中廢料的及時清理。

技術研發人員：彭操坪,沈琦,李延立,張麗紅
受保護的技術使用者：蘇州眾之甫安防科技有限公司
技術研發日：20240531
技術公布日：2025/4/28
