本技術涉及合金鑄球，尤其涉及一種合金鑄球的制備裝置。

背景技術：

1、耐磨合金鑄球是球磨機中的粉碎介質，用于粉碎磨機中的物料，常見的合金鑄球有兩種形式，一種是以鉻合金鑄鐵為材料的鑄造磨球，另一種是以球墨鑄鐵為材料的鑄造磨球，合金鑄球在制造時，通常是先將多種金屬原料熔煉成鋼水，然后再將鋼水注入模具，待其冷卻后再將其從模具中取出，從而完成澆鑄。

2、現有技術中人們在利用鋼包進行鋼水澆鑄時，需要手動移動鋼包將鋼水依次添加到多個固定的模具中，無法自動進行連續澆鑄作業，費時費力，而且，鋼包里鋼水的溫度會逐漸降低，從而導致鋼水的流動性逐漸下降，這不僅會影響到澆鑄過程，同時也會對合金鑄球的產品質量產生一定的影響。

技術實現思路

1、針對現有技術的不足，本實用新型提供了一種合金鑄球的制備裝置，解決了現有技術在進行合金鑄球生產時無法自動進行連續澆鑄，并且澆鑄過程中鋼水溫度會逐漸降低，影響流動性的技術問題，具備能夠自動進行連續澆鑄作業，并且可以有效保證鋼水流動性的優點。

2、為解決上述技術問題，本實用新型提供了如下技術方案：一種合金鑄球的制備裝置，包括加工臺，加工臺的上端固定安裝有安裝支架，所述安裝支架上設有用于鋼球連鑄的合金澆鑄機構，合金澆鑄機構的下方活動安裝有用于吹風冷卻的輔助冷卻機構，所述合金澆鑄機構包括可拆卸安裝在安裝支架上端的加料平臺，加料平臺的下端固定安裝有筒狀鋼包，加料平臺的上端設置有加料漏斗，筒狀鋼包的外部套設有加熱套筒，筒狀鋼包的下端固定安裝有排料組件，加料平臺的上端設有用于調節加熱套筒輸出功率的控制面板，澆鑄開始前，工作人員會先將熔煉后形成的鋼水通過加料漏斗添加到筒狀鋼包的內部，接下來，加熱套筒會自動對鋼水進行加熱保溫，從而提高鋼水的流動性。

3、優選的，所述排料組件由控制閥和排料管組成，控制閥固定安裝在筒狀鋼包的下端，排料管與控制閥的出料端連通，初始時控制閥處于關閉狀態，控制閥打開后，鋼水會通過排料管向下排出。

4、優選的，所述輔助冷卻機構包括活動安裝在加工臺上的旋轉圓盤，加工臺的下端固定安裝有用于驅動旋轉圓盤的驅動電機，旋轉圓盤上等間距設置有若干個球形模具，旋轉圓盤轉動時，會使球形模具同步轉動，從而將多個球形模具依次輸送到排料組件的下方。

5、優選的，所述球形模具包括上模殼和下模殼，下模殼與旋轉圓盤固定連接，上模殼的外側設置有澆鑄口，控制閥開啟后，鋼水會通過排料管和澆鑄口進入球形模具的內部。

6、優選的，所述加工臺的側面設置有固定折板，固定折板上固定安裝有冷卻風機，冷卻風機上可拆卸安裝有排風嘴，排風嘴位于球形模具的側面，冷卻風機運轉過程中，會通過排風嘴水平吹風，從而對球形模具進行吹風冷卻。

7、優選的，所述排料管的出料口形狀與澆鑄口的大小相匹配，球形模具能夠在旋轉圓盤的作用下移動到排料管下方的指定位置。

8、借由上述技術方案，本實用新型提供了一種合金鑄球的制備裝置，至少具備以下有益效果：

9、1、本實用新型通過設置合金澆鑄機構，利用筒狀鋼包和加熱套筒之間的相互配合，能夠自動完成鋼水澆鑄作業，無需工作人員手工操作，可以有效提高合金鑄球制備的加工效率，而且，澆鑄過程中加熱套筒會自動對鋼水進行加熱，可以有效提高鋼水的流動性。

10、2、本實用新型通過設置輔助冷卻機構，利用旋轉圓盤和球形模具之間的相互配合，能夠?qū)崿F(xiàn)連續澆鑄作業，無需停機等待，而且，澆鑄過程中冷卻風機會自動對球形模具進行吹風冷卻，可以有效避免合金鑄球與球形模具的內壁出現粘連，便于后續進行脫模作業。

技術特征：

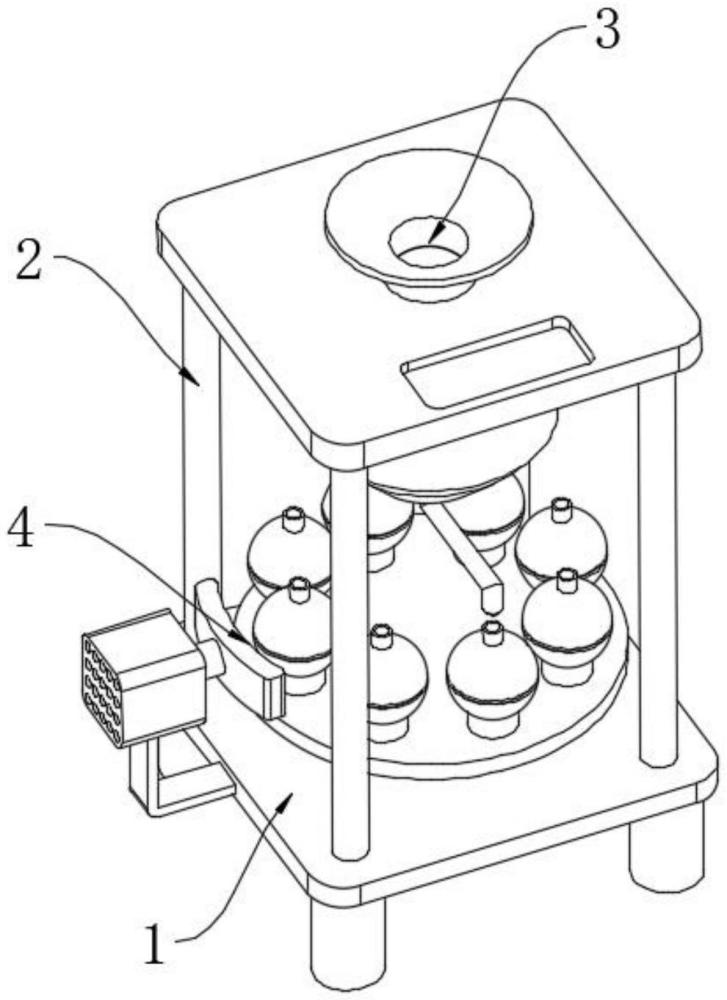

1.一種合金鑄球的制備裝置，包括加工臺(1)，加工臺(1)的上端固定安裝有安裝支架(2)，其特征在于：所述安裝支架(2)上設有用于鋼球連鑄的合金澆鑄機構(3)，合金澆鑄機構(3)的下方活動安裝有用于吹風冷卻的輔助冷卻機構(4)；

2.根據權利要求1所述的一種合金鑄球的制備裝置，其特征在于：所述排料組件(305)由控制閥和排料管組成，控制閥固定安裝在筒狀鋼包(302)的下端，排料管與控制閥的出料端連通。

3.根據權利要求2所述的一種合金鑄球的制備裝置，其特征在于：所述輔助冷卻機構(4)包括活動安裝在加工臺(1)上的旋轉圓盤(401)，加工臺(1)的下端固定安裝有用于驅動旋轉圓盤(401)的驅動電機(402)，旋轉圓盤(401)上等間距設置有若干個球形模具(403)。

4.根據權利要求3所述的一種合金鑄球的制備裝置，其特征在于：所述球形模具(403)包括上模殼和下模殼，下模殼與旋轉圓盤(401)固定連接，上模殼的外側設置有澆鑄口。

5.根據權利要求3所述的一種合金鑄球的制備裝置，其特征在于：所述加工臺(1)的側面設置有固定折板(404)，固定折板(404)上固定安裝有冷卻風機(405)，冷卻風機(405)上可拆卸安裝有排風嘴(406)。

6.根據權利要求4所述的一種合金鑄球的制備裝置，其特征在于：所述排料管的出料口形狀與澆鑄口的大小相匹配。

技術總結
本技術涉及合金鑄球技術領域，尤其涉及一種合金鑄球的制備裝置，包括加工臺，加工臺的上端固定安裝有安裝支架，所述安裝支架上設有用于鋼球連鑄的合金澆鑄機構，合金澆鑄機構的下方活動安裝有用于吹風冷卻的輔助冷卻機構，合金澆鑄機構包括可拆卸安裝在安裝支架上端的加料平臺，加料平臺的下端固定安裝有筒狀鋼包，加料平臺的上端設置有加料漏斗，筒狀鋼包的外部套設有加熱套筒。本技術通過設置合金澆鑄機構，利用筒狀鋼包和加熱套筒之間的相互配合，能夠自動完成鋼水澆鑄作業，無需工作人員手工操作，可以有效提高合金鑄球制備的加工效率，而且，澆鑄過程中加熱套筒會自動對鋼水進行加熱，可以有效提高鋼水的流動性。

技術研發人員：馬勇,黃明祥,周慧長,楊迎春
受保護的技術使用者：安徽省寧國市華達耐磨材料有限公司
技術研發日：20240626
技術公布日：2025/4/28
