本技術涉及打磨，具體涉及一種新能源箱體底部打磨工裝。

背景技術：

1、打磨工裝是指打磨過程中用于承載箱體實施作業，從而完成箱體底部打磨工序。從廣義上說，工裝是指在工藝生產過程中，所使用工具的總稱。

2、在目前的生產過程中，操作人員需要將多種不同型號不同尺寸的箱體放置在某處進行固定后由打磨裝置對其箱體的底部進行打磨，但是通常無法對多種多樣尺寸的箱體進行限位固定。

技術實現思路

1、本實用新型的目的就在于解決上述背景技術的問題，而提出一種新能源箱體底部打磨工裝。

2、本實用新型的目的可以通過以下技術方案實現：

3、一種新能源箱體底部打磨工裝，包括操作臺，所述操作臺臺面上一端設置有第一伸縮組件，所述操作臺臺面上另一端設置有多個第二限位件，所述操作臺臺面上一側設置有第二伸縮組件，所述操作臺臺面上另一側設置有多個第一限位件，所述第一伸縮組件和第二伸縮組件均用于對箱體擠壓限位，所述第一限位件和第二限位件均用于對所述箱體抵壓限位。

4、作為本實用新型進一步的方案：多個所述第一限位件呈一字型橫向間隔排列，多個所述第一限位件為前后兩排放置。

5、作為本實用新型進一步的方案：所述操作臺兩端處均開設有兩個開口，分別是第一開口和第二開口。

6、作為本實用新型進一步的方案：所述第一伸縮組件和第二伸縮組件結構相同。

7、作為本實用新型進一步的方案：所述第一伸縮組件上固定有立柱，所述立柱上可旋轉的安裝有橫桿，所述橫桿用于對所述箱體的延邊進行限位。

8、作為本實用新型進一步的方案：所述橫桿遠離所述立柱的一端處向下豎向設置有螺紋桿，所述螺紋桿與所述橫桿之間還設置有螺紋套，所述螺紋桿通過螺紋套與所述橫桿螺紋連接，所述螺紋套與所述橫桿固定，所述螺紋桿用于對所述箱體的延邊進行抵壓限位。

9、本實用新型的有益效果：本申請中通過在操作臺的四個面上設置伸縮組件，并對應安裝限位件進行抵壓，從而可方便的對不同尺寸的箱體進行限位。

技術特征：

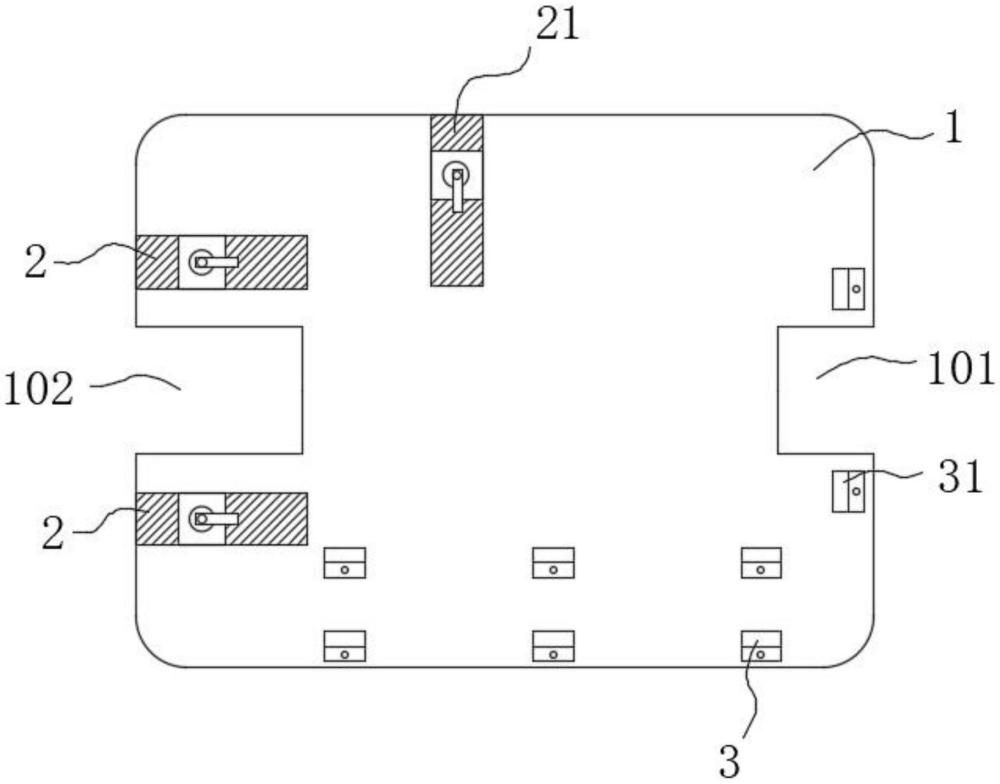

1.一種新能源箱體底部打磨工裝，包括操作臺(1)，其特征在于，所述操作臺(1)臺面上一端設置有第一伸縮組件(2)，所述操作臺(1)臺面上另一端設置有多個第二限位件(31)，所述操作臺(1)臺面上一側設置有第二伸縮組件(21)，所述操作臺(1)臺面上另一側設置有多個第一限位件(3)，所述第一伸縮組件(2)和第二伸縮組件(21)均用于對箱體擠壓限位，所述第一限位件(3)和第二限位件(31)均用于對所述箱體抵壓限位。

2.根據權利要求1所述的一種新能源箱體底部打磨工裝,其特征在于，多個所述第一限位件(3)呈一字型橫向間隔排列，多個所述第一限位件(3)為前后兩排放置。

3.根據權利要求1所述的一種新能源箱體底部打磨工裝,其特征在于，所述操作臺(1)兩端處均開設有兩個開口，分別是第一開口(101)和第二開口(102)。

4.根據權利要求1所述的一種新能源箱體底部打磨工裝,其特征在于，所述第一伸縮組件(2)和第二伸縮組件(21)結構相同。

5.根據權利要求4所述的一種新能源箱體底部打磨工裝,其特征在于，所述第一伸縮組件(2)上固定有立柱(4)，所述立柱(4)上可旋轉的安裝有橫桿(501)，所述橫桿(501)用于對所述箱體的延邊進行限位。

6.根據權利要求5所述的一種新能源箱體底部打磨工裝,其特征在于，所述橫桿(501)遠離所述立柱(4)的一端處向下豎向設置有螺紋桿(503)，所述螺紋桿(503)與所述橫桿(501)之間還設置有螺紋套(502)，所述螺紋桿(503)通過螺紋套(502)與所述橫桿(501)螺紋連接，所述螺紋套(502)與所述橫桿(501)固定，所述螺紋桿(503)用于對所述箱體的延邊進行抵壓限位。

技術總結
本技術公開了一種新能源箱體底部打磨工裝，包括操作臺，所述操作臺臺面上一端設置有第一伸縮組件，所述操作臺臺面上另一端設置有多個第二限位件，所述操作臺臺面上一側設置有第二伸縮組件，所述操作臺臺面上另一側設置有多個第一限位件，所述第一伸縮組件和第二伸縮組件均用于對箱體擠壓限位，所述第一限位件和第二限位件均用于對所述箱體抵壓限位。本申請中通過在操作臺的四個面上設置伸縮組件，并對應安裝限位件進行抵壓，從而可方便的對不同尺寸的箱體進行限位。

技術研發人員：奚終延
受保護的技術使用者：安徽鎂美科技有限公司
技術研發日：20240722
技術公布日：2025/4/28
