本技術涉及水輪機生產，尤其涉及一種水輪機鑄件生產用熱處理設備。

背景技術：

1、水輪機是一種將水能轉化為機械能的動力機械，它通過水流沖擊轉輪帶動軸旋轉做功，水輪機有多種類型，如混流式、軸流式、沖擊式等，每種類型都有其特點和適用場景，水輪機在水電領域起著關鍵作用，其性能直接影響發電效率和質量，優質的水輪機需具備高效的能量轉換能力、良好的穩定性和耐久性，在實際應用中，水輪機的運行和維護也至關重要，合理的調控和保養能延長其使用壽命，保障水電站穩定運行，為人們提供持續可靠的電力供應。

2、現有技術諸如公開號為cn216073941u的實用新型，該專利公開了一種用于鑄件生產的箱式熱處理爐，該專利采用電熱爐金屬外殼，所述電熱爐金屬外殼前端的兩側均固定設置有軌道塊，兩個所述軌道塊之間固定設置有推拉門，所述軌道塊的上下兩端貫穿設置有t型軌道槽，所述推拉門兩側中間的上端固定焊接有連接軸，所述連接軸的前后兩側均固定設置有滾動軸，所述滾動軸的四周活動設置有硬質橡膠圈，所述電熱爐金屬外殼上端的前側內部固定設置有活動腔，所述活動腔內部的端面上下兩側均固定連接有伸張彈簧。本實用新型通過在推拉門上端的兩側固定設置斜槽，通過斜槽和限位柱一端面上的斜倒面之間活動配合，從而使得推拉門向上的豎向活動轉化為限位柱向內側的橫向的活動，解決現有的箱式熱處理爐上的推拉門大多為合頁旋轉關閉打開結構，這使得推拉門關閉打開的速率較慢，無法實現快速關閉打開，影響了使用者的使用效率的問題。

3、在借助熱處理設備對水輪機鑄件進行加工的過程中，存在現有例如上述的箱式熱處理爐，在完成工件的熱處理后，需工作人員借助工具，并靠近爐口將工件取出，在進行操作時，因爐內溫度過高，使得位于爐口處的工作人員會受到熱量的影響，導致工作的舒適性降低，且在操作時，因爐口溫度過高，存在一定安全隱患，易對工作人員的人身安全造成威脅的問題。

技術實現思路

1、本實用新型的目的是為了解決現有技術中存在在操作時，因爐口溫度過高，存在一定安全隱患，易對工作人員的人身安全造成威脅的缺點，而提出的一種水輪機鑄件生產用熱處理設備。

2、為了實現上述目的，本實用新型采用了如下技術方案：一種水輪機鑄件生產用熱處理設備，包括支架、箱體和輔助組件，所述箱體安裝在支架的上表面，所述箱體的表面鉸接有箱門，所述輔助組件設置在箱體的內部；

3、所述輔助組件包括放置單元，所述放置單元包括c形導軌，所述c形導軌與箱體的內壁固定連接，所述箱體的內壁安裝有銜接框，所述銜接框的上表面固定連接有擱置板，所述銜接框的兩側均固定連接有轉軸，所述轉軸的表面轉動連接有前滾輪，所述轉軸的表面轉動連接有后滾輪，所述c形導軌的內壁固定連接有擋板；

4、所述輔助組件還包括聯動單元，所述聯動單元包括連接纜繩，所述連接纜繩與銜接框的內壁固定連接，所述銜接框的側表面開設有凹槽，所述連接纜繩位于凹槽的內壁，所述支架的內壁固定連接有定位架，所述定位架的內壁轉動連接有引導輪，所述連接纜繩與引導輪的表面相抵接，所述支架的側表面固定連接有導向架，所述連接纜繩與導向架的內壁相抵接，所述支架的側表面固定連接有伺服電機，所述伺服電機的驅動端栓接有螺紋軸，所述螺紋軸的表面螺紋連接有聯動架，所述聯動架與連接纜繩的自由端固定連接，所述支架的內壁固定連接有限位桿，所述聯動架與限位桿的表面滑動連接。

5、優選的，所述c形導軌的數量為兩個，兩個所述c形導軌關于箱體呈左右對稱設置，通過c形導軌可對前滾輪和后滾輪的移動方向進行引導，以確保前滾輪和后滾輪在移動時的穩定性。

6、優選的，所述銜接框與c形導軌的側表面相接觸，所述擱置板位于箱體的內壁，所述擱置板與c形導軌的上表面相接觸，通過銜接框與擱置板的配合，可在前滾輪和后滾輪的輔助下，將工件移出箱體內部。

7、優選的，所述后滾輪的數量為兩個，兩個所述后滾輪關于c形導軌呈水平分布，通過兩個后滾輪，可對銜接框的位置進行支撐，使得銜接框在移出箱體時，可始終處于水平狀態。

8、優選的，所述定位架與連接纜繩的表面相套接，通過連接纜繩可在聯動架移動時，拉動銜接框向外移動。

9、優選的，所述支架的表面開設有轉孔，所述螺紋軸與轉孔的內壁轉動連接，通過螺紋軸可在伺服電機的配合下，驅動聯動架進行水平方向上的移動。

10、優選的，所述限位桿的數量為四個，四個所述限位桿關于螺紋軸呈圓周陣列設置，通過限位桿可對聯動架的位置進行約束，以確保聯動架可被螺紋軸驅動位移。

11、與現有技術相比，本實用新型的優點和積極效果在于：

12、本實用新型中，通過設置輔助組件，進行熱處理時，將工件放置于輔助組件的放置區域中，隨即將輔助組件移入箱體內，關閉箱門，打開箱體的開關，箱體通電工作，并對工件進行熱處理；完成熱處理，需拿取工件時，打開箱門，同時打開伺服電機的開關，伺服電機通電驅動螺紋軸，螺紋軸與聯動架嚙合，聯動架在限位桿的引導下，拉動連接纜繩，連接纜繩在導向架和引導輪的引導下，拉動銜接框，銜接框在前滾輪和后滾輪的輔助下，配合擱置板將完成處理的工件移出箱體，當銜接框移動至最大間距時，工作人員可持握工具站在箱體開口側方，并借助工具，將工件從擱置板上取下，以完成工件的拿取操作，通過設置輔助組件，使得工作人員拿取工件時可遠離設備開口，繼而減少了工作人員拿取工件時，需直面設備開口，導致工作人員的人身安全受到威脅的問題，并進一步提高了設備下料過程的安全性。

技術特征：

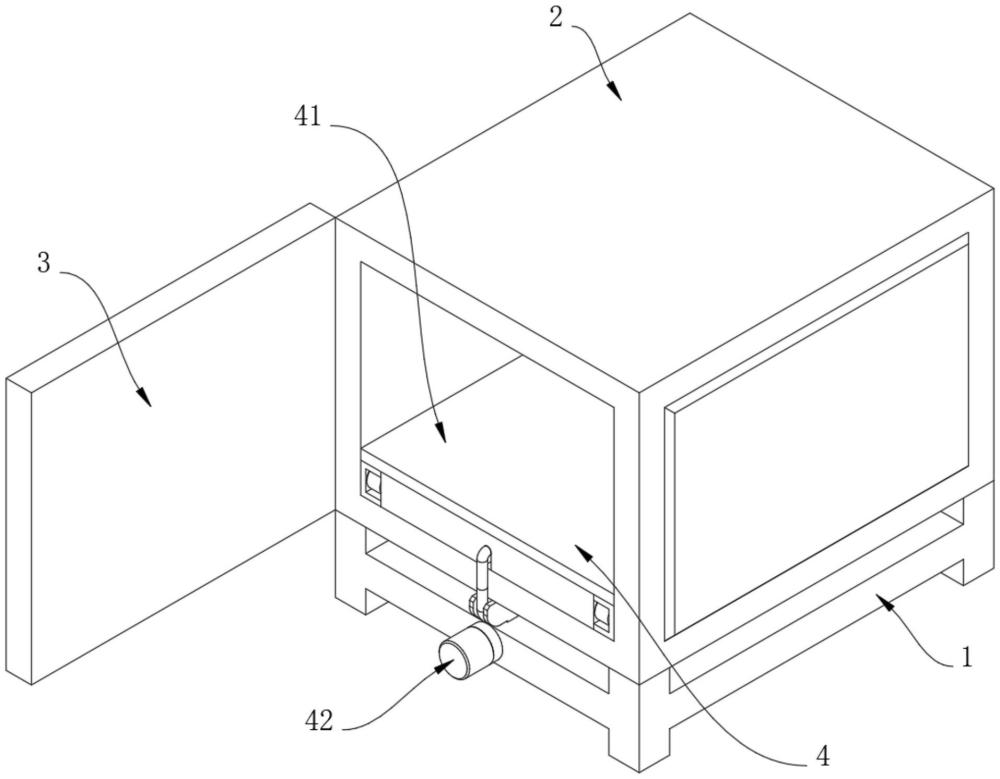

1.一種水輪機鑄件生產用熱處理設備，包括支架(1)、箱體(2)和輔助組件(4)，其特征在于：所述箱體(2)安裝在支架(1)的上表面，所述箱體(2)的表面鉸接有箱門(3)，所述輔助組件(4)設置在箱體(2)的內部；

2.根據權利要求1所述的一種水輪機鑄件生產用熱處理設備，其特征在于：所述c形導軌(411)的數量為兩個，兩個所述c形導軌(411)關于箱體(2)呈左右對稱設置。

3.根據權利要求1所述的一種水輪機鑄件生產用熱處理設備，其特征在于：所述銜接框(412)與c形導軌(411)的側表面相接觸，所述擱置板(413)位于箱體(2)的內壁，所述擱置板(413)與c形導軌(411)的上表面相接觸。

4.根據權利要求1所述的一種水輪機鑄件生產用熱處理設備，其特征在于：所述后滾輪(416)的數量為兩個，兩個所述后滾輪(416)關于c形導軌(411)呈水平分布。

5.根據權利要求1所述的一種水輪機鑄件生產用熱處理設備，其特征在于：所述定位架(423)與連接纜繩(421)的表面相套接。

6.根據權利要求1所述的一種水輪機鑄件生產用熱處理設備，其特征在于：所述支架(1)的表面開設有轉孔，所述螺紋軸(427)與轉孔的內壁轉動連接。

7.根據權利要求1所述的一種水輪機鑄件生產用熱處理設備，其特征在于：所述限位桿(429)的數量為四個，四個所述限位桿(429)關于螺紋軸(427)呈圓周陣列設置。

技術總結
本技術涉及水輪機生產技術領域，具體為一種水輪機鑄件生產用熱處理設備，包括支架、箱體和輔助組件，所述箱體安裝在支架的上表面，所述箱體的表面鉸接有箱門，所述輔助組件設置在箱體的內部；所述輔助組件包括放置單元，所述放置單元包括C形導軌，所述C形導軌與箱體的內壁固定連接，所述箱體的內壁安裝有銜接框，所述銜接框的上表面固定連接有擱置板，所述銜接框的兩側均固定連接有轉軸，所述轉軸的表面轉動連接有前滾輪。本技術，通過設置輔助組件，使得工作人員拿取工件時可遠離設備開口，繼而減少了工作人員拿取工件時，需直面設備開口，導致工作人員的人身安全受到威脅的問題，并進一步提高了設備下料過程的安全性。

技術研發人員：沈濤涯,凌峰,周立堅,朱松良
受保護的技術使用者：德清縣同能鑄造有限公司
技術研發日：20240726
技術公布日：2025/4/28
