本發明涉及壓鑄,特別涉及一種壓鑄密封沖頭。
背景技術:
1、壓力鑄造(簡稱壓鑄)是一種將熔融金屬在高壓下注入精密模具中,快速冷卻成型的高效鑄造工藝,廣泛應用于汽車、電子、家電等行業。壓鑄密封沖頭是壓鑄機的關鍵部件,主要用于在壓射過程中封閉模具的澆口,防止金屬液回流,確保金屬液在高壓下充滿型腔,其密封性能直接影響鑄件的質量和成型效果。
2、目前的壓鑄沖頭通過密封環與壓室實現周向密封,然而在使用一段時間后密封環會產生磨損,密封效果減弱,生產過程空氣會漏到壓室里面混入鋁液,導致壓鑄出來的產品內部質量有氣孔,產生產品缺陷。對此,目前市面上具有采用彈性密封環的沖頭,然而在沖頭從壓室中拆除后彈性密封環會自動展開,不便于倉儲,并且沖頭再次安裝的難度較大。
技術實現思路
1、本發明旨在至少解決現有技術中存在的技術問題之一。為此,本發明提出一種壓鑄密封沖頭,能提高密封效果,并且便于倉儲,同時降低安裝難度。
2、根據本發明實施例的一種壓鑄密封沖頭,包括:

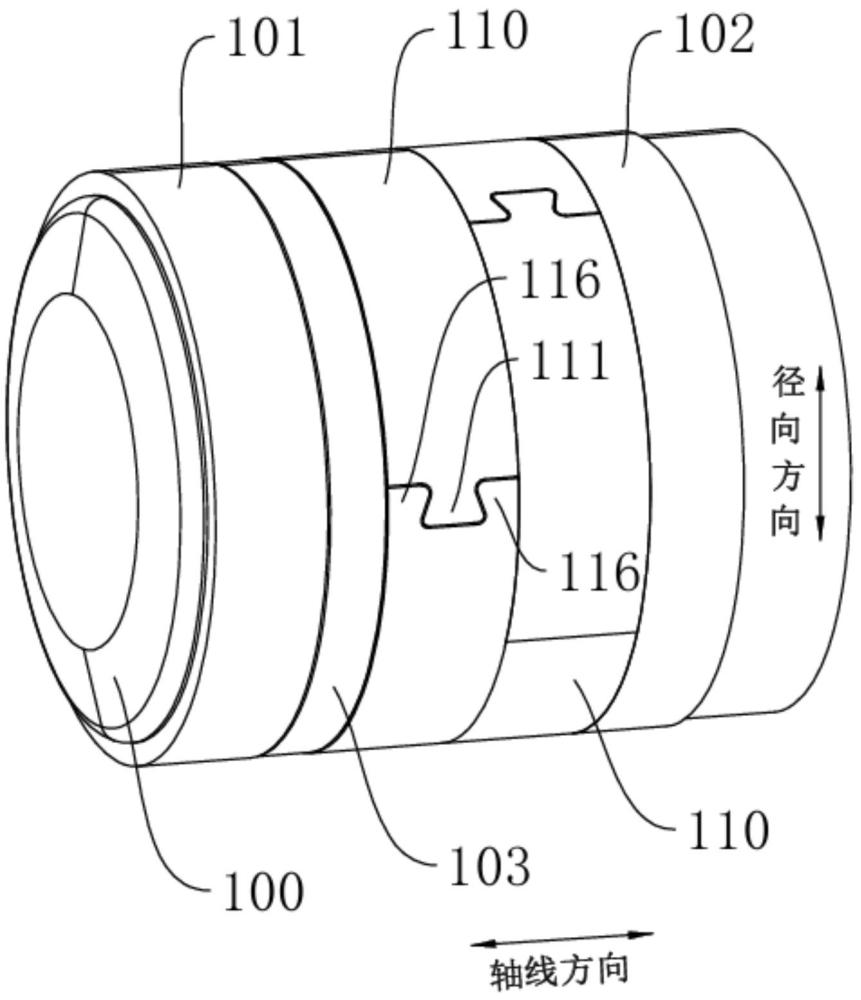

3、沖頭本體,外周繞有多個彈性環,彈性環設有第一扣接部和第二扣接部,第一扣接部的兩側均具有與之相扣的第二扣接部,第一扣接部的外周壁與第二扣接部的外周壁之間具有縫隙,第一扣接部沿沖頭本體的軸線方向的兩側壁傾斜于彈性環的周向,使得彈性環彈性展開時第一扣接部沿沖頭本體的軸線方向的兩側壁能夠與第二扣接部的側壁壓觸,從而限制彈性環的展開幅度。
4、根據本發明實施例的一種壓鑄密封沖頭,至少具有如下有益效果:
5、本實施例通過在沖頭本體的外周繞有多個彈性環,并在彈性環設置相互扣合的第一扣接部和第二扣接部,第一扣接部沿沖頭本體的軸線方向的兩側壁傾斜于彈性環的周向,使得彈性環彈性展開時第一扣接部沿沖頭本體的軸線方向的兩側壁能夠與第二扣接部的側壁壓觸,從而限制彈性環的展開幅度,以此實現在提高密封性的同時避免沖頭在拆卸后彈性環張開的幅度過大而占用過多空間,便于沖頭的倉儲,并且能夠降低沖頭再次安裝的難度。
6、根據本發明的一些實施例,第一扣接部包括傾斜于彈性環周向的第一側壁和第二側壁,第二扣接部包括傾斜于彈性環周向的第三側壁與第四側壁,第一側壁對應于第三側壁,第二側壁對應于第四側壁。
7、根據本發明的一些實施例,第一扣接部包括第一側壁、第二側壁和第五側壁,第五側壁的延伸方向平行于沖頭本體的軸線方向,第一側壁與第五側壁之間具有第一角度n1,滿足:45°≤n1≤65°;
8、和/或,第二側壁與第五側壁之間具有第二角度n2,滿足:45°≤n2≤65°。
9、根據本發明的一些實施例,第一扣接部包括第一側壁和第二側壁,第二扣接部包括第三側壁與第四側壁,第一側壁與第三側壁相平行,第二側壁與第四側壁相平行,第一側壁與沖頭本體的徑向之間具有第三角度n3,滿足:25°≤n3≤35°;
10、和/或,第二側壁與沖頭本體的徑向之間具有第四角度n4,滿足:25°≤n4≤35°。
11、根據本發明的一些實施例,縫隙貫穿于彈性環沿沖頭本體的軸線方向的兩側,并且相鄰兩個彈性環的縫隙沿沖頭本體的周向錯開設置。
12、根據本發明的一些實施例,沖頭本體設有支撐件,支撐件繞于沖頭本體的徑向外周壁,并且支撐件彈性抵觸于彈性環的徑向內周壁。
13、根據本發明的一些實施例,沖頭本體的徑向外周壁套設有頭環和尾環,頭環與尾環之間設置有至少兩個彈性環。
14、根據本發明的一些實施例,沖頭本體設有分隔部,并且沖頭本體的徑向外周壁套設有頭環和尾環,分隔部位于頭環與彈性環之間,并且分隔部的最大外徑小于頭環的最大外徑。
15、根據本發明的一些實施例,分隔部朝向彈性環的一側設有第一限位槽,第一限位槽繞沖頭本體的周向延伸,彈性環的一側設有插接于第一限位槽內的凸沿。
16、根據本發明的一些實施例,尾環朝向彈性環的一側設有第二限位槽,第二限位槽繞沖頭本體的周向延伸,彈性環的一側設有插接于第二限位槽的凸沿。
17、本發明的附加方面和優點將在下面的描述中部分給出,部分將從下面的描述中變得明顯,或通過本發明的實踐了解到。
1.一種壓鑄密封沖頭,其特征在于,包括:
2.根據權利要求1所述的一種壓鑄密封沖頭,其特征在于,所述第一扣接部包括傾斜于所述彈性環周向的第一側壁和第二側壁,所述第二扣接部包括傾斜于所述彈性環周向的第三側壁與第四側壁,所述第一側壁對應于所述第三側壁,所述第二側壁對應于所述第四側壁。
3.根據權利要求1所述的一種壓鑄密封沖頭,其特征在于,所述第一扣接部包括第一側壁、第二側壁和第五側壁,所述第五側壁的延伸方向平行于所述沖頭本體的軸線方向,所述第一側壁與所述第五側壁之間具有第一角度n1,滿足:45°≤n1≤65°;
4.根據權利要求1所述的一種壓鑄密封沖頭,其特征在于,所述第一扣接部包括第一側壁和第二側壁,所述第二扣接部包括第三側壁與第四側壁,所述第一側壁與所述第三側壁相平行,所述第二側壁與所述第四側壁相平行,所述第一側壁與所述沖頭本體的徑向之間具有第三角度n3,滿足:25°≤n3≤35°;
5.根據權利要求1所述的一種壓鑄密封沖頭,其特征在于,所述縫隙貫穿于所述彈性環沿所述沖頭本體的軸線方向的兩側,并且相鄰兩個所述彈性環的所述縫隙沿所述沖頭本體的周向錯開設置。
6.根據權利要求1所述的一種壓鑄密封沖頭,其特征在于,所述沖頭本體設有支撐件,所述支撐件繞于所述沖頭本體的徑向外周壁,并且所述支撐件彈性抵觸于所述彈性環的徑向內周壁。
7.根據權利要求1所述的一種壓鑄密封沖頭,其特征在于,所述沖頭本體的徑向外周壁套設有頭環和尾環,所述頭環與所述尾環之間設置有至少兩個所述彈性環。
8.根據權利要求1所述的一種壓鑄密封沖頭,其特征在于,所述沖頭本體設有分隔部,并且所述沖頭本體的徑向外周壁套設有頭環和尾環,所述分隔部位于所述頭環與所述彈性環之間,并且所述分隔部的最大外徑小于所述頭環的最大外徑。
9.根據權利要求8所述的一種壓鑄密封沖頭,其特征在于,所述分隔部朝向所述彈性環的一側設有第一限位槽,所述第一限位槽繞所述沖頭本體的周向延伸,所述彈性環的一側設有插接于所述第一限位槽內的凸沿。
10.根據權利要求8所述的一種壓鑄密封沖頭,其特征在于,所述尾環朝向所述彈性環的一側設有第二限位槽,所述第二限位槽繞所述沖頭本體的周向延伸,所述彈性環的一側設有插接于所述第二限位槽的凸沿。
