本發明涉及打磨設備，特別涉及一種組合式偏心震動電動打磨機。

背景技術：

1、組合式偏心震動電動打磨機是一種高效的電動工具，它結合了偏心震動和電動打磨的功能，能夠在各種表面上實現高效、均勻的打磨效果，偏心震動電動打磨機廣泛應用于各種行業，如汽車制造、家具制造、復合材料加工等。在汽車制造中，它可用于打磨車身表面，去除瑕疵和不平整部分，提高車身的光潔度和美觀度。在家具制造中，它可用于打磨家具表面，使其更加光滑細膩。在復合材料加工中，它可用于去除復合材料表面的毛刺和不平整部分，提高復合材料的整體質量。

2、然而傳統的組合式偏心震動電動打磨機在使用時還存在一些問題，傳統的組合式偏心震動電動打磨機在使用時雖然可以對可以對物體表面進行一個打磨拋光，但是在打磨拋光的過程中，容易出現粉塵亂飛的情況，導致在打磨拋光的過程中容易對工作人呢和周圍的環境造成影響，因此就需要用到一種組合式偏心震動電動打磨機來解決上述的問題。

技術實現思路

1、本發明的目的是提供一種組合式偏心震動電動打磨機，用以解決現有組合式偏心震動電動打磨機在打磨拋光的過程中，容易出現粉塵亂飛的情況，導致在打磨拋光的過程中容易對工作人呢和周圍的環境造成影響的缺陷。

2、為了解決上述技術問題，本發明提供如下技術方案：一種組合式偏心震動電動打磨機，包括電機和安裝箱，所述電機的頂端安裝有安裝箱，所述安裝箱的內部安裝有第二齒輪，所述第二齒輪的一側安裝有第一齒輪，所述安裝箱的一端安裝有偏心安裝板，所述偏心安裝板的中間位置處安裝有偏心隨動模組；

3、所述第二齒輪的頂端與偏心隨動模組的底端相連接，所述偏心安裝板內部的兩側安裝有塑膠腳柱，所述偏心隨動模組的頂端安裝有震動連接板，所述震動連接板的頂端安裝有磨盤轉接，所述磨盤轉接的頂端安裝有打磨拋光盤，所述電機的一側設置有吸塵結構；

4、所述電機的另一側設置有輔助結構，所述吸塵結構中蝸輪活動安裝于電機的一側，所述蝸輪的底端安裝有氣筒，所述氣筒的內部安裝有活塞，所述氣筒的底端固定有固定架，所述固定架的一端與電機的一側相固定，且固定架的一側固定有收集箱，所述收集箱內部的頂端安裝有過濾棉。

5、優選的，所述活塞的頂端固定有連接座，所述連接座的中間位置處鉸接有活動套，所述活動套的頂端固定有鉸接架，所述蝸輪的一側固定有連接桿，所述氣筒的一側安裝有進氣管，且另一側安裝有出氣頭，所述進氣管和出氣頭的一端均安裝有單向閥，所述進氣管的一端與收集箱的頂端相連接，所述收集箱的底端安裝有安裝管，所述安裝管的底端安裝有吸塵管，所述吸塵管的底端安裝有吸塵頭，所述吸塵管的內側與偏心安裝板的外側相固定。

6、優選的，所述安裝箱內部一側第一齒輪的頂端固定有連接軸，所述連接軸的頂端固定有蝸桿，所述蝸輪與蝸桿之間相嚙合。

7、優選的，所述鉸接架頂端套設于連接桿的外側，所述鉸接架的頂端與連接桿的外側構成活動連接。

8、優選的，所述鉸接架的底端貫穿氣筒頂端的內部，所述鉸接架的底端與氣筒的頂端構成密封連接。

9、優選的，所述吸塵頭設置有多組，多組在吸塵頭在吸塵管的底端呈等間距排列。

10、優選的，所述輔助結構中固定箱安裝于電機的一側，所述固定箱的內部安裝有錐形齒輪組，所述固定箱的一側固定有安裝塊，所述安裝塊的頂端安裝有水泵，所述水泵的頂端安裝有連接頭，所述水泵底端的一側安裝有出水管，所述出水管的底端安裝有安裝水管，所述安裝水管的底端安裝有霧化噴頭，所述安裝水管的一側與吸塵管的外側相固定，所述安裝箱內部另一側第一齒輪的頂端固定有連接柱，所述連接柱的頂端與錐形齒輪組的底端相固定。

11、優選的，所述錐形齒輪組的一端貫穿固定箱的一側插設進水泵的內部并與水泵內部葉輪的一側相連接。

12、優選的，所述連接柱的頂端貫穿固定箱底端的內部，所述連接柱與固定箱的底端構成活動連接。

13、優選的，所述第一齒輪設置有兩組，兩組所述第一齒輪與第二齒輪之間相嚙合。

14、本發明提供的一種組合式偏心震動電動打磨機，其優點在于：

15、通過設置有吸塵結構，在進行打磨時，電機在啟動后通過第二齒輪和第一齒輪之間的配合會帶動蝸桿旋轉，隨著蝸桿與蝸輪之間的配合，從而帶動活塞在氣筒的內部往復移動，然后通過進氣管與出氣頭的配合進行一個吸氣排氣，從而通過吸塵管和吸塵頭之間的配合，對打磨拋光產生的粉塵進行一個吸取，然后通過過濾棉的過濾，將粉塵留在收集箱的內部，從而完成對粉塵的收集工作，使其在打磨拋光時不易出現粉塵飄灑的情況；

16、通過設置有輔助結構，在進行打磨拋光時第一齒輪和第二齒輪的配合使用，可以帶動連接柱旋轉，連接柱在旋轉時會通過錐形齒輪組帶動水泵內部的葉輪旋轉，從而在固定箱連接水箱后，可以在電機啟動后同步通過水泵進行抽水，然后通過安裝水管和霧化噴頭進行噴水對飄散的粉塵進行一個降塵，從而輔助吸塵結構進行一個吸塵工作，使其在打磨拋光時除塵效果更好。

技術特征：

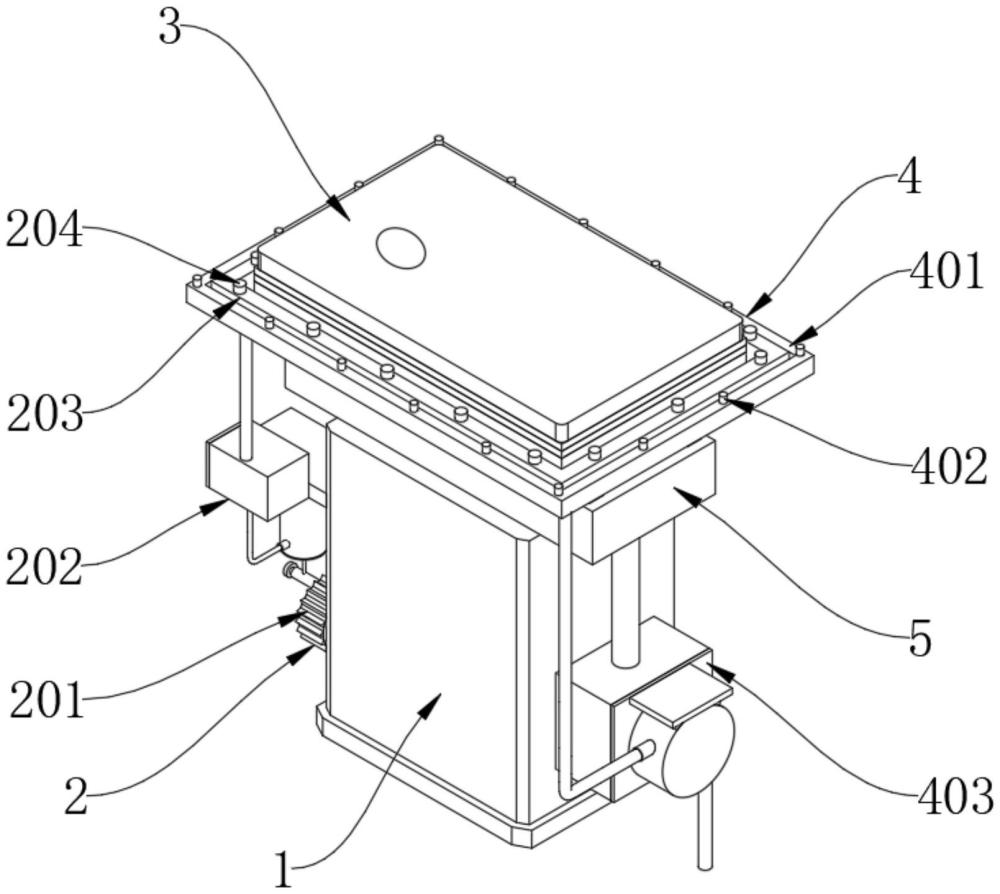

1.一種組合式偏心震動電動打磨機，其特征在于：包括電機(1)和安裝箱(5)，所述電機(1)的頂端安裝有安裝箱(5)，所述安裝箱(5)的內部安裝有第二齒輪(12)，所述第二齒輪(12)的一側安裝有第一齒輪(11)，所述安裝箱(5)的一端安裝有偏心安裝板(6)，所述偏心安裝板(6)的中間位置處安裝有偏心隨動模組(10)；

2.根據權利要求1所述的一種組合式偏心震動電動打磨機，其特征在于：所述活塞(2012)的頂端固定有連接座(2011)，所述連接座(2011)的中間位置處鉸接有活動套(2010)，所述活動套(2010)的頂端固定有鉸接架(209)，所述蝸輪(201)的一側固定有連接桿(205)，所述氣筒(208)的一側安裝有進氣管(2014)，且另一側安裝有出氣頭(2015)，所述進氣管(2014)和出氣頭(2015)的一端均安裝有單向閥(2013)，所述進氣管(2014)的一端與收集箱(202)的頂端相連接，所述收集箱(202)的底端安裝有安裝管(2016)，所述安裝管(2016)的底端安裝有吸塵管(203)，所述吸塵管(203)的底端安裝有吸塵頭(204)，所述吸塵管(203)的內側與偏心安裝板(6)的外側相固定。

3.根據權利要求1所述的一種組合式偏心震動電動打磨機，其特征在于：所述安裝箱(5)內部一側第一齒輪(11)的頂端固定有連接軸(207)，所述連接軸(207)的頂端固定有蝸桿(206)，所述蝸輪(201)與蝸桿(206)之間相嚙合。

4.根據權利要求2所述的一種組合式偏心震動電動打磨機，其特征在于：所述鉸接架(209)頂端套設于連接桿(205)的外側，所述鉸接架(209)的頂端與連接桿(205)的外側構成活動連接。

5.根據權利要求2所述的一種組合式偏心震動電動打磨機，其特征在于：所述鉸接架(209)的底端貫穿氣筒(208)頂端的內部，所述鉸接架(209)的底端與氣筒(208)的頂端構成密封連接。

6.根據權利要求2所述的一種組合式偏心震動電動打磨機，其特征在于：所述吸塵頭(204)設置有多組，多組在吸塵頭(204)在吸塵管(203)的底端呈等間距排列。

7.根據權利要求1所述的一種組合式偏心震動電動打磨機，其特征在于：所述輔助結構(4)中固定箱(403)安裝于電機(1)的一側，所述固定箱(403)的內部安裝有錐形齒輪組(406)，所述固定箱(403)的一側固定有安裝塊(407)，所述安裝塊(407)的頂端安裝有水泵(405)，所述水泵(405)的頂端安裝有連接頭(404)，所述水泵(405)底端的一側安裝有出水管(408)，所述出水管(408)的底端安裝有安裝水管(401)，所述安裝水管(401)的底端安裝有霧化噴頭(402)，所述安裝水管(401)的一側與吸塵管(203)的外側相固定，所述安裝箱(5)內部另一側第一齒輪(11)的頂端固定有連接柱(409)，所述連接柱(409)的頂端與錐形齒輪組(406)的底端相固定。

8.根據權利要求7所述的一種組合式偏心震動電動打磨機，其特征在于：所述錐形齒輪組(406)的一端貫穿固定箱(403)的一側插設進水泵(405)的內部并與水泵(405)內部葉輪的一側相連接。

9.根據權利要求7所述的一種組合式偏心震動電動打磨機，其特征在于：所述連接柱(409)的頂端貫穿固定箱(403)底端的內部，所述連接柱(409)與固定箱(403)的底端構成活動連接。

10.根據權利要求1所述的一種組合式偏心震動電動打磨機，其特征在于：所述第一齒輪(11)設置有兩組，兩組所述第一齒輪(11)與第二齒輪(12)之間相嚙合。

技術總結
本發明涉及打磨設備技術領域，提供一種組合式偏心震動電動打磨機，包括電機和安裝箱，電機的頂端安裝有安裝箱，安裝箱的內部安裝有第二齒輪，第二齒輪的一側安裝有第一齒輪，安裝箱的一端安裝有偏心安裝板。本發明通過設置有吸塵結構，在進行打磨時，電機在啟動后通過第二齒輪和第一齒輪之間的配合會帶動蝸桿旋轉，隨著蝸桿與蝸輪之間的配合，從而帶動活塞在氣筒的內部往復移動，然后通過進氣管與出氣頭的配合進行一個吸氣排氣，從而通過吸塵管和吸塵頭之間的配合，對打磨拋光產生的粉塵進行一個吸取，然后通過過濾棉的過濾，將粉塵留在收集箱的內部，從而完成對粉塵的收集工作，使其在打磨拋光時不易出現粉塵飄灑的情況。

技術研發人員：陳飛旭,黃瑞群,潘海波
受保護的技術使用者：深圳市立為精密科技有限公司
技術研發日：
技術公布日：2025/4/24
