本技術涉及箱包輪子加工，具體為一種箱包輪子表面處理去毛刺裝置。

背景技術：

1、箱包是一種常見的生活工具，它可以收納日常生活用品，而箱包輪子是箱包的重要零件之一，它方便了使用者的操作，而在箱包輪子加工時，表面可能會有毛刺殘留，此時需要對箱包輪子進行去毛刺處理，進而需要使用到箱包輪子表面處理去毛刺裝置，而在去除毛刺的過程中，會有大量的碎屑產生，增加了后續工作人員的工作量，為了克服該缺陷，現有技術（申請號為201920730553.0，申請日為2019-05-21的中國專利申請），一種便于清潔的工件去毛刺裝置，它設置了軸流風機，軸流風機工作時可以向去毛刺機內部鼓風，使得去毛刺機內的毛刺可以被吹動而掉落，最后通過出料口掉出去毛刺機，不會始終卡在去毛刺機內，因此不會對去毛刺機造成影響，且不會對正在加工的工件造成影響，通過設置收集箱，收集箱可以收集掉落出去毛刺機的毛刺，使得毛刺不會隨意散落在地面上，因此不需要工人后續進行處理。

2、而在使用過程中，也會有大量的粉塵四散，而上述申請中的裝置在使用過程中，不具有較好的降塵的功能，會直接影響到工作人員的操作過程，給去毛刺操作帶來了不必要的麻煩，所以我們提出一種箱包輪子表面處理去毛刺裝置，以此來解決上述提出的問題。

技術實現思路

1、本實用新型的目的在于提供一種箱包輪子表面處理去毛刺裝置，以解決上述背景技術中提出的在使用過程中，不具有較好的降塵的功能，會直接影響到工作人員的操作過程，給去毛刺操作帶來了不必要的麻煩的問題。

2、為實現上述目的，本實用新型提供如下技術方案：一種箱包輪子表面處理去毛刺裝置，包括設備箱，所述設備箱的上表面固定連接有連接板，且設備箱的上表面固定連接有輔助板，并且連接板和所述輔助板均對稱分布在所述設備箱的兩側，以及設備箱的上表面固定連接有打磨組件；右側所述輔助板的表面螺栓連接有馬達，且馬達的輸出端固定連接有長銷，并且長銷的表面螺紋連接有夾持板，以及輔助板和所述連接板之間固定連接有配合板；所述設備箱的上表面固定連接有立板，且立板的表面轉動設置有管套，并且管套的表面固定連接有噴頭；所述設備箱的上表面活動設置有接料板，且設備箱的上表面固定連接有水箱。

3、優選的，所述配合板的俯視為倒“u”型，且配合板對稱分布在所述設備箱的兩側，相鄰所述連接板之間固定連接有限位桿，且限位桿貫穿于所述夾持板的內部。

4、優選的，所述管套的下表面固定連接有第二磁鐵，且第二磁鐵在所述管套的下表面等間距分布，并且管套的左側表面為凸起狀。

5、優選的，所述夾持板的表面固定連接有長桿，且長桿的上表面固定連接有第一磁鐵，并且第一磁鐵上表面的磁極與所述第二磁鐵下表面的磁極相同。

6、優選的，所述管套的上表面固定連接有連接管，且連接管通過外界軟管與所述水箱連接，所述立板的表面固定連接有導向桿，且導向桿的俯視為倒“u”型，并且導向桿貫穿于所述管套的內部。

7、優選的，所述設備箱的上表面固定連接有立柱，且立柱貫穿于所述接料板的內部，并且接料板為傾斜設置，以及接料板的上表面固定連接有受力桿。

8、優選的，所述受力桿在所述接料板的上表面等間距分布，且受力桿的左右兩側均為傾斜狀，并且接料板的下表面固定連接有連接彈簧，以及連接彈簧的另外一側與所述設備箱的上表面固定連接，所述接料板的左右兩側為凸起狀。

9、與現有技術相比，本實用新型的有益效果是：該箱包輪子表面處理去毛刺裝置，采用新型的結構設計，其具體內容如下：

10、該箱包輪子表面處理去毛刺裝置，在使用過程中，需要夾持工件時，啟動馬達，此時夾持板在長銷和限位桿的作用下，往配合板靠近，最終夾持板與配合板配合，將工件夾持住，同時在工作時，噴頭噴灑水霧，起到了降塵的作用，優化了工作環境。

11、進一步的，在夾持板移動過程中，會帶動長桿和第一磁鐵同步移動，進而第一磁鐵會間斷性的靠近第二磁鐵，此時管套在互斥磁力、自身重力的作用下，圍繞導向桿擺動，進而在去毛刺操作結束之后，夾持板往回移動的過程中，噴頭的工作范圍增加，可以更好的降塵。

12、更進一步的，管套的表面為凸起狀，限制了管套的旋轉角度，進而管套回轉時，不會發生過度旋轉的情況，保證了穩定性。

13、該箱包輪子表面處理去毛刺裝置，在去毛刺工作的過程中，碎屑會落在接料板上，便于工作人員后續的操作，而接料板處于傾斜分布的狀態，可以更好的排下碎屑。

14、進一步的，在夾持板移動時，夾持板會間斷性的接觸受力桿，此時受力桿、接料板在立柱和連接彈簧的作用下，在豎直方向上做往復直線運動，此時接料板可以更好的將碎屑排下，提高了工作效率，便于工作人員后續的清潔工作。

技術特征：

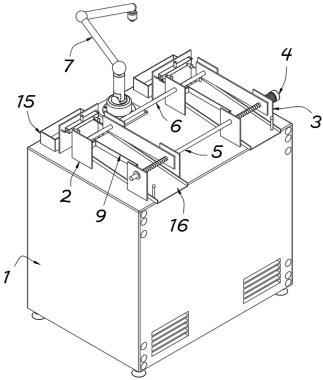

1.一種箱包輪子表面處理去毛刺裝置，包括設備箱（1），所述設備箱（1）的上表面固定連接有連接板（2），且設備箱（1）的上表面固定連接有輔助板（3），并且連接板（2）和所述輔助板（3）均對稱分布在所述設備箱（1）的兩側，以及設備箱（1）的上表面固定連接有打磨組件（7）；

2.根據權利要求1所述的一種箱包輪子表面處理去毛刺裝置，其特征在于：所述配合板（9）的俯視為倒“u”型，且配合板（9）對稱分布在所述設備箱（1）的兩側，相鄰所述連接板（2）之間固定連接有限位桿（6），且限位桿（6）貫穿于所述夾持板（8）的內部。

3.根據權利要求1所述的一種箱包輪子表面處理去毛刺裝置，其特征在于：所述管套（12）的下表面固定連接有第二磁鐵（22），且第二磁鐵（22）在所述管套（12）的下表面等間距分布，并且管套（12）的左側表面為凸起狀。

4.根據權利要求3所述的一種箱包輪子表面處理去毛刺裝置，其特征在于：所述夾持板（8）的表面固定連接有長桿（18），且長桿（18）的上表面固定連接有第一磁鐵（19），并且第一磁鐵（19）上表面的磁極與所述第二磁鐵（22）下表面的磁極相同。

5.根據權利要求1所述的一種箱包輪子表面處理去毛刺裝置，其特征在于：所述管套（12）的上表面固定連接有連接管（14），且連接管（14）通過外界軟管與所述水箱（15）連接，所述立板（10）的表面固定連接有導向桿（11），且導向桿（11）的俯視為倒“u”型，并且導向桿（11）貫穿于所述管套（12）的內部。

6.根據權利要求1所述的一種箱包輪子表面處理去毛刺裝置，其特征在于：所述設備箱（1）的上表面固定連接有立柱（17），且立柱（17）貫穿于所述接料板（16）的內部，并且接料板（16）為傾斜設置，以及接料板（16）的上表面固定連接有受力桿（20）。

7.根據權利要求6所述的一種箱包輪子表面處理去毛刺裝置，其特征在于：所述受力桿（20）在所述接料板（16）的上表面等間距分布，且受力桿（20）的左右兩側均為傾斜狀，并且接料板（16）的下表面固定連接有連接彈簧（21），以及連接彈簧（21）的另外一側與所述設備箱（1）的上表面固定連接，所述接料板（16）的左右兩側為凸起狀。

技術總結
本技術公開了一種箱包輪子表面處理去毛刺裝置，屬于箱包輪子加工技術領域，包括設備箱，所述設備箱的上表面固定連接有連接板，且設備箱的上表面固定連接有輔助板，并且連接板和所述輔助板均對稱分布在所述設備箱的兩側，以及設備箱的上表面固定連接有打磨組件；右側所述輔助板的表面螺栓連接有馬達，且馬達的輸出端固定連接有長銷，并且長銷的表面螺紋連接有夾持。該箱包輪子表面處理去毛刺裝置，在使用過程中，需要夾持工件時，啟動馬達，此時夾持板在長銷和限位桿的作用下，往配合板靠近，最終夾持板與配合板配合，將工件夾持住，同時在工作時，噴頭噴灑水霧，起到了降塵的作用，優化了工作環境。

技術研發人員：蔡偉飛,陳徐燕,蔡成同
受保護的技術使用者：瑞安市永泰箱包配件有限公司
技術研發日：20250307
技術公布日：2025/4/28
